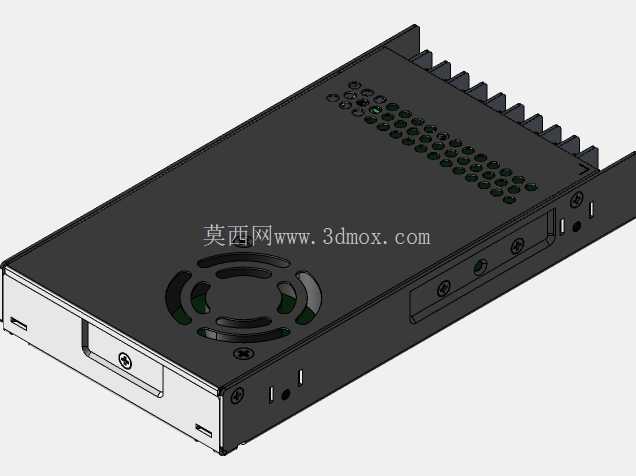

450瓦Vigortronix封闭电源结构设计

　　这款封闭电源的三维结构，是面向工业电控柜、嵌入式工控设备、中小型自动化测试装置这类对供电稳定性、安装紧凑度有明确要求的场景开发的，日常选型接触这类ACDC供电单元时，首先要考虑的就是安装边界与周边器件的干涉问题，这个模型把外壳的每一处安装凸台、侧边散热鳍片的突出量、进出线端口的位置都做了精准还原，能直接导入整机装配体做干涉检查，不用再反复核对二维图纸的尺寸公差。

　　从实际用途来看，450瓦的功率段刚好覆盖单台中型工控主机搭配少量IO模块的供电需求，封闭外壳的设计能阻挡车间环境里的金属碎屑、浮尘进入电源内部，避免积尘导致的绝缘下降、散热通道堵塞问题，相比开板式电源，这种封闭结构更适合用在机加工车间、物流分拣线电控柜这类粉尘浓度偏高的现场，不用额外给电源加装独立防尘罩，能节省柜内安装空间。

　　功能特性上，外壳侧面的散热鳍片是顺着内部功率器件的排布方向设计的，鳍片的高度、间距都经过热仿真校核，配合端面的轴流风扇形成定向风道，能把整流桥、开关管、变压器这些发热器件的热量快速带出壳体，不会出现局部热量淤积的情况；前端面板的固定螺丝孔位、接线端口的避让槽都做了沉台设计，安装时螺丝头不会突出面板表面，避免和柜内的走线槽、相邻安装的断路器产生干涉；侧边的安装挂耳预留了长条形调节孔，允许安装时有±2mm的位置偏差，降低现场安装的对位难度，就算柜内的安装梁有轻微的加工误差，也能顺利固定，不用重新扩孔。

　　设计思路上，整个壳体采用上下分壳的结构，上壳覆盖散热鳍片与风扇安装位，下壳做接线端与安装挂耳的集成，合壳时通过侧边的卡扣预定位，再用螺丝锁紧，装配流程简单，后期维护拆开上壳就能直接更换内部风扇、检修电路板，不用把整个电源从安装位拆下来；风扇的安装位做了减震胶垫的预留槽，能降低风扇运转时的振动传递到壳体上，避免和柜内其他器件产生共振噪音；壳体表面的散热孔排布避开了内部高压器件的正上方，防止金属异物从散热孔掉落直接接触高压引脚造成短路，每个散热孔的直径都控制在3mm以内，符合电气安全的间隙要求。

　　外形尺寸与安装边界方面，模型还原的壳体整体长宽高比例适配标准1U安装空间的高度要求，安装挂耳的孔位间距符合通用工控电源的安装尺寸规范，能直接替换同功率段的其他品牌封闭电源，不用修改原有设备的安装梁开孔；进出线端口的位置距离壳体侧边有足够的走线空间，接好线之后线缆的弯曲半径满足电源线的最小弯曲要求，不会出现线缆被壳体边缘压损绝缘层的情况；风扇的出风口位置预留了15mm的安全距离，安装时不用紧贴其他器件，保证风道进出风顺畅，不会因为排风受阻导致电源内部温升超标。

　　做整机结构设计时，这类电源模型的精度直接影响后续的装配效率，这个模型把每一处倒角、凸台、避让槽都做了还原，导入装配体后可以直接检查电源和周边的断路器、走线槽、安装梁的间隙，提前发现干涉问题，避免后期打样后才发现安装位不匹配的问题；对于做设备维护、备件替换的工程师来说，也可以通过这个模型核对安装尺寸，确认替换件的兼容性，不用到现场反复测量实物尺寸，提升备件选型的效率。
