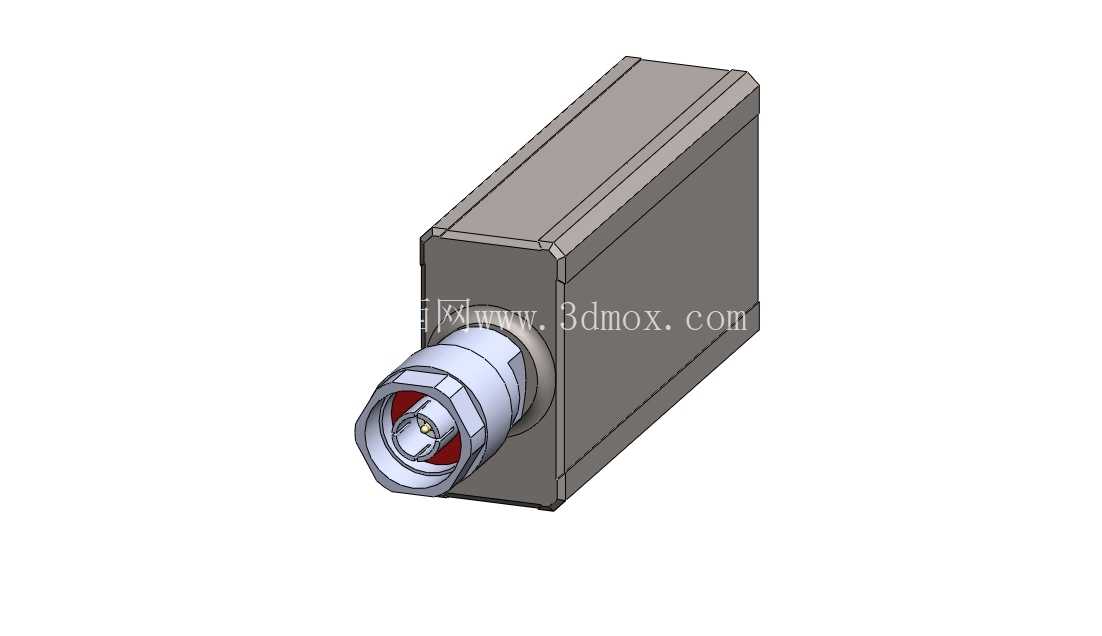

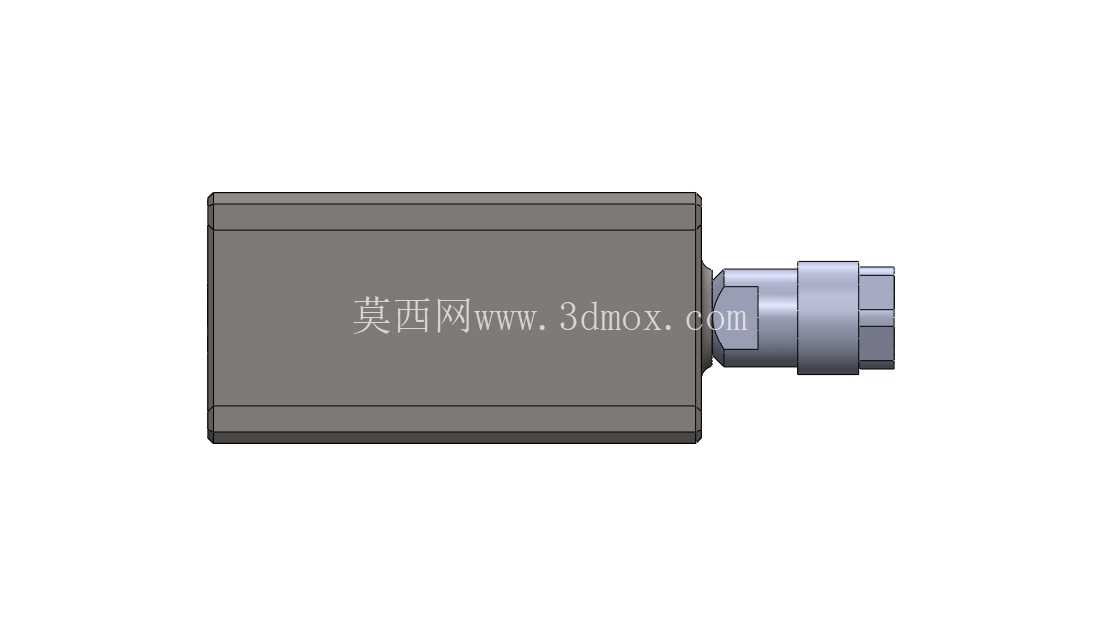

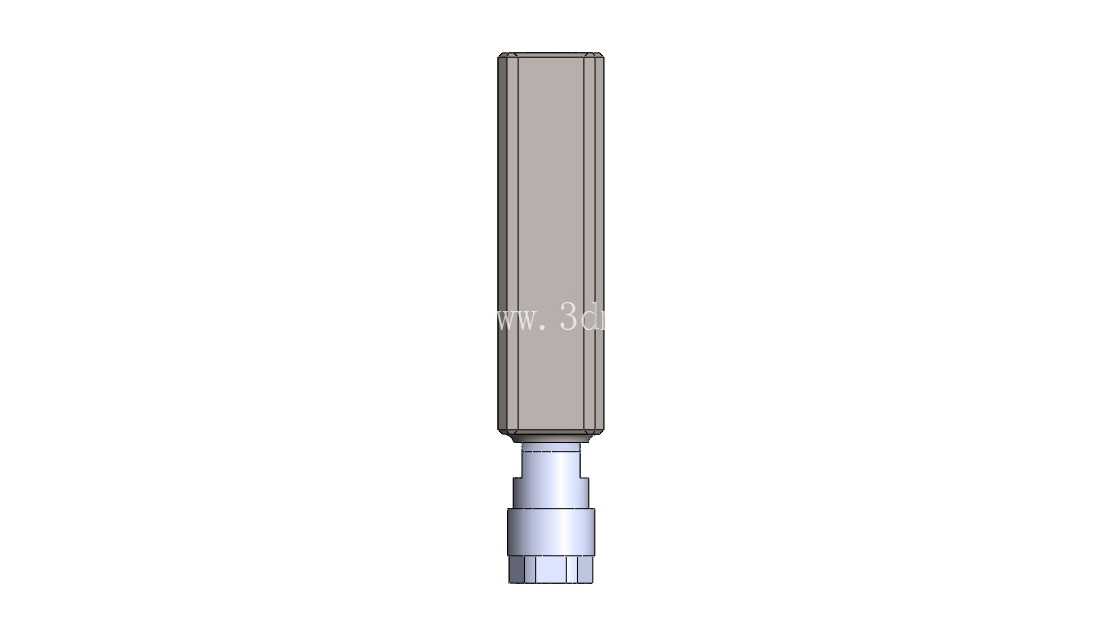

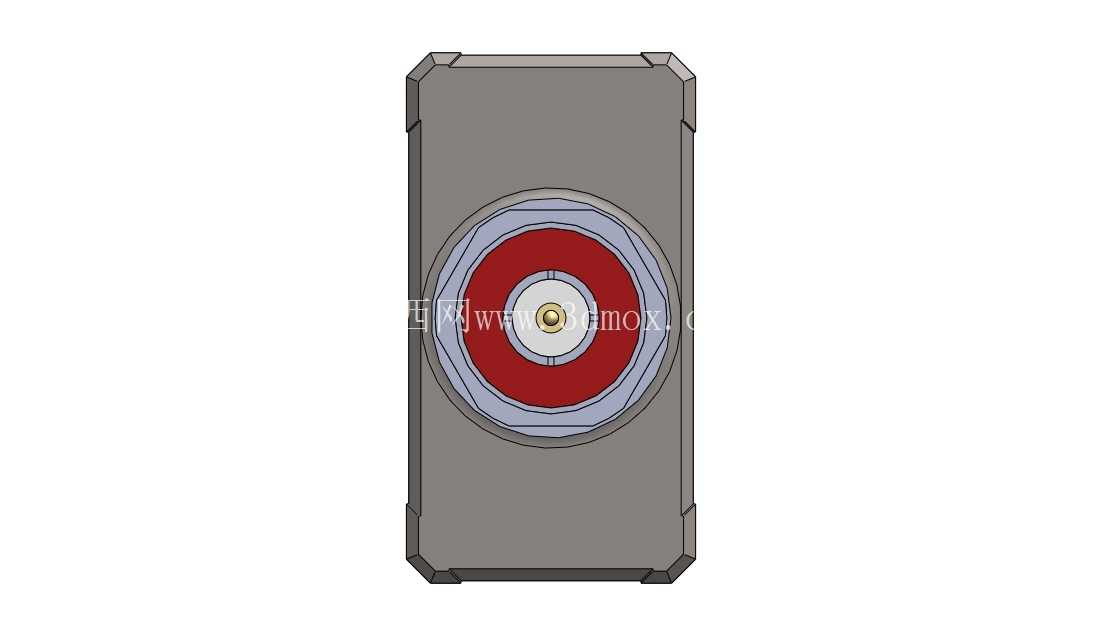

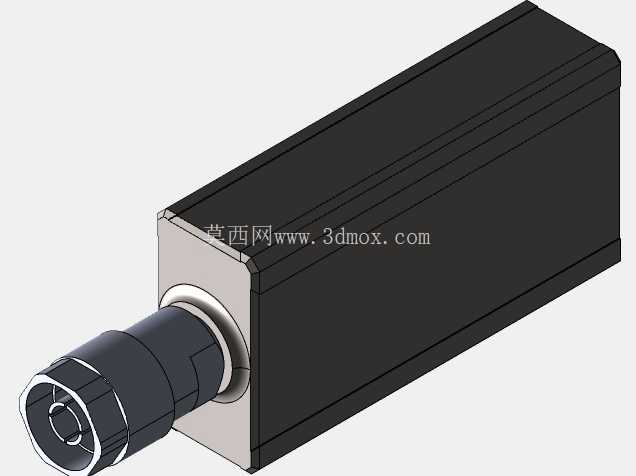

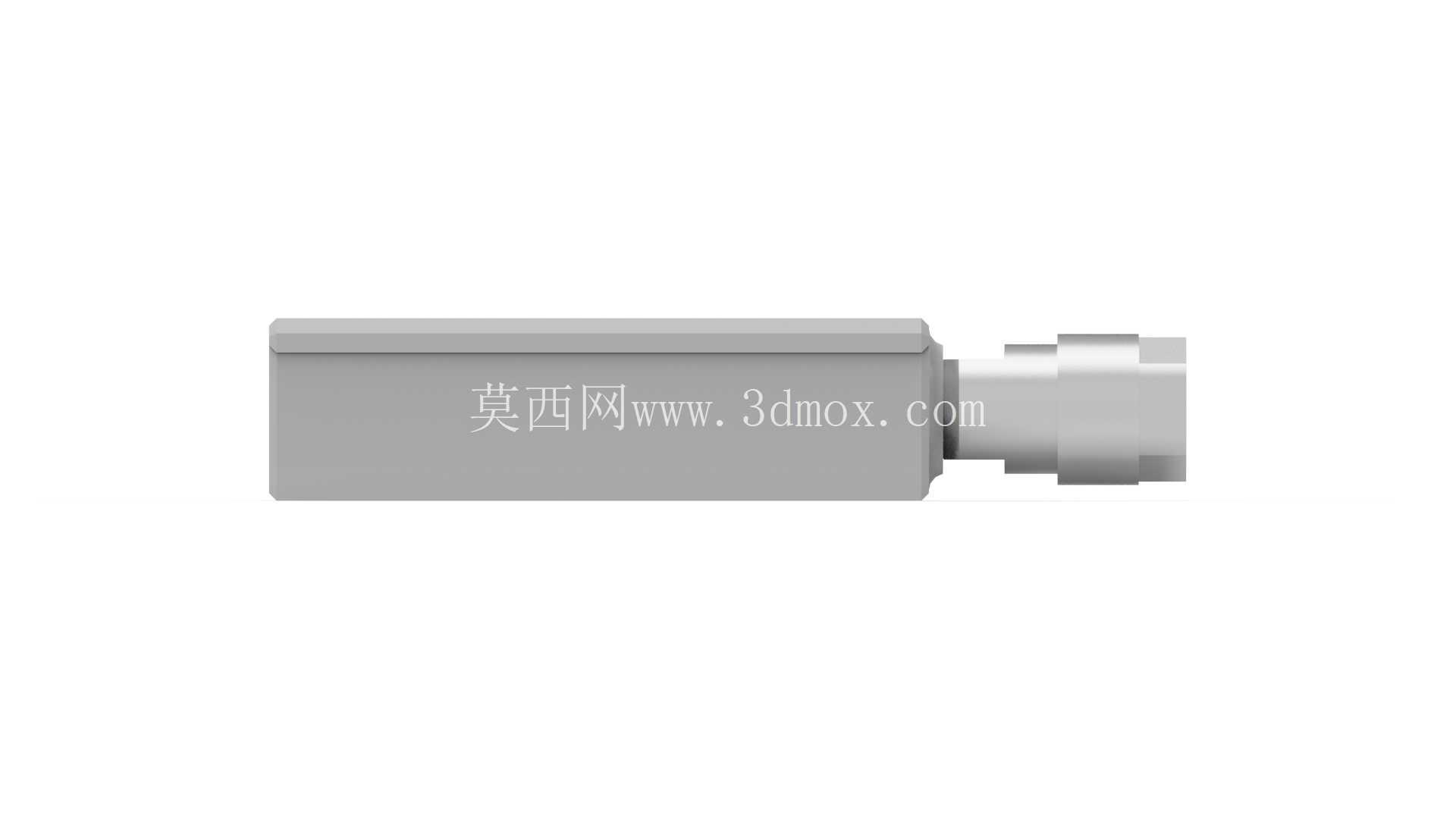

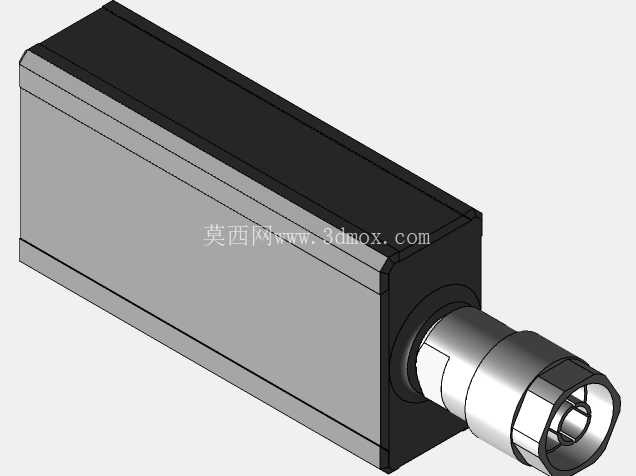

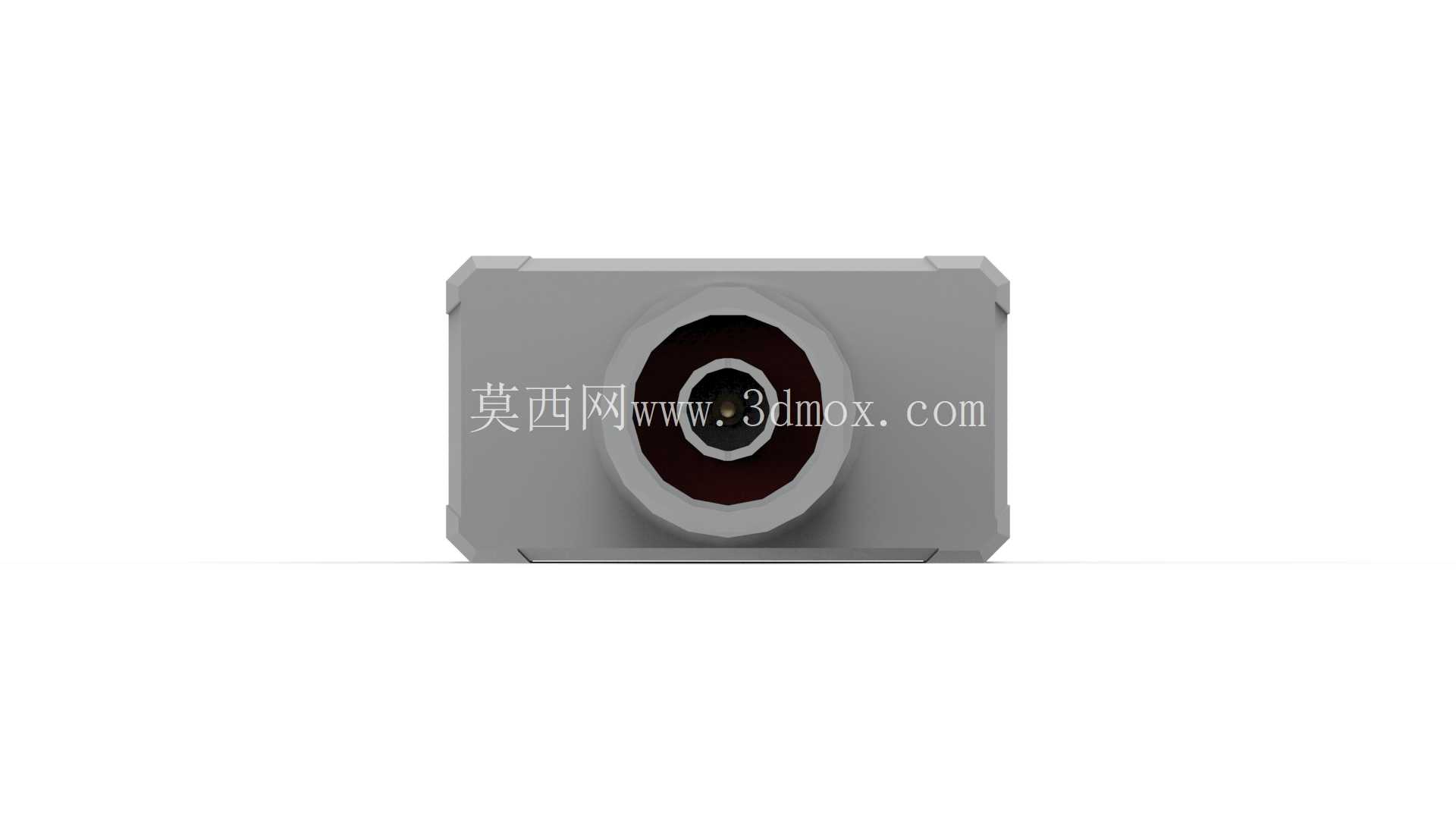

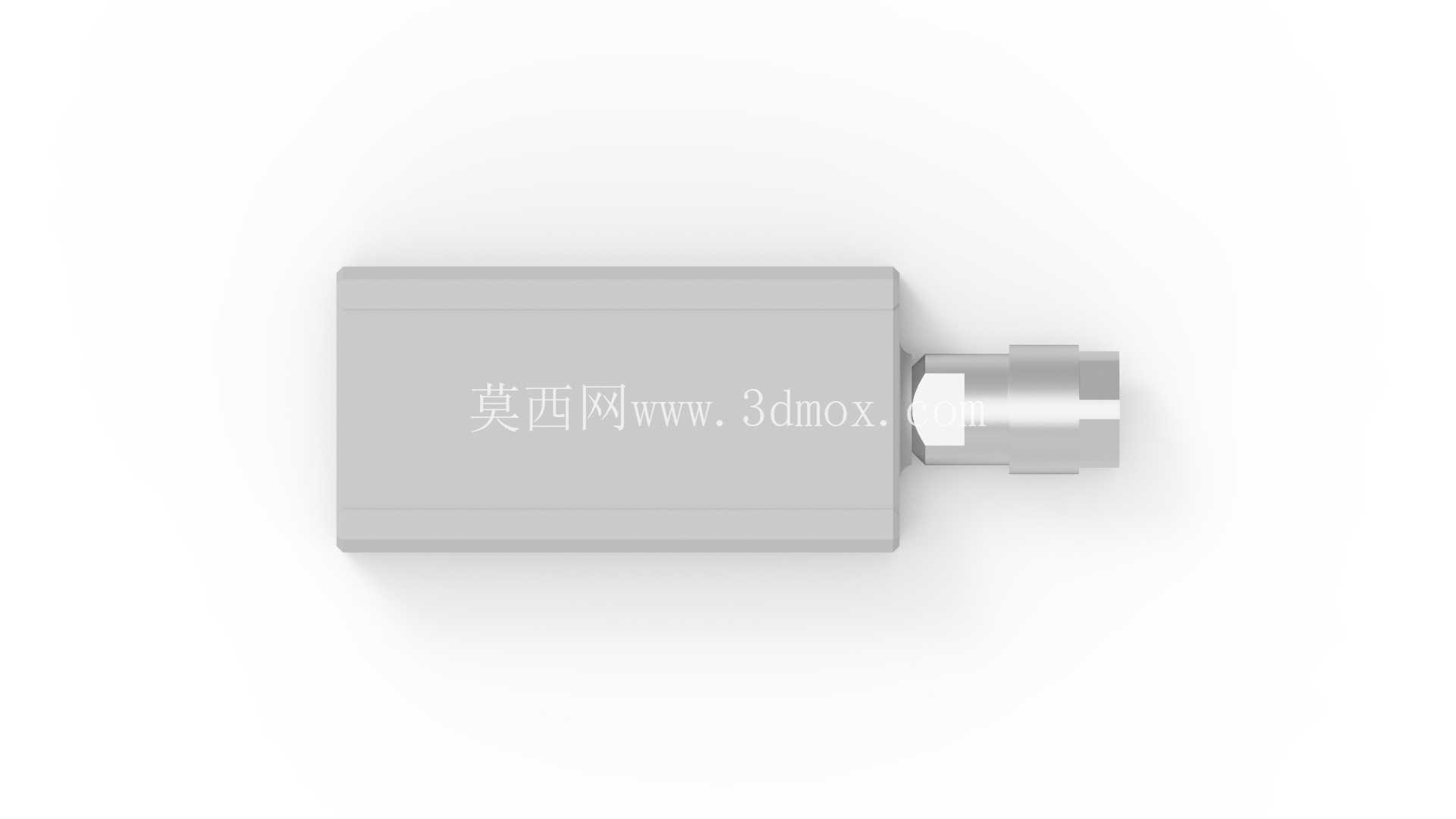

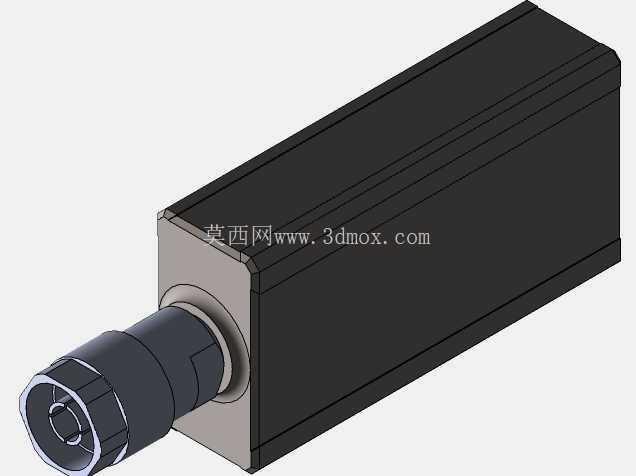

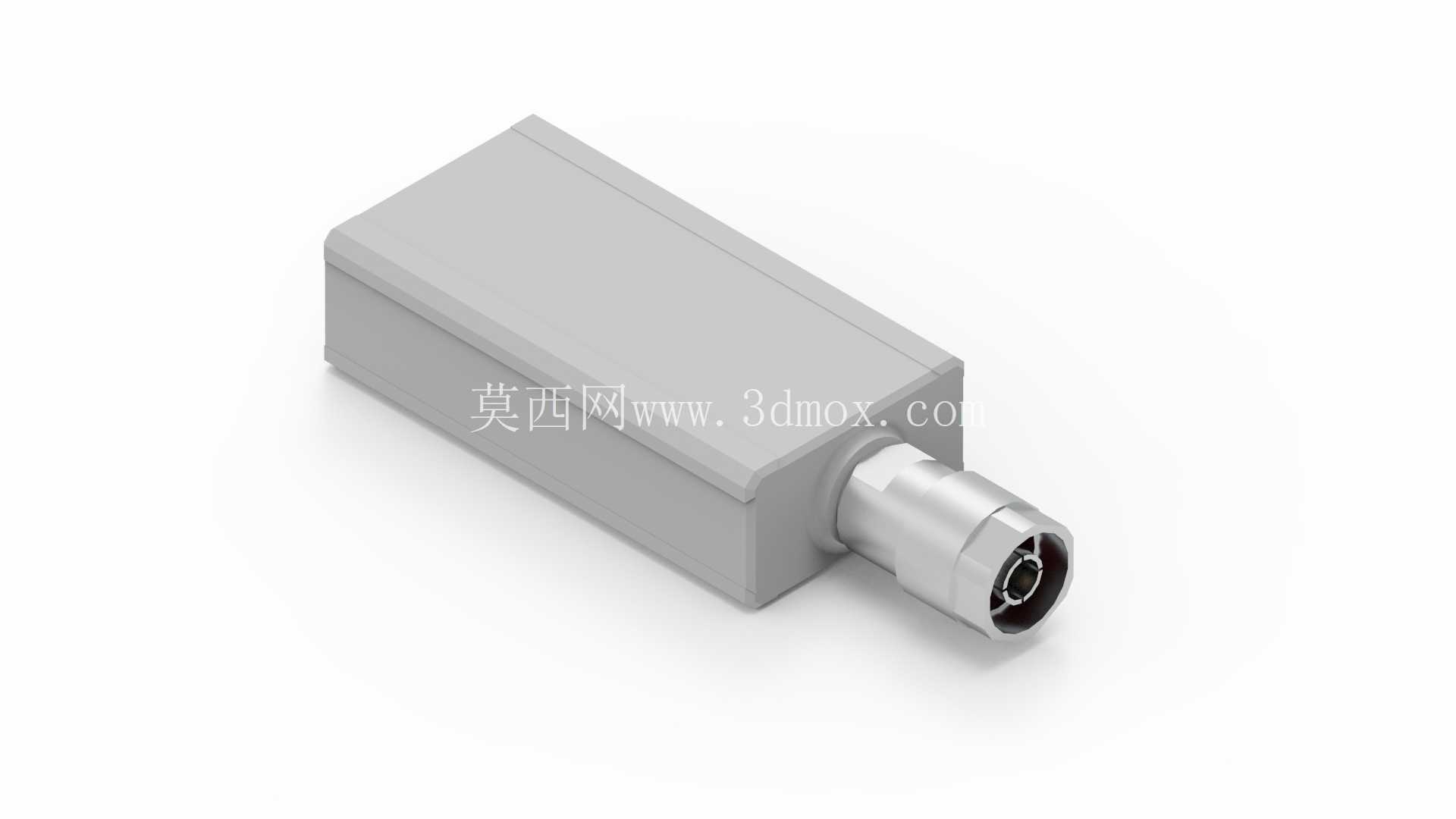

在射频测试、实验室功率校验、小型通信设备运维场景里,这类功率传感装置的应用频次一直很高,它不需要搭配独立的台式电表设备,直接通过标准接口对接PC端就能完成功率参数的采集、换算与记录,省去了传统测试方案里台式仪表占空间、接线复杂、数据导出繁琐的问题。从结构设计角度看,这款传感装置采用长方体一体化壳体设计,主体外壳做了等壁厚的直边结构,边角处做了小半径的圆角过渡,既避免了锐边在装配、使用过程中划伤操作人员,也能在注塑成型时减少应力集中的问题,提升壳体的结构强度。壳体前端伸出的同轴射频接口做了金属嵌件设计,接口与塑料壳体的配合位置做了环形定位凸台,装配时可以直接卡入壳体前端的定位槽,不需要额外打胶就能保证接口的同轴度,避免接口歪斜导致的射频信号传输损耗。接口内部的接触件采用标准的射频接口尺寸,能够直接匹配常规的射频测试线缆,不需要额外制作转接头,适配性覆盖了绝大多数实验室射频测试、小功率发射设备检测的接线需求。
壳体的整体尺寸控制得十分紧凑,长度方向预留了内部电路板的安装空间,宽度和高度方向刚好容纳信号采集模块、信号转换模块的排布,内部做了两条平行的安装筋位,电路板可以直接顺着筋位滑入壳体内部,筋位上预留的螺丝柱位置刚好对应电路板上的安装孔,装配时不需要额外做定位治具,就能快速完成电路板的固定,减少装配工序的耗时。壳体的上下盖采用卡扣加端盖螺丝的固定方式,日常检修时只需要拧下接口端的两颗固定螺丝,就能抽出内部的电路板组件,不需要撬开整个壳体,避免了卡扣断裂导致的壳体报废问题。

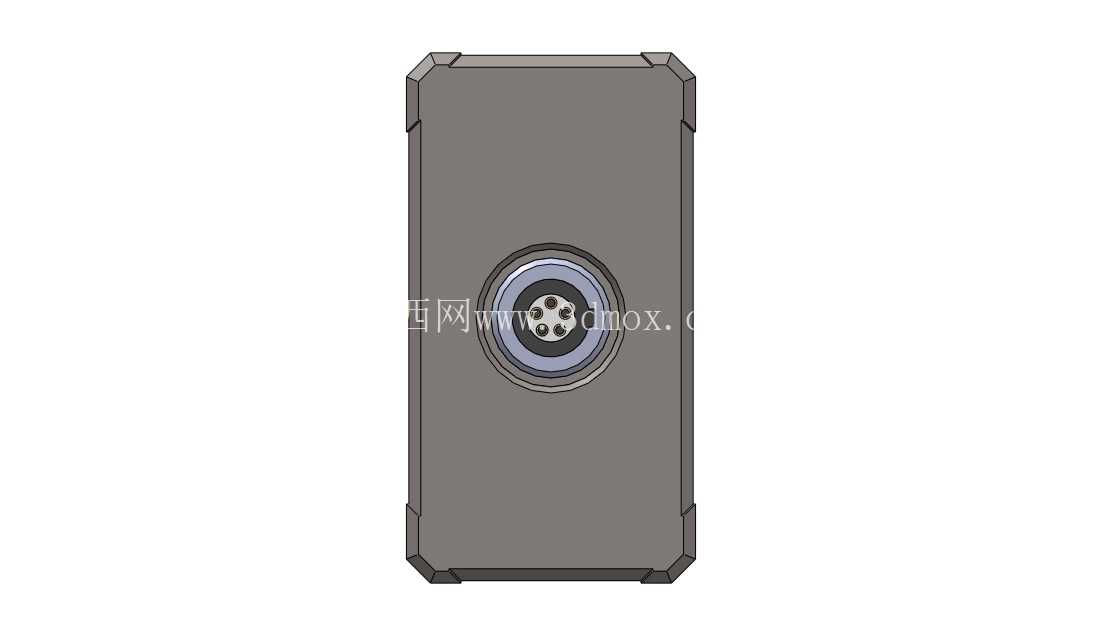

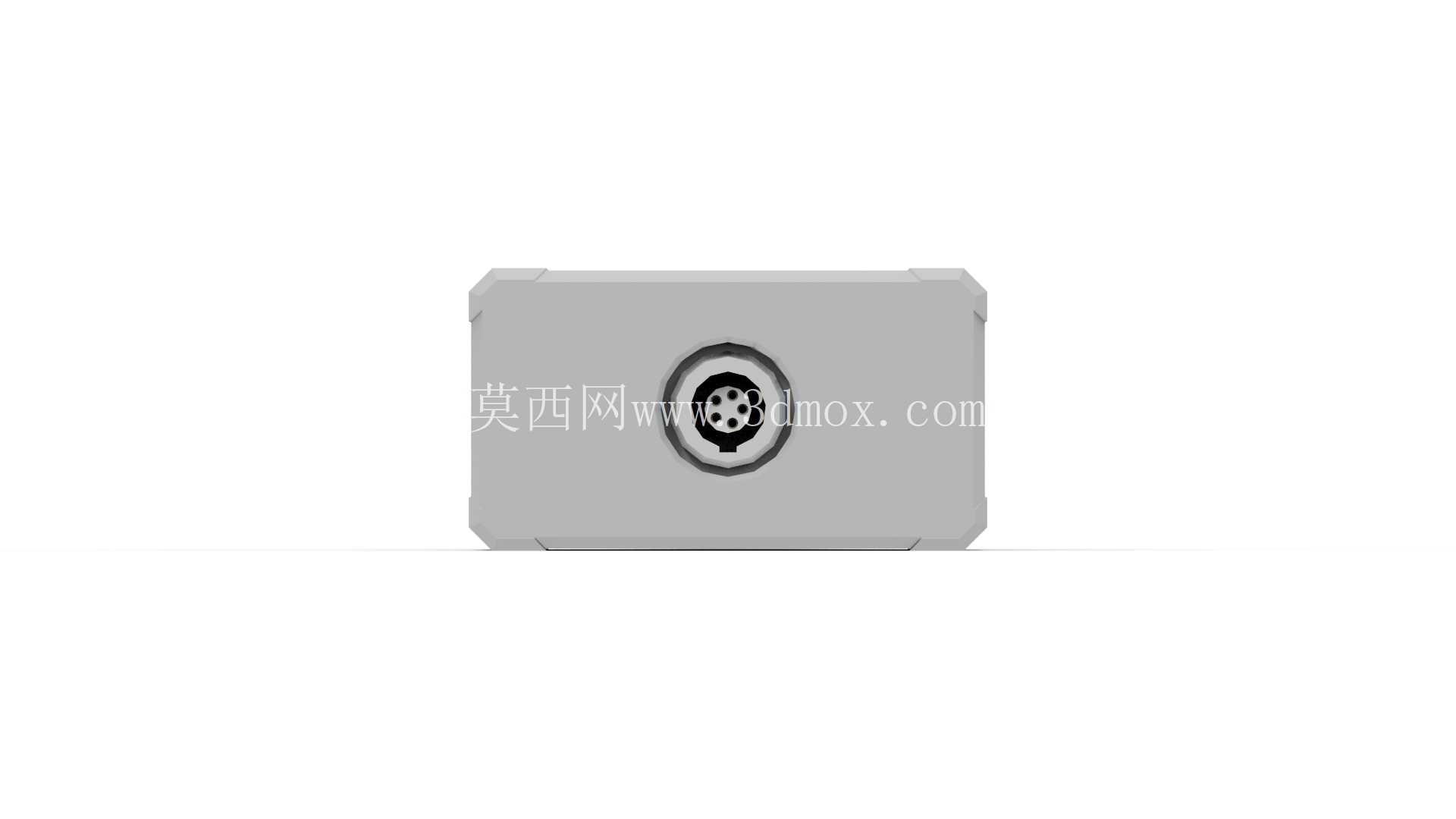

从功能实现的结构匹配来看,这款装置的内部空间做了分区设计,靠近射频接口的位置是信号采集模块的安装区,这个区域的壳体壁做了加厚处理,能够减少外部电磁信号对采集模块的干扰,靠近壳体尾部的位置是USB通信模块的安装区,尾部预留了标准USB接口的开孔,开孔位置做了防尘唇边设计,平时不接线的时候可以减少灰尘进入壳体内部。壳体表面没有做多余的凹凸结构,整体平整光滑,既可以直接平放在测试台面上使用,也可以通过侧面的安装孔固定在测试机架上,安装边界适配标准的19英寸机架附件安装位,不需要额外制作安装支架就能完成机架式部署。
在实际使用场景里,这类传感装置可以直接替代传统的台式功率计完成小功率射频信号的检测工作,比如在小型通信模块的生产测试环节,工人只需要把待测模块的射频输出端接到这个传感器上,再把传感器通过USB线连接到工位电脑上,电脑端的测试软件就能直接读取实时功率值,自动完成合格判定,比传统台式仪表的操作流程更简单,设备占用的工位空间也更小。在实验室的临时测试场景里,它不需要额外接电源线,直接通过USB接口取电就能工作,携带起来十分方便,外出做现场设备检测的时候,可以直接放在工具包里带走,不会像台式仪表那样需要专门的设备箱搬运。
设计过程中,针对射频信号的抗干扰需求,壳体内部在信号采集区的内壁预留了导电泡棉的安装槽,装配时贴装导电泡棉就能形成局部的电磁屏蔽腔,避免内部转换电路的信号串扰到采集端,影响测量精度。接口部分的金属外壳和壳体内部的屏蔽层做了导通设计,能够把接口处的感应静电直接导到USB端的接地脚,避免静电打坏内部的采集芯片。壳体的材质选用了常规的工程塑料,既能够满足结构强度的要求,也不会对射频信号造成屏蔽,影响信号的正常采集。整个装置的重量控制得很轻,即使直接插在待测设备的射频接口上,也不会因为自重导致接口变形,适合长时间挂接在设备上做连续的功率监测。
