FOX系列压力传感元件三维结构设计

　　在液压与气动控制系统的搭建过程中，压力检测元件的选型与安装直接决定整套系统的运行稳定性，这款适配BSP1-8安装螺纹的压力检测元件，是面向中小通径液压回路、小型气动控制单元开发的检测类部件，日常在机床液压站、小型自动化设备气路、润滑系统压力监测场景中应用十分广泛。从实际使用场景来看，这类元件通常安装在油路、气路的分支节点或者动力输出端，实时反馈管路内的介质压力，将物理压力信号转化为可被控制系统识别的电信号，为系统的压力闭环控制、过载保护触发提供数据支撑，避免管路超压引发的密封失效、元件损坏等故障。

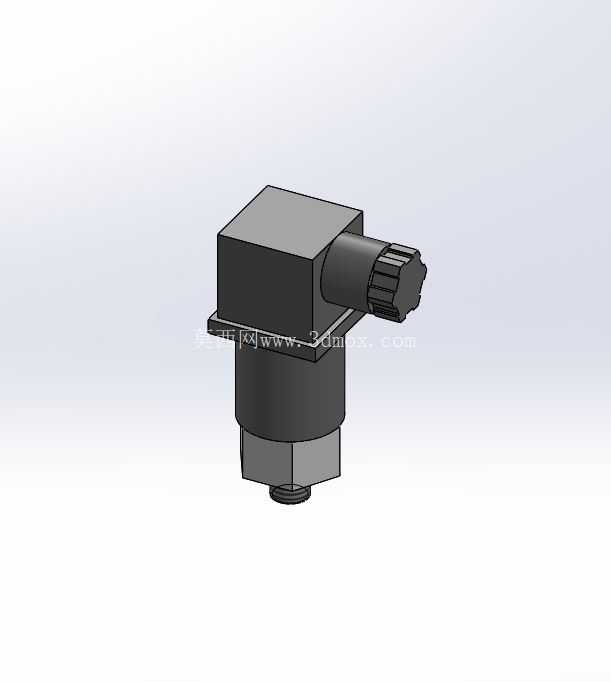

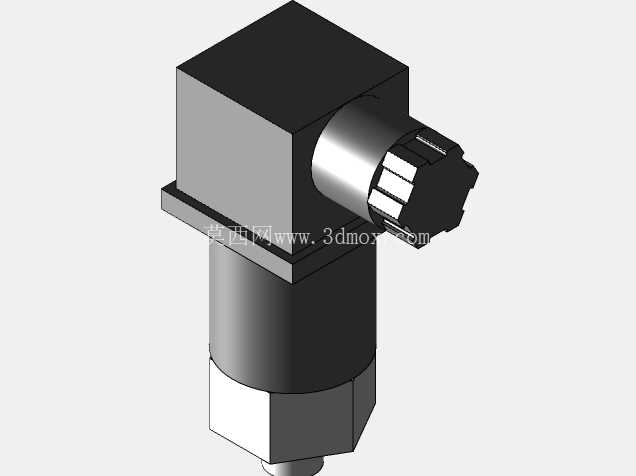

　　从结构设计逻辑来看，这款元件采用分体式布局，下部为带外螺纹的安装段，直接通过螺纹旋接在管路预设的安装座上，螺纹规格选用通用的BSP1-8管螺纹，适配行业内绝大多数标准安装接口，不需要额外制作过渡接头就能完成装配，安装段上部设计有六角拧动结构，装配时可以直接用标准开口扳手夹持施力，不需要定制专用工装，能有效提升现场装配的效率。中部为压力感应核心腔体，内部集成压力感应膜片与信号转换结构，腔体采用等径圆柱结构，外壁做了光滑过渡处理，避免应力集中带来的结构强度问题，同时圆柱外壁的尺寸控制在合理范围内，不会占用过多管路周边的安装空间，在排布密集的阀组安装区域也能顺利完成布置。

　　上部为信号输出与接线防护段，采用方形壳体结构，相比圆柱结构更易在安装时定位接线方向，侧部伸出的旋钮式接线端带有防滑齿结构，接线完成后可以直接旋紧防护套，实现接线部位的防尘防水防护，适配工业现场多粉尘、少量溅油的使用环境，不需要额外加装防护外壳就能满足IP65级别的基础防护要求。从安装边界尺寸来看，这款元件的整体高度控制在紧凑范围内，安装后从管路安装面算起的突出高度不会干涉周边的阀件、管路布置，侧部接线端的伸出长度也经过优化，即使在相邻安装位间距较小的集成阀组上，也不会出现接线空间不足的问题。在建模过程中，所有配合尺寸都严格按照行业通用安装规范设定，螺纹段的长度、六角结构的对边尺寸、上部壳体的长宽高参数都匹配实际量产元件的尺寸公差，导入装配体后可以直接用来做管路干涉检查、安装空间校核，不需要再对模型做额外的尺寸修正。元件的各个部件都做了独立的结构拆分，感应腔体、安装段、接线壳体、旋钮结构都可以单独拆分查看，方便设计人员了解内部结构布局，在做配套安装座设计、防护结构设计时可以直接参考对应部位的尺寸。

　　在实际选型过程中，这类元件的压力适用范围覆盖250VAC交流回路与110VDC直流回路的信号传输要求，触点容量满足0.5A交流、0.15A直流的通断需求，可以直接接入常规的工控PLC输入回路，不需要额外加装中间继电器转换信号，能简化系统的接线复杂度。从结构可靠性角度来看，这款元件的壳体采用硬质金属材质，表面做了发黑防锈处理，在液压站周边的油污环境中长期使用也不会出现锈蚀剥落的问题，下部感应腔体与安装段之间采用密封焊接结构，不存在渗漏风险，能承受管路内的常规工作压力冲击，不会因为长期压力波动出现结构松动。在三维建模的细节处理上，接线端的防滑齿、六角安装面的倒角、壳体之间的配合缝隙都做了还原，模型的外观细节与实物保持一致，在做设备三维展示、装配工艺动画制作时也能直接使用，不需要再做外观细节的补充建模。对于做液压系统设计、自动化设备气路设计的工程师来说，这类标准检测元件的精准模型可以大幅提升装配设计的效率，避免因为模型尺寸偏差导致的现场安装干涉问题，在设计阶段就能完成安装空间的校核、接线路径的规划，减少现场装配时的整改工作量。
