内燃机活塞连杆组件结构设计

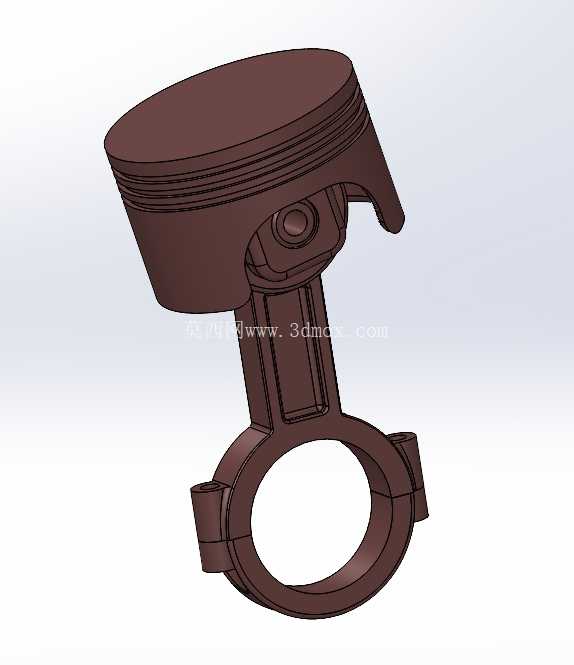

　　这套活塞连杆组件是内燃机动力转换的核心执行部件，日常在车用汽油机、小型通用动力机械、农用机械动力单元中都能见到它的身影，其核心作用是承接燃烧室燃气爆发产生的压力，通过活塞销将力传递给连杆，再由连杆带动曲轴做旋转运动，最终把燃料燃烧的热能转化为可输出的旋转机械能。从结构设计逻辑来看，活塞头部设置了多道环槽，用来安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，环槽的加工精度直接决定了整机的密封性能与机油消耗水平。

　　活塞顶部的轮廓是根据燃烧室的匹配需求设计的平顶结构，这种结构加工难度低、受热面积小，适配多数平顶燃烧室的小排量动力单元，顶部的厚度经过受力校核，能够承受燃气爆发瞬间的高温高压冲击，避免出现顶部变形、烧蚀的问题。活塞销座部分做了加强筋过渡设计，因为活塞销是传递爆发力的核心受力点，工作过程中销座位置会承受交变的冲击载荷，加强结构可以分散应力集中点，避免长期运行后出现销座开裂的失效问题。

　　连杆部分采用了工字形截面结构，这种截面设计可以在保证结构强度、刚度的前提下尽可能降低连杆自身的重量，减少往复运动过程中的惯性力，降低曲轴运转的振动水平；连杆小头端设置了活塞销安装孔，配套的衬套安装位可以预留润滑间隙，工作过程中飞溅的润滑油会进入间隙形成油膜，减少活塞销与连杆小头的磨损；连杆大头端为剖分式结构，配套的连杆盖安装定位结构可以保证大头孔的圆度，安装时通过螺栓紧固后抱紧曲轴连杆轴颈，轴瓦安装位的尺寸精度直接决定了连杆与曲轴的配合间隙，间隙过大会造成运转异响、机油压力不足，间隙过小则会出现润滑不良、抱轴烧瓦的故障。

　　从安装边界来看，活塞的外径尺寸需要与气缸内径保持严格的配合间隙，间隙过大会造成敲缸、密封不良，间隙过小则会在热机状态下出现活塞膨胀卡滞的问题；活塞的整体高度需要匹配气缸的行程，避免活塞运行到上止点时碰撞气门，运行到下止点时脱出气缸；连杆的中心距尺寸直接决定了发动机的压缩比，加工过程中需要严格控制中心距的公差范围，否则会造成压缩比偏差，影响整机动力输出与燃烧稳定性。在实际设计过程中，还需要考虑组件的动平衡匹配，活塞与连杆的重量分组公差需要控制在合理范围内，同一台发动机上装配的活塞连杆组件重量差不能超过设计阈值，否则会造成曲轴运转不平衡，引发整机振动、轴承过早磨损的问题。活塞裙部的型线设计采用了中凸变椭圆结构，冷态下裙部与气缸壁保持合理的配合间隙，热态下裙部受热膨胀后可以均匀贴合气缸壁，既可以避免冷机敲缸，也能防止热机拉缸。组件的润滑路径设计也经过了充分考量，连杆杆身位置预留的油道孔可以将连杆大头处的压力润滑油输送到小头活塞销位置，为活塞销提供持续的压力润滑，适应高转速工况下的润滑需求。
