微型水力测试试验装置结构设计

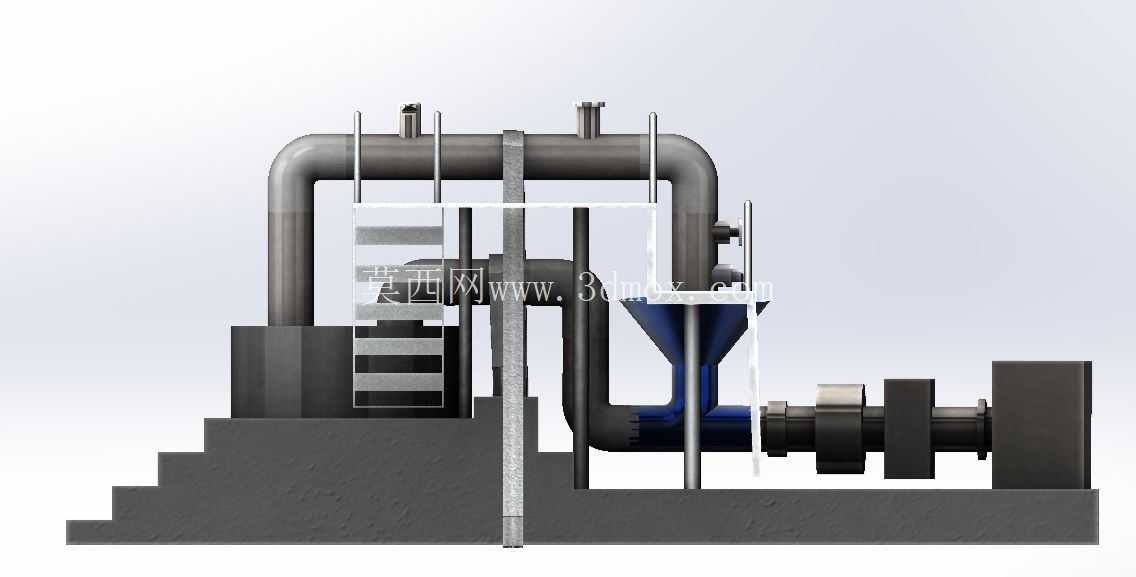

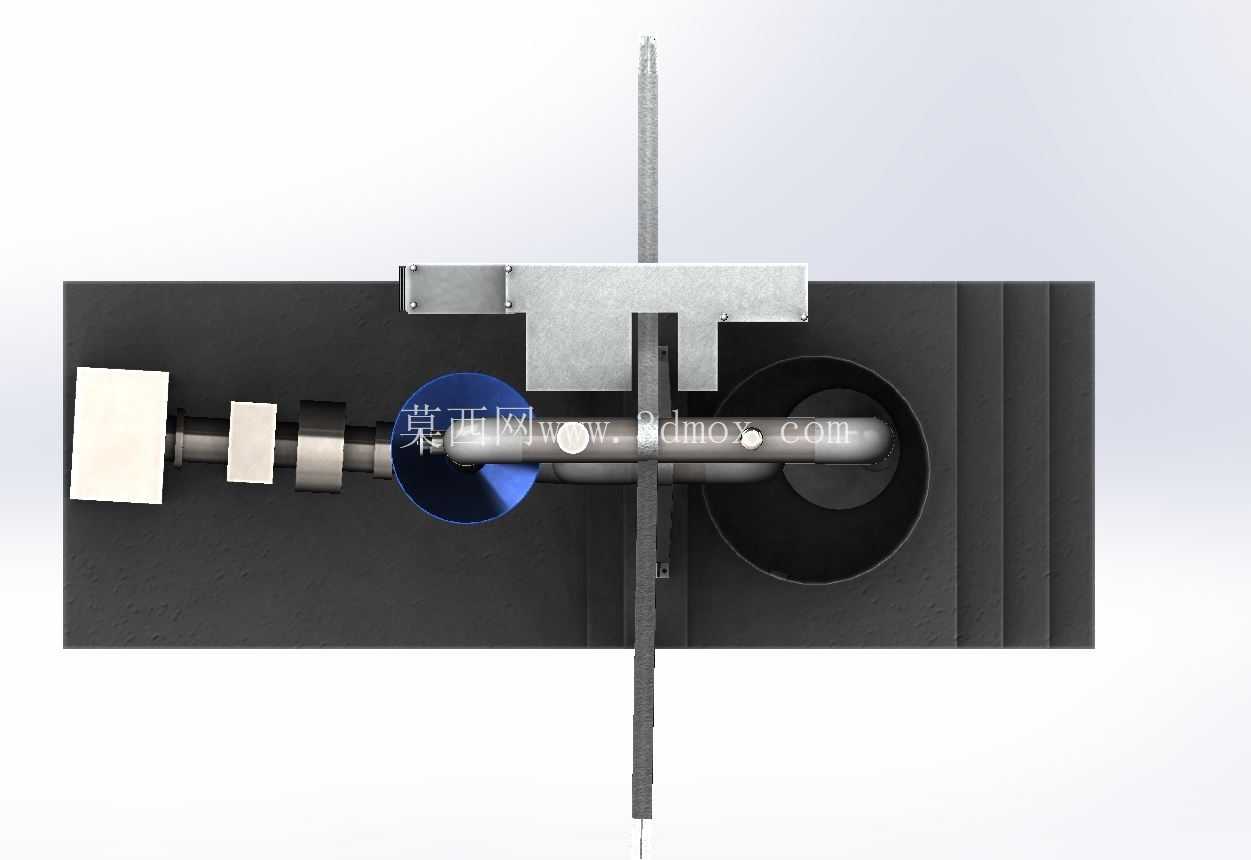

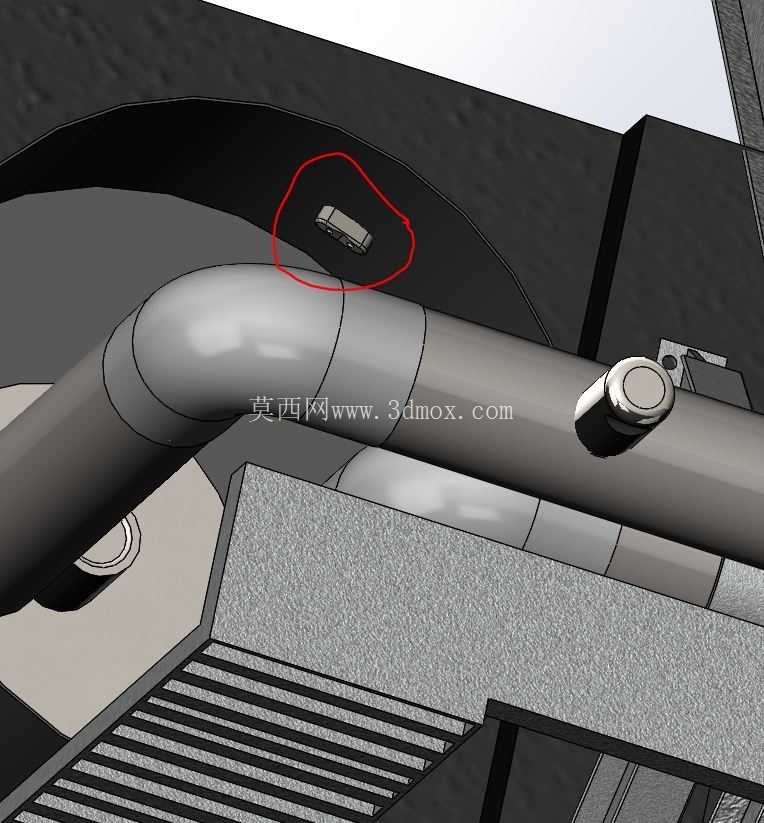

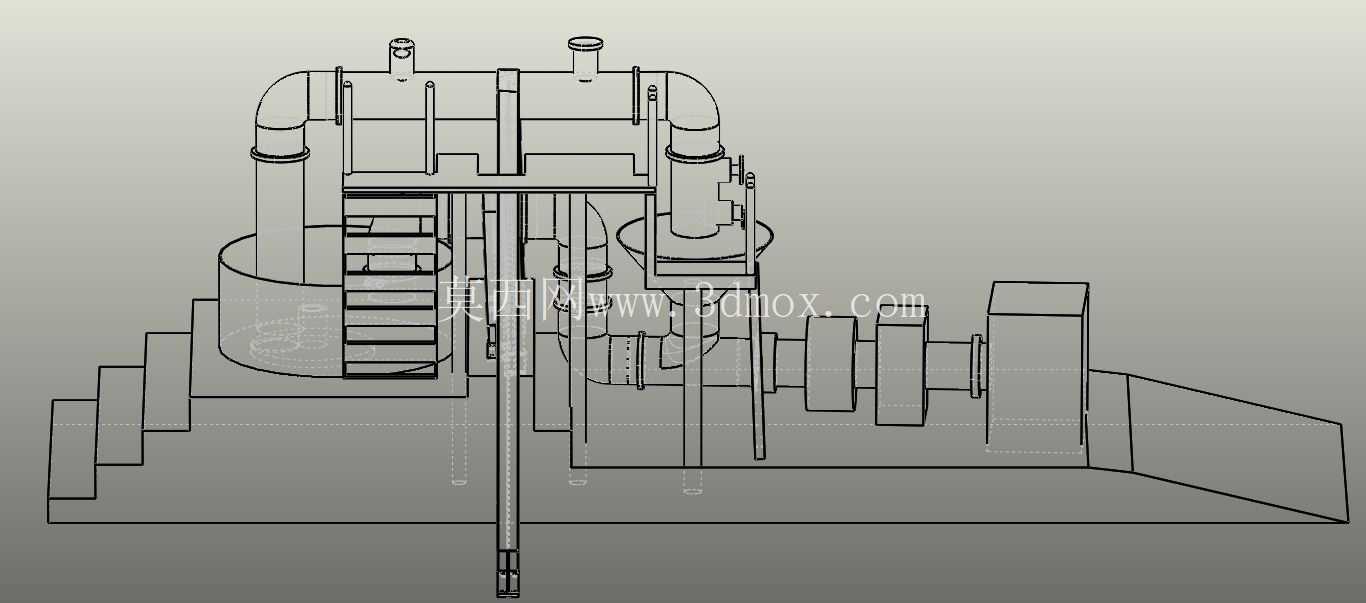

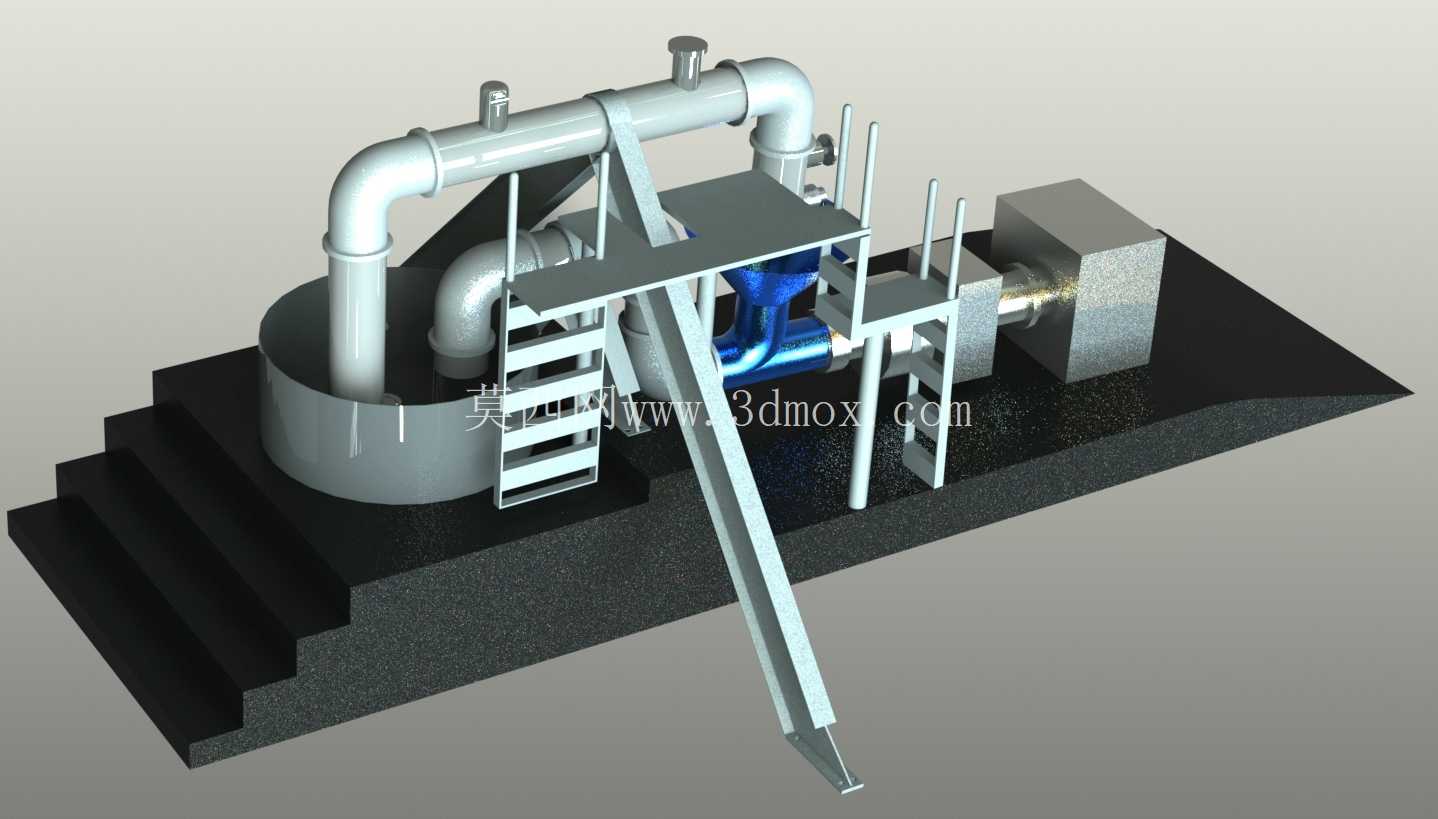

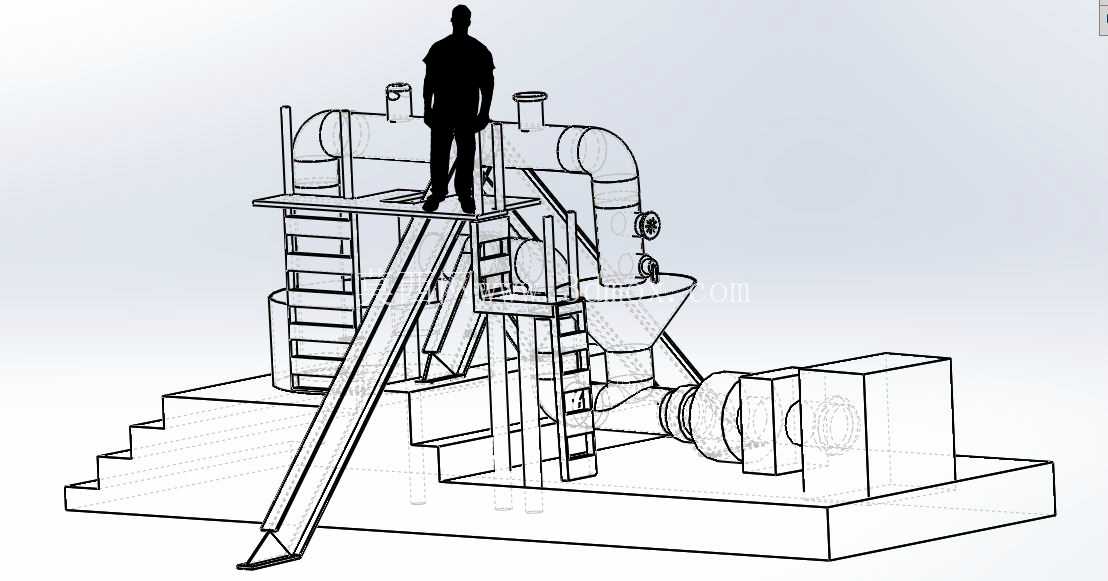

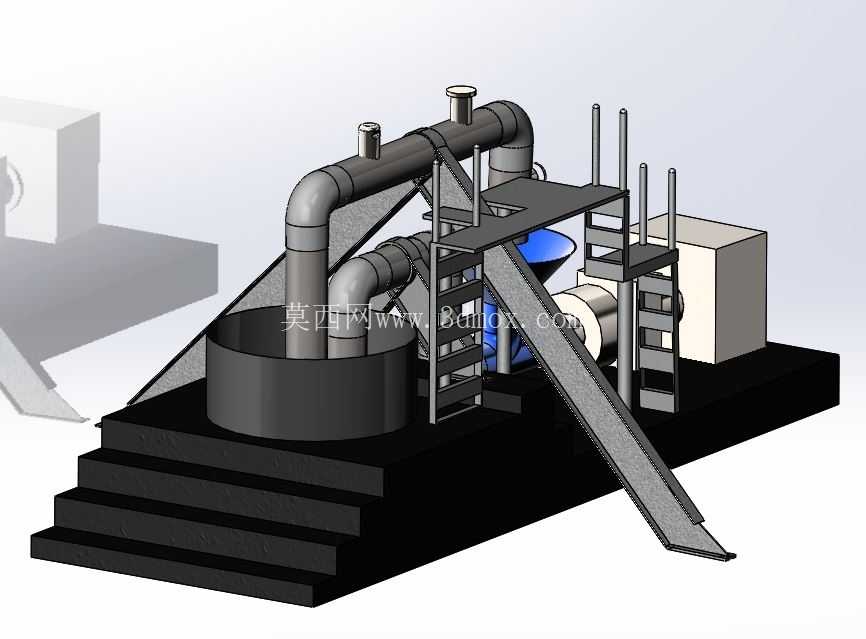

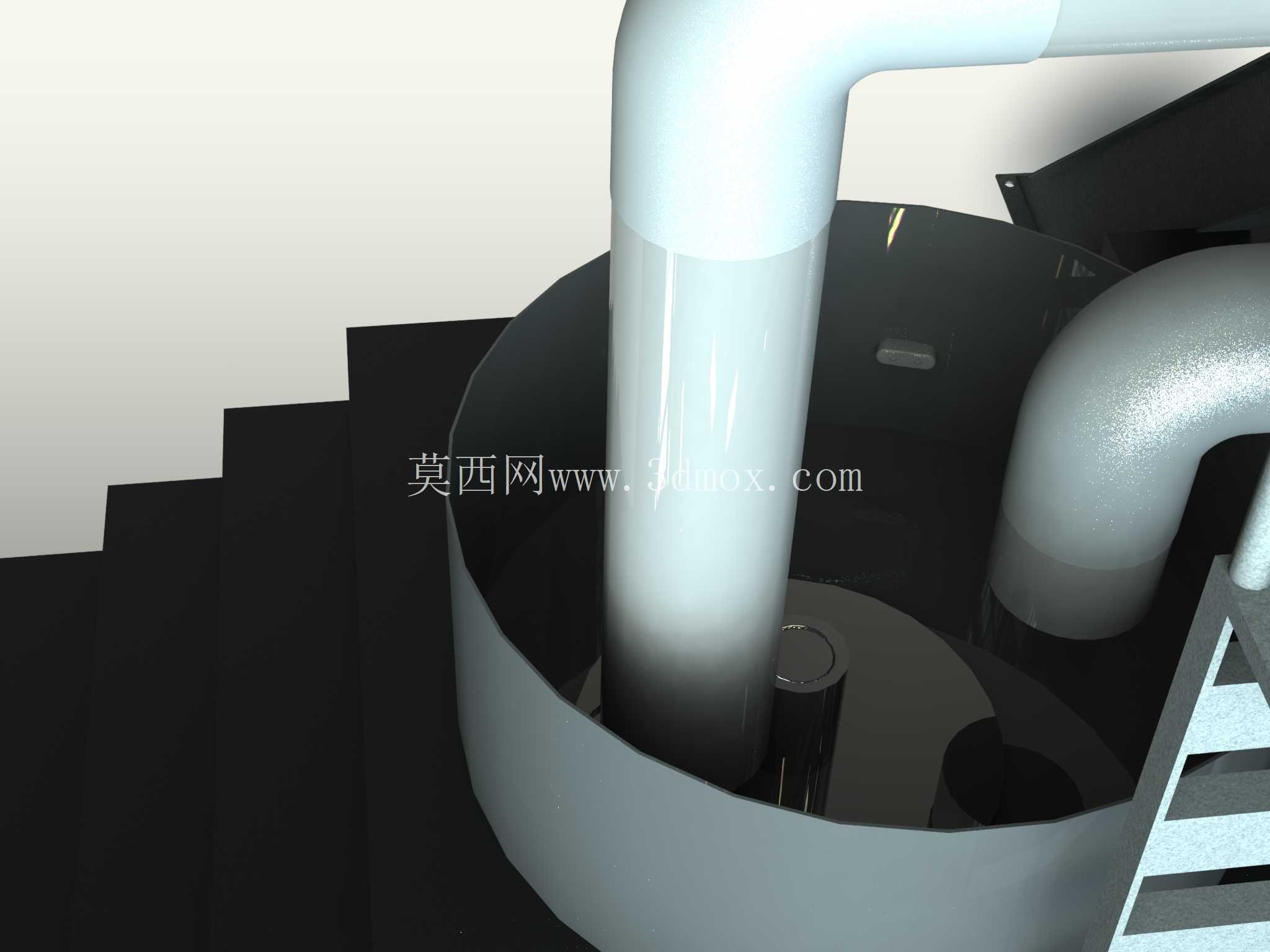

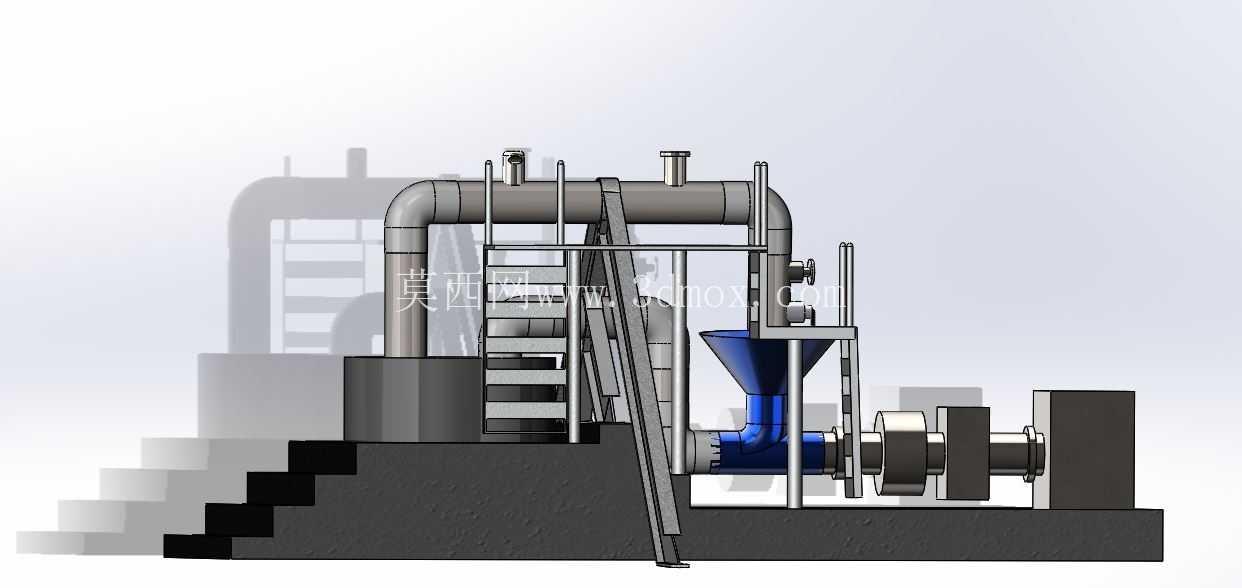

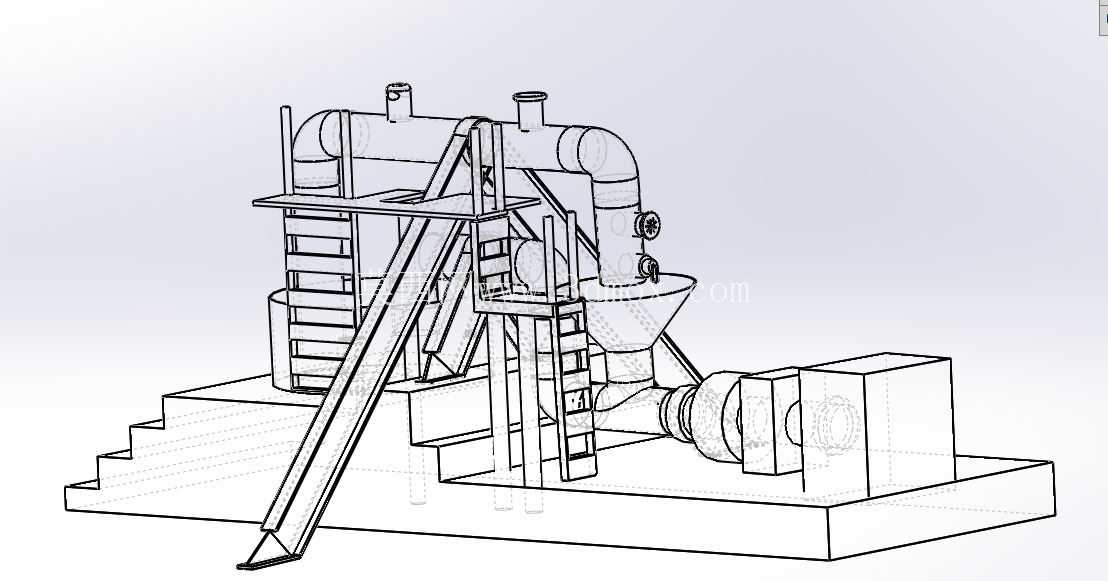

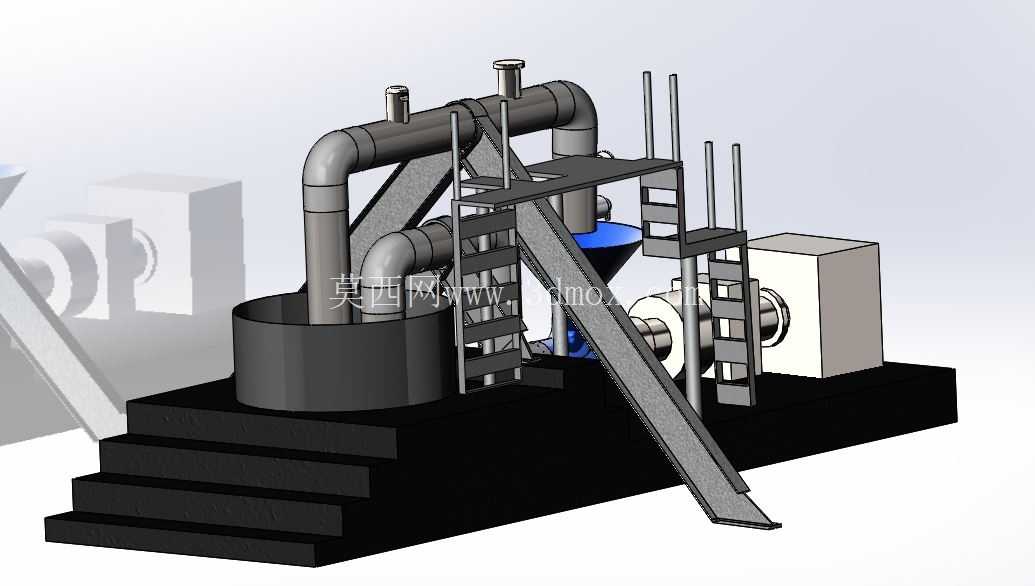

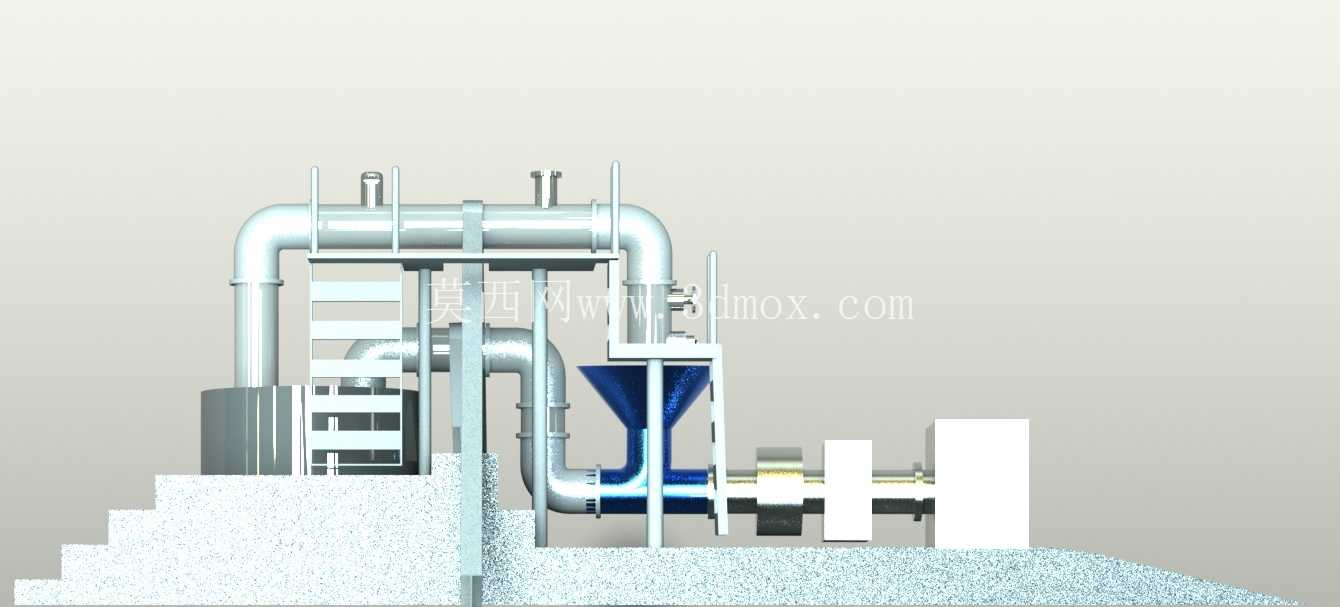

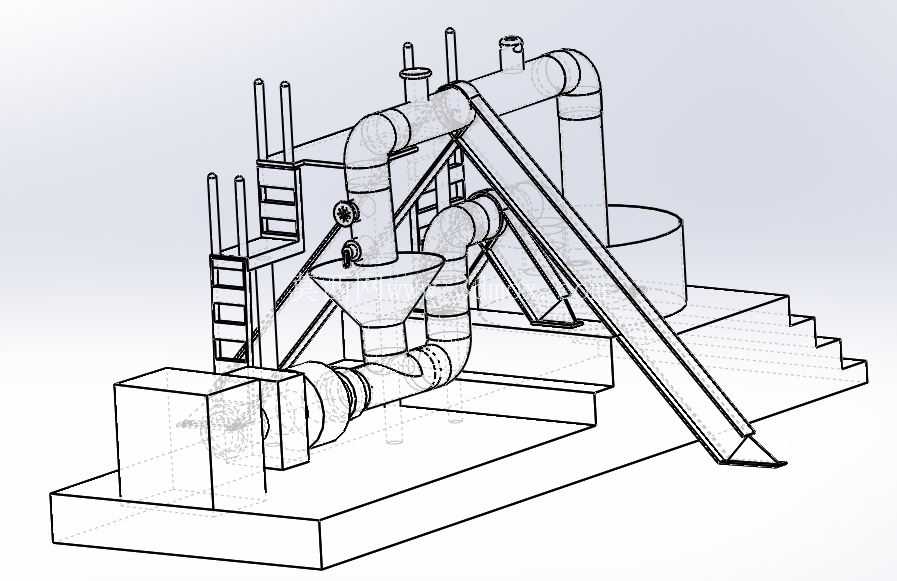

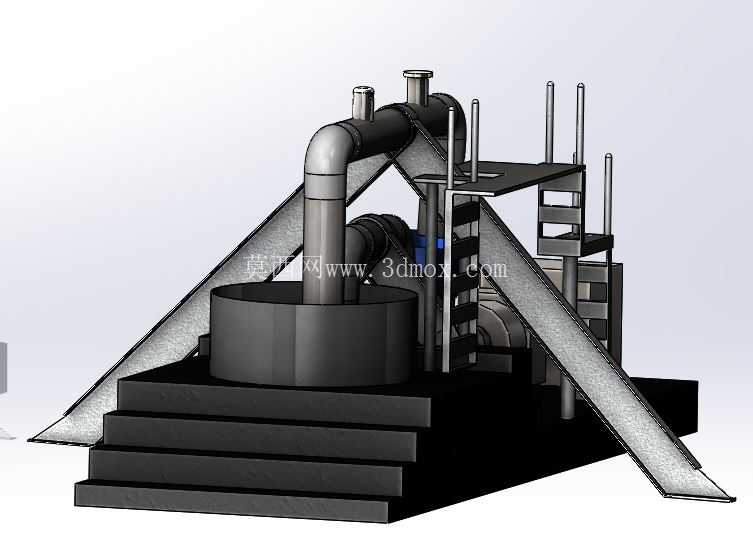

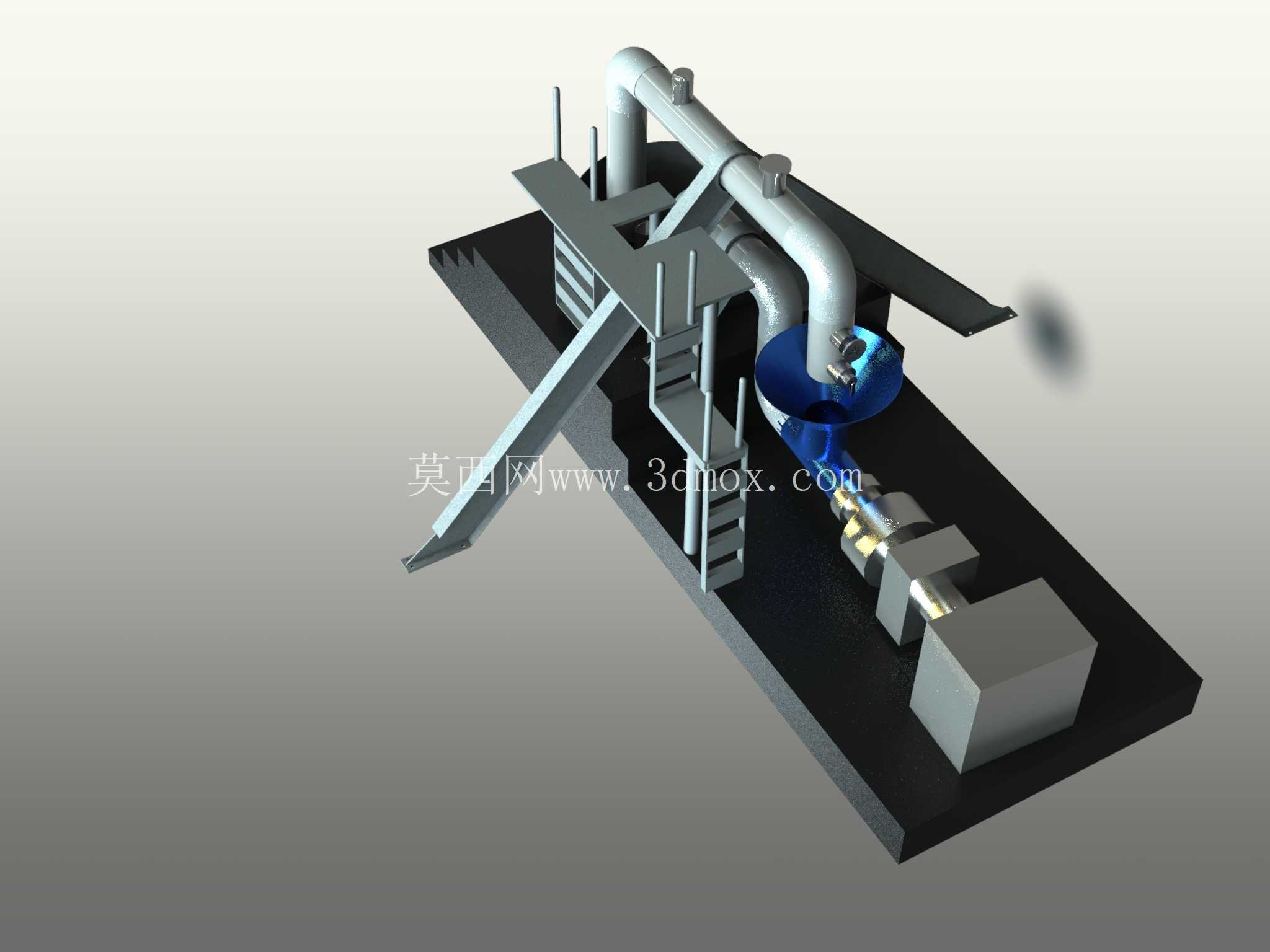

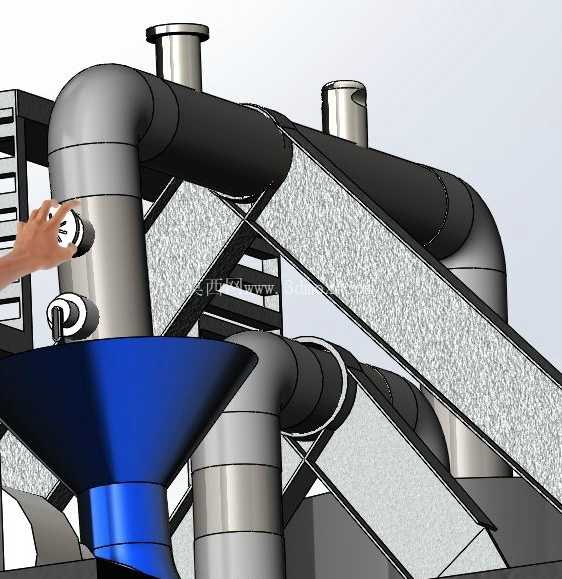

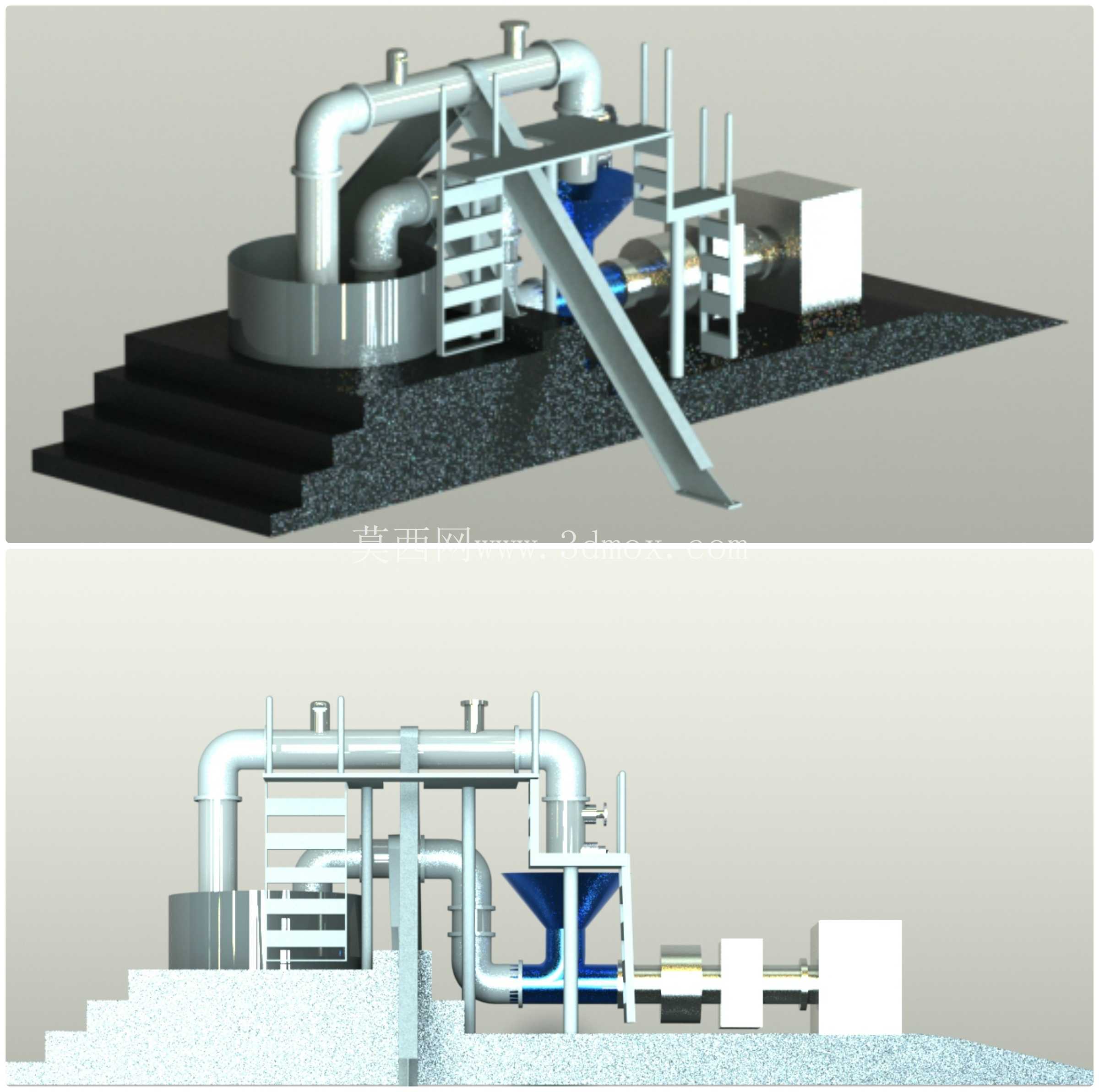

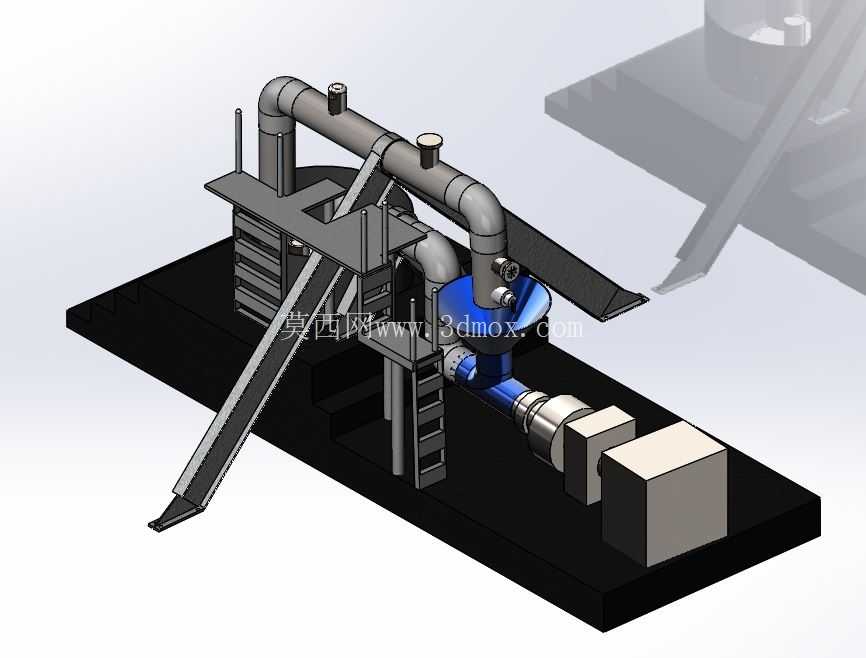

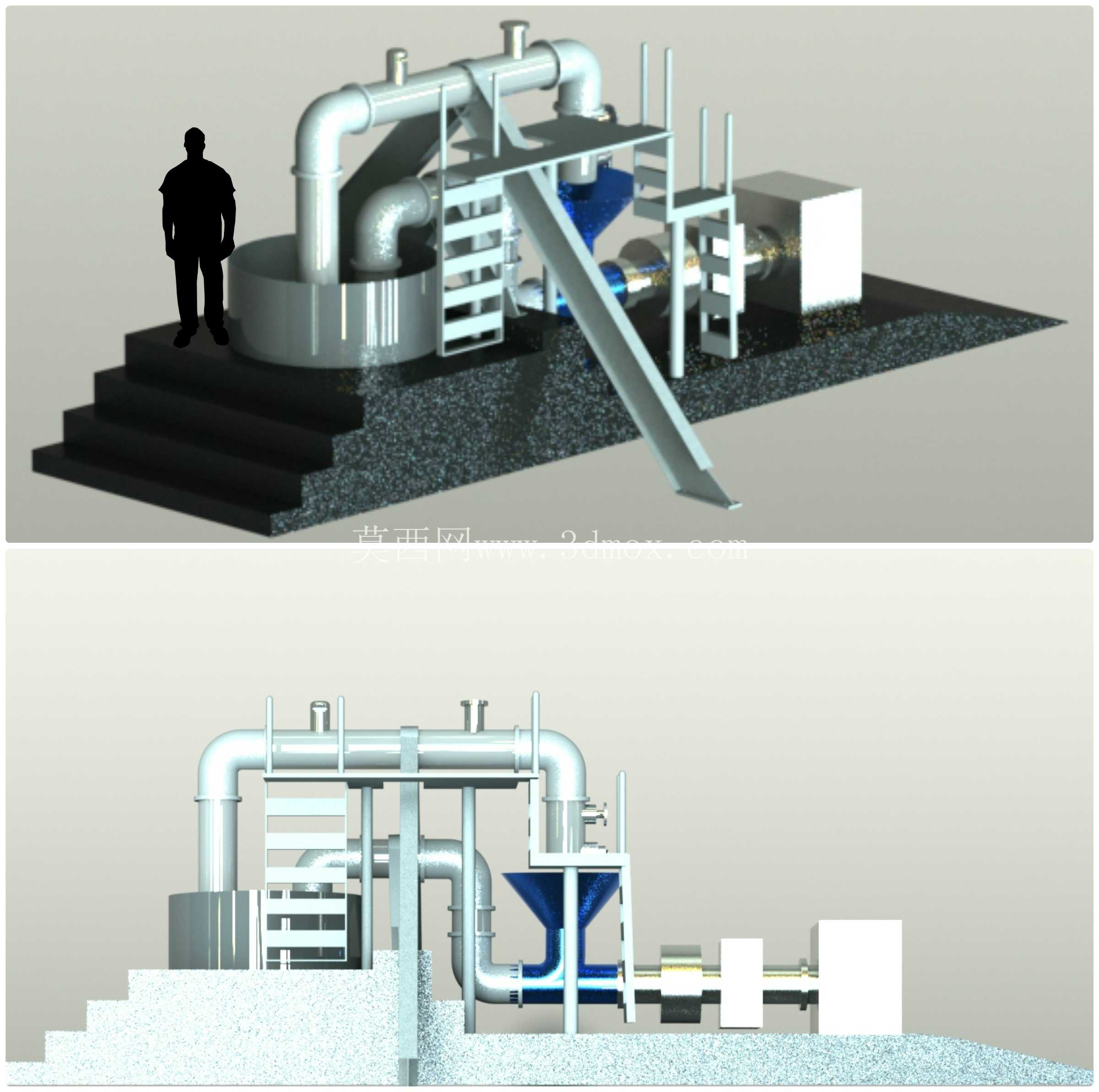

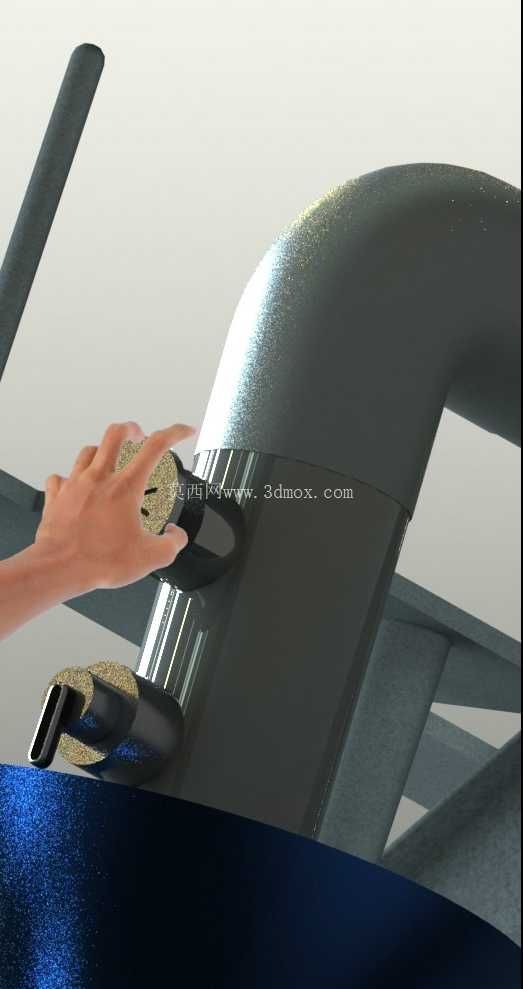

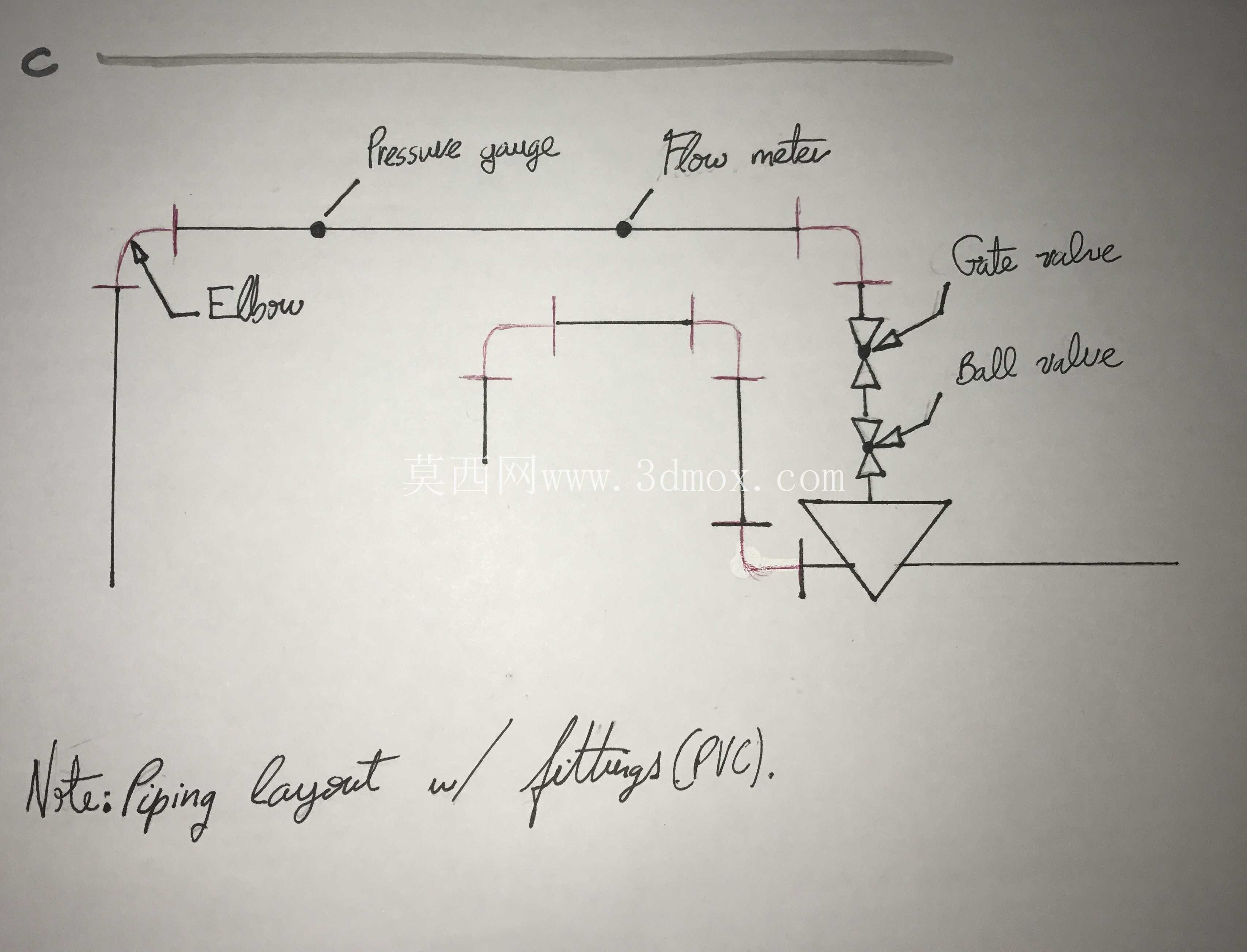

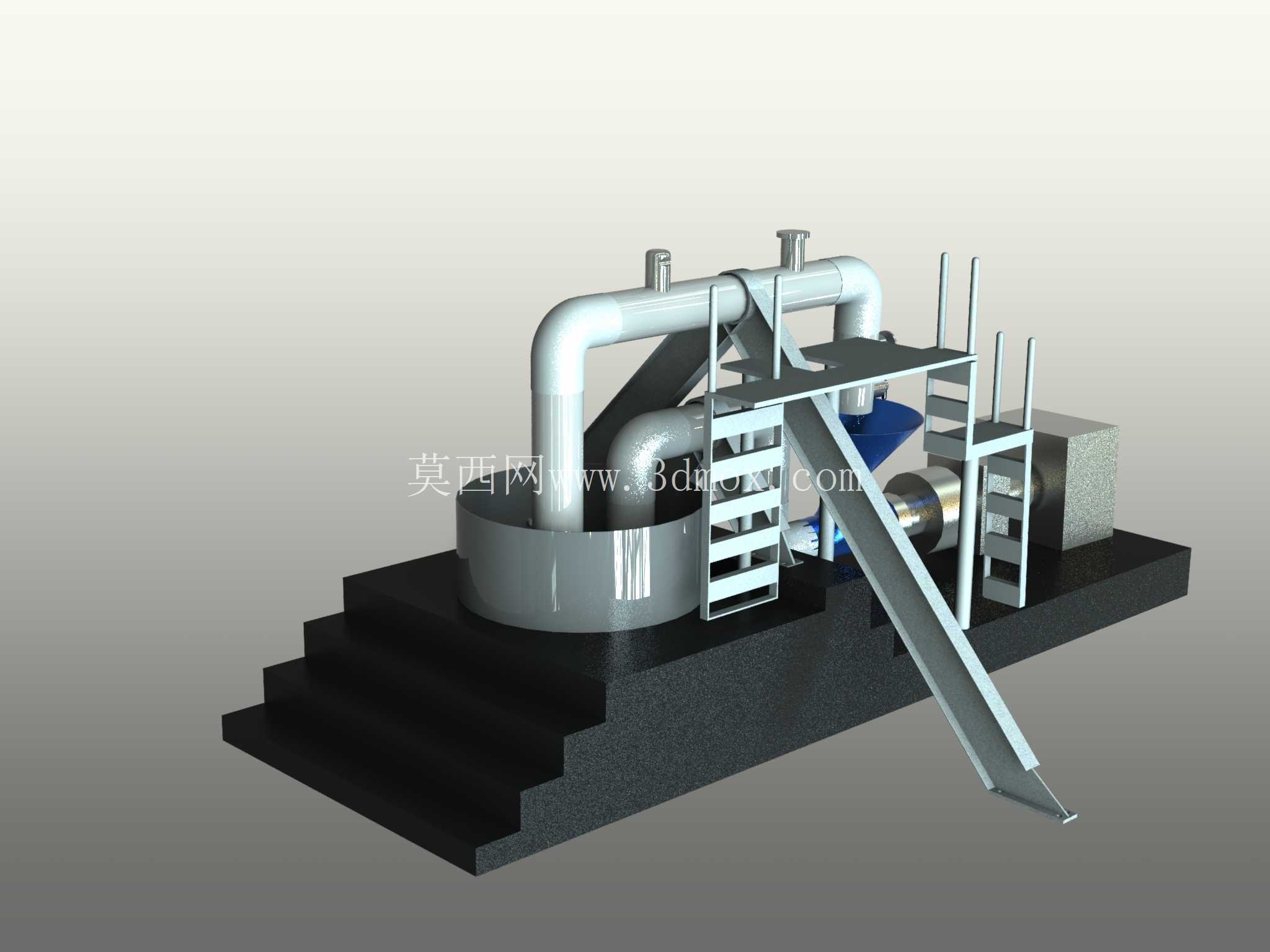

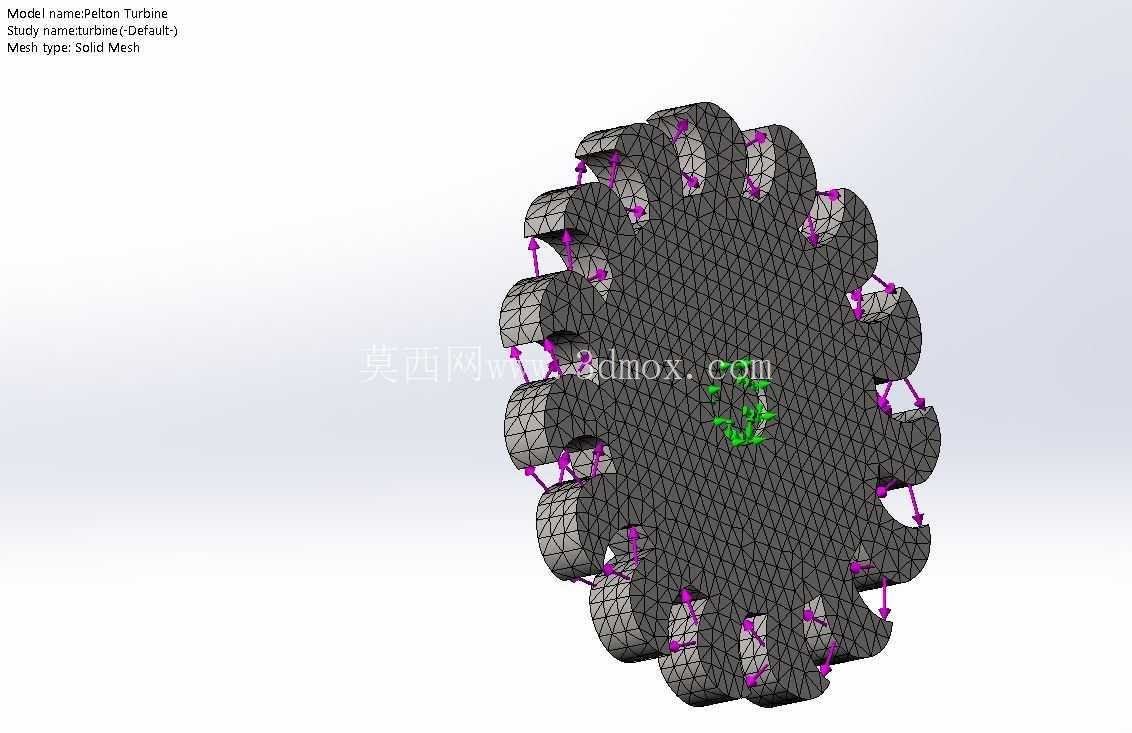

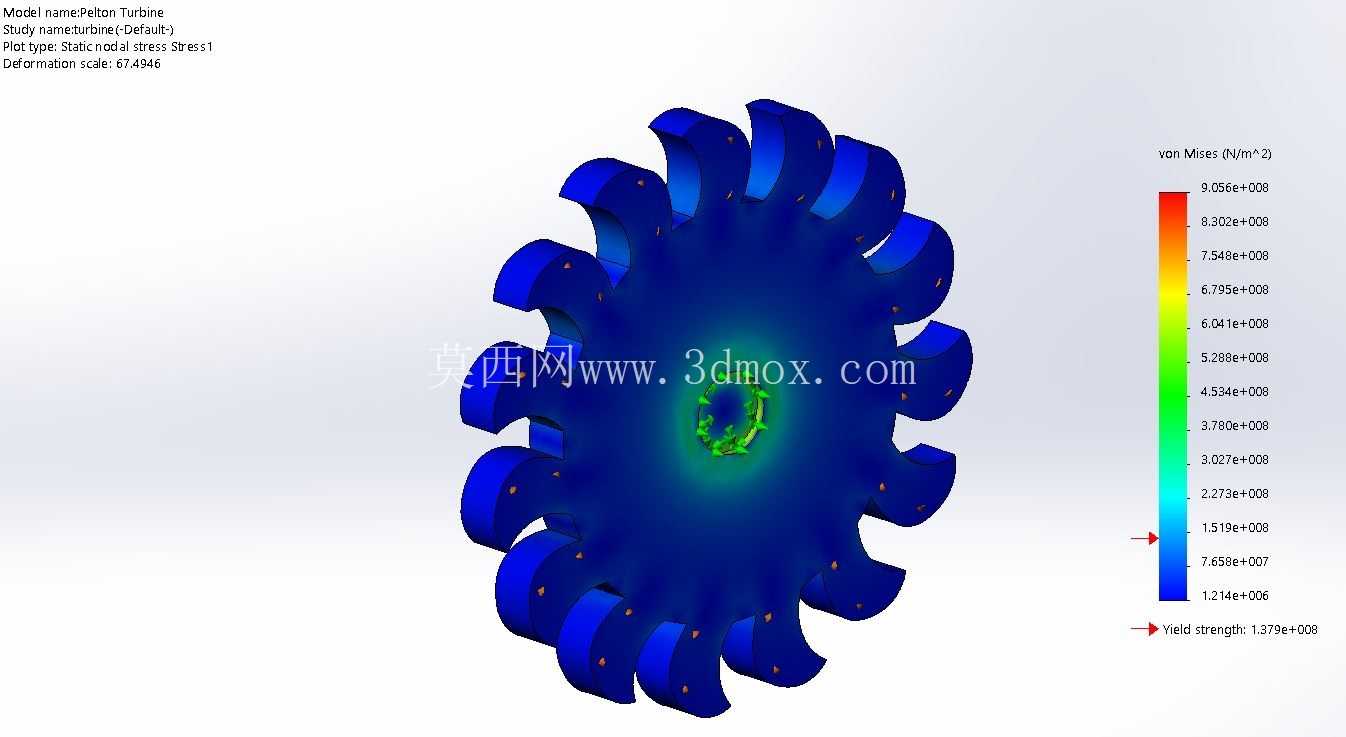

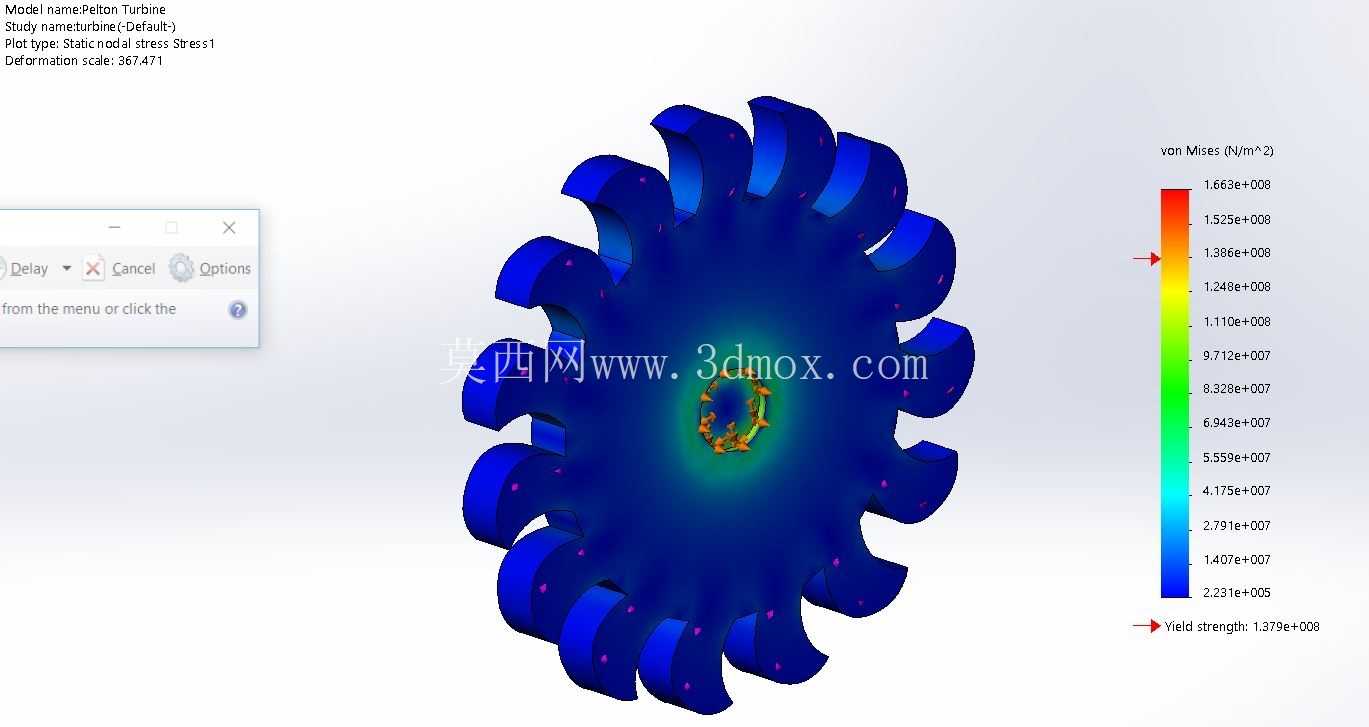

　　这套微型水压试验装置，核心服务于水力设备研发阶段的核心性能验证环节，在高校水力实验室、小型水力元件研发车间、水轮机部件出厂校验工位都有明确的落地场景，解决了全尺寸水力测试台架占地大、能耗高、小批量元件测试成本过高的实际痛点。从结构布局来看，整套装置采用一体化撬装式底座设计，所有功能部件全部集成在整块钢制安装平台上，不需要额外做现场地基浇筑，只要放置在水平硬化地面上，连接好进出水管路与供电线路就可以投入使用，安装边界控制在长2.2米、宽1.2米、高1.8米的范围内，常规实验室门洞、货运电梯都可以顺利转运，不需要拆分部件二次拆装，能大幅降低现场部署的工作量。装置的核心功能单元分为几个部分：左侧的储水稳压罐是整套系统的压力基准单元，罐体采用立式圆筒结构，顶部设置排气阀与压力检测接口，侧面连通大曲率弯管组成的流道，弯管全部采用标准无缝钢管焊接成型，转弯处做了圆弧过渡处理，尽可能降低管路内部的流阻损失，避免局部涡流影响测试段的水流稳定性。流道中段设置了测试工位安装接口，可以根据测试需求更换不同规格的水轮机试件、水力元件夹具，接口采用快装法兰结构，更换试件时不需要整体拆解管路，单人操作15分钟内就可以完成试件换装。

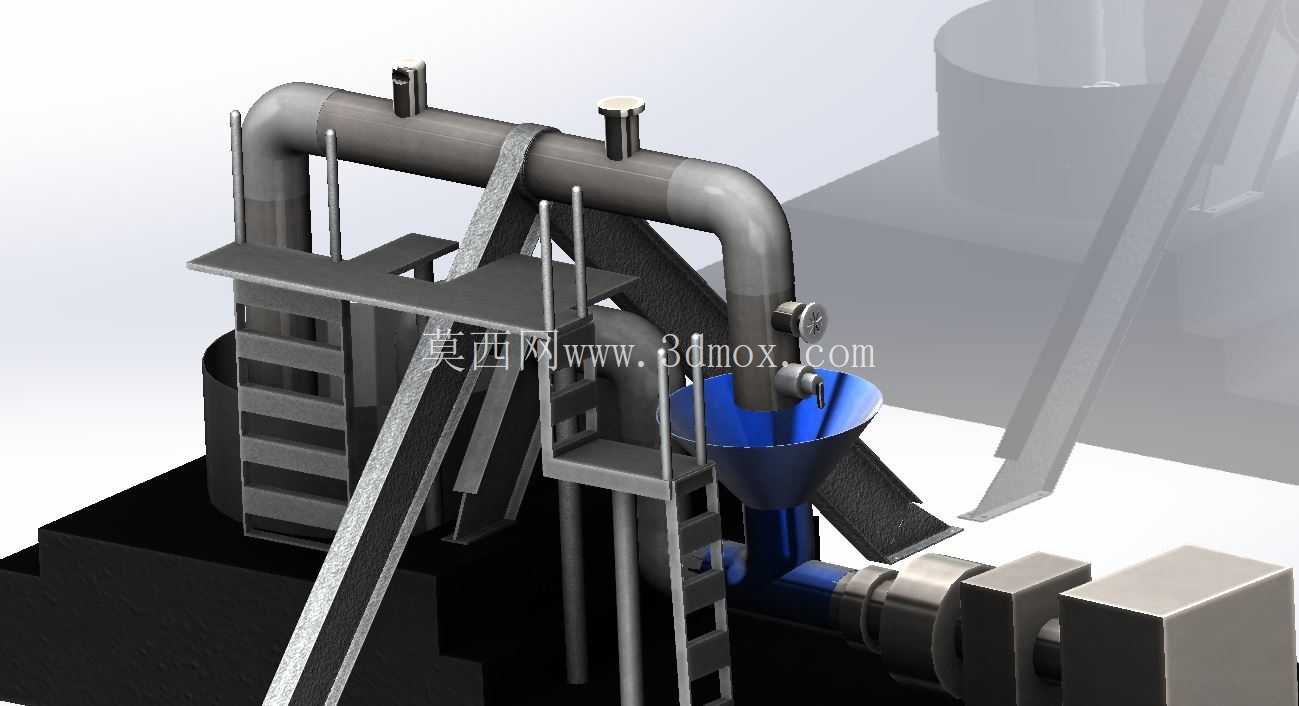

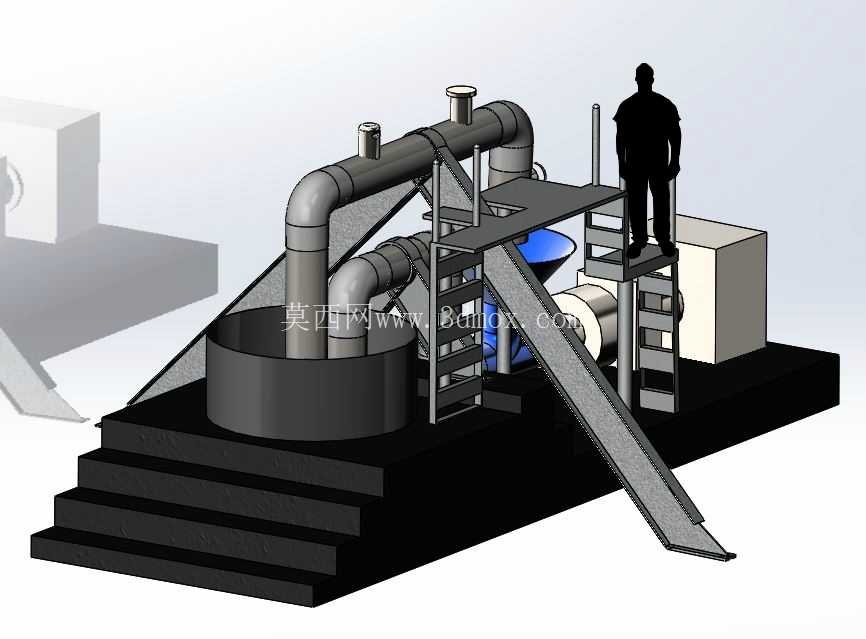

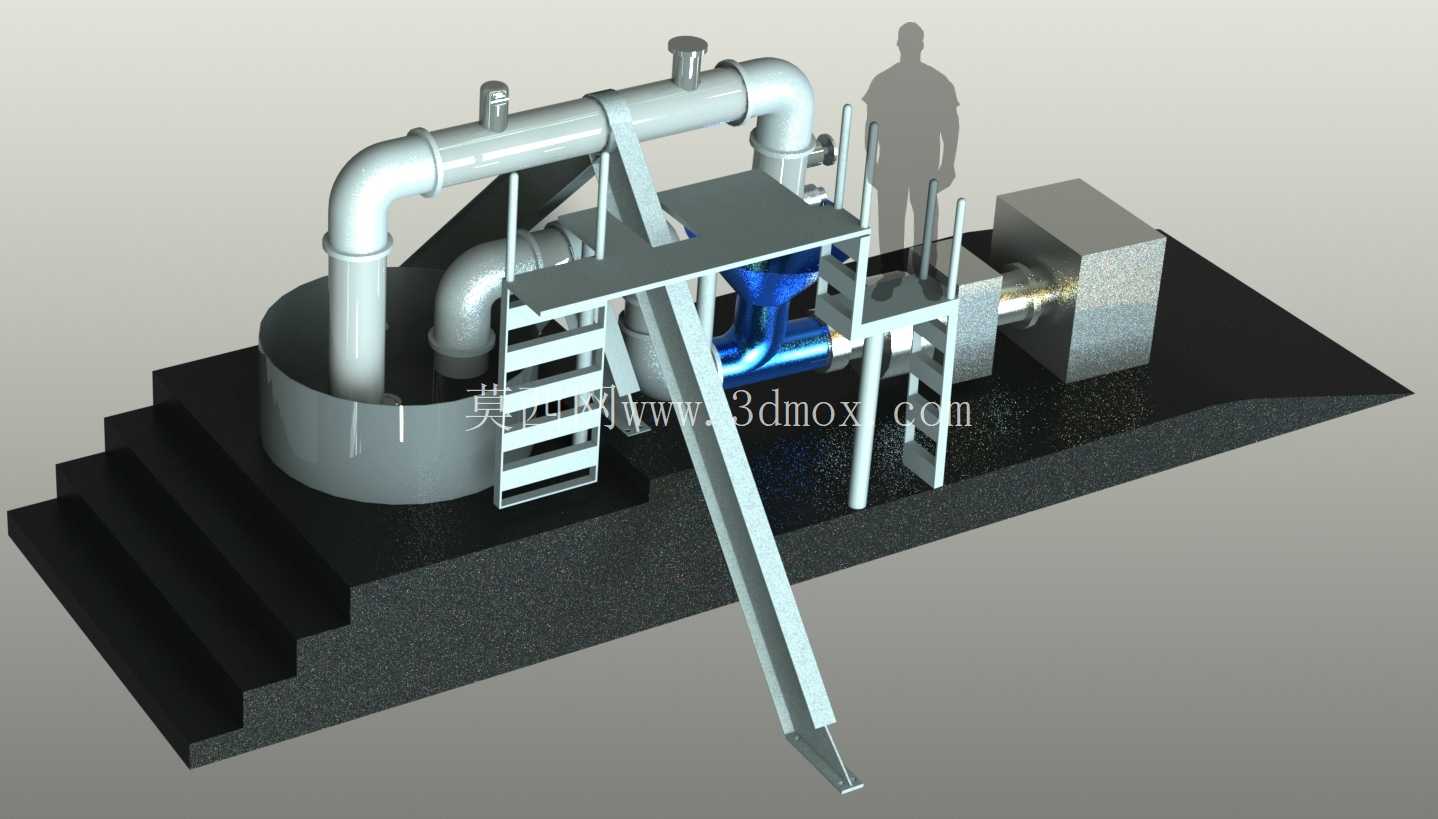

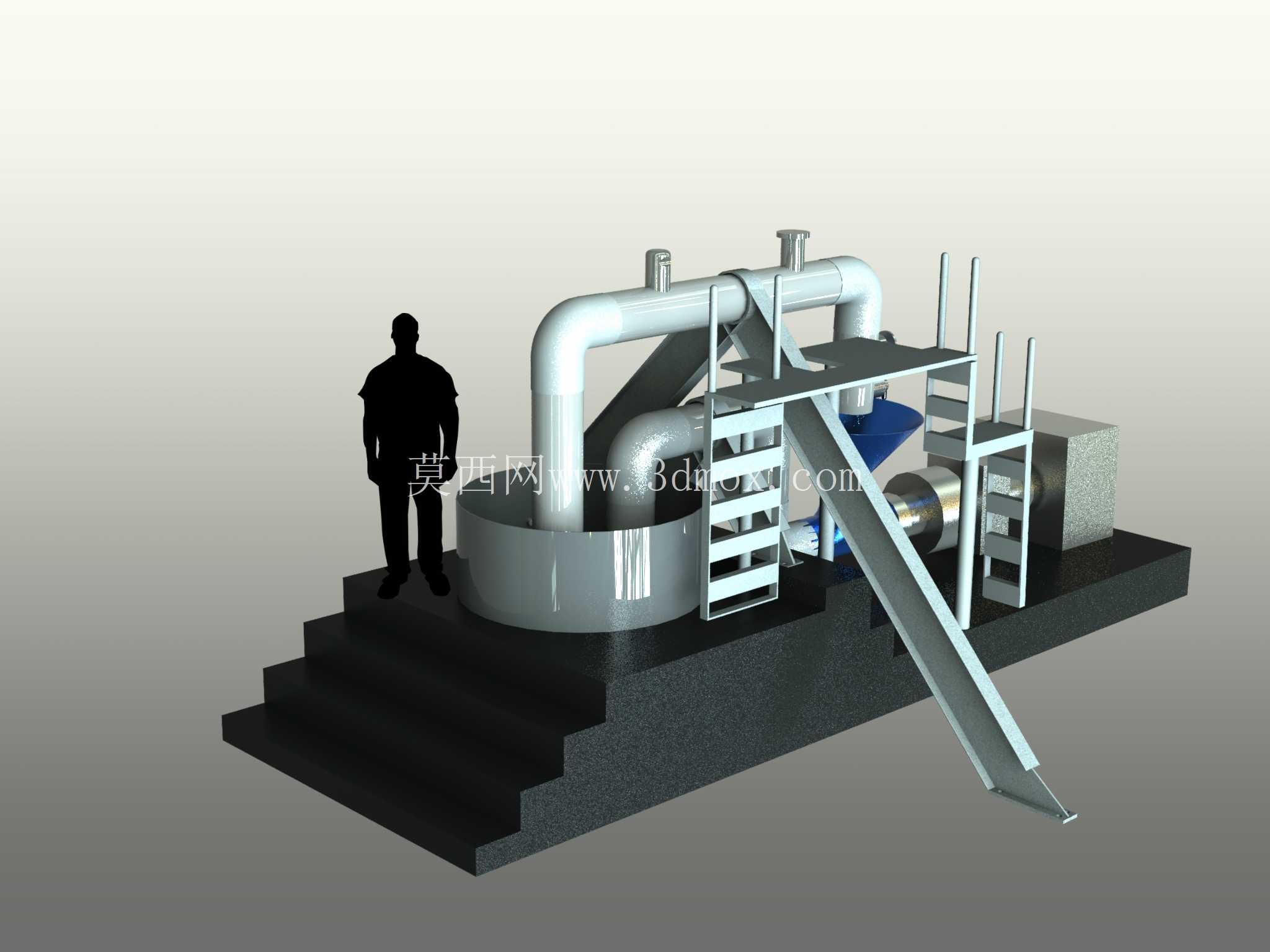

　　为了方便操作人员调整测试参数、观察试件运行状态，装置在测试工位旁设置了带防滑踏步的钢制爬梯与操作平台，平台护栏采用方管焊接结构，踏步板做了防滑冲孔处理，操作人员站在平台上可以直接调整测试段的阀门开度、更换检测传感器，不需要额外搭设登高梯具。动力单元布置在装置右侧，采用通用型增压泵作为水流动力源，泵体出口连接压力调节模块，可以通过调整泵的输出功率与回流阀开度，精准控制流道内的水流压力与流速，模拟从低压滴水到高压冲流的不同工况，覆盖小型水轮机、水力控制阀、微型水力发电元件的常规测试压力区间。

　　整套装置的流道设计经过了流阻校核，所有管路连接部位都做了密封止口设计，测试过程中不会出现渗漏问题，压力波动范围控制在±2%以内，能够满足水力元件基础性能测试的精度要求。从设计思路上，这套装置没有追求全参数的高精度测试能力，而是聚焦实验室小尺寸试件的快速测试需求，在保证核心测试功能完整的前提下，尽可能压缩整体尺寸、降低制造成本，所有结构件都采用常规标准型材与管材加工，没有特殊定制的异形部件，后期维护更换配件时可以直接采购标准件替换，不需要单独开模加工。装置的底座采用加厚钢板焊接成型，底部做了减震垫安装位，泵组运行时的震动不会传导到测试工位，避免震动影响压力传感器、流量传感器的检测精度。

　　操作侧的爬梯采用倾斜式布置，踏步间距符合人体工程学要求，操作人员上下平台时不需要大幅度跨步，日常操作的便利性有充分保障。在实际使用过程中，这套装置可以完成水轮机试件的转速-流量特性测试、水力元件的耐压密封测试、不同水流工况下的元件阻力特性测试等常规试验项目，相比大型全尺寸测试台，单次测试的耗水量、耗电量都能降低70%以上，特别适合小尺寸水力元件的研发迭代阶段做快速验证，不需要占用大型台架的测试档期，能有效缩短研发周期。流道末端设置了回水收集结构，测试用水可以循环回流到储水罐内重复使用，长时间运行也不会造成水资源的浪费，符合实验室设备的节水要求。整套装置的结构布局充分考虑了日常维护的便利性，泵组、阀门、传感器都布置在操作人员容易触及的位置，日常检查密封件、更换易损件时不需要拆解主体结构，维护操作的可达性很好。
