三十颗贴片式LED集成照明面板结构

项目分类:变压器/电感器 发布时间:2025-02-16 ID:932407
  • 三十颗贴片式LED集成照明面板结构
  • 三十颗贴片式LED集成照明面板结构
  • 三十颗贴片式LED集成照明面板结构
  • 三十颗贴片式LED集成照明面板结构

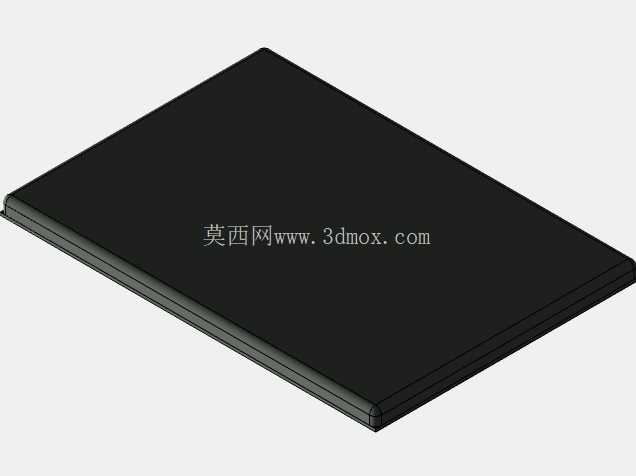

  在工业控制设备状态指示、小型仪器操作面板背光、低压配电装置信号提示这类场景里,贴片式LED集成面板是应用频次极高的光电组件,这类组件的设计合理性直接影响设备的人机交互效率与长期运行稳定性。本次梳理的这款30点位SMD LED面板,在结构设计上充分考虑了批量组装的工艺适配性,面板基底采用薄型矩形承载结构,边缘做了等高度的围边设计,既可以在贴片焊接工序中为PCB基板提供定位限位,也能在成品组装后形成防护结构,避免外力磕碰直接损伤贴片灯珠。

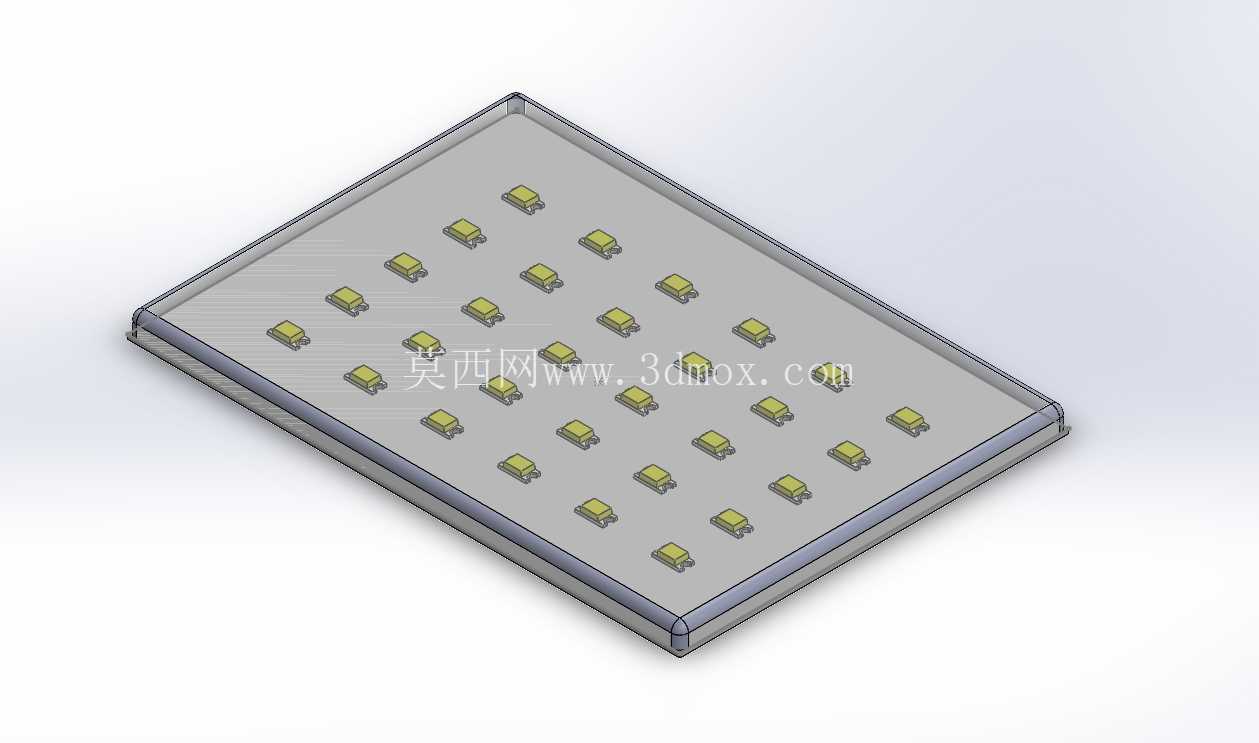

  从实际使用场景的适配性来看,这款面板的灯珠采用5行6列的均匀矩阵排布,单颗SMD灯珠的焊接点位预留了标准焊盘尺寸,适配常规回流焊工艺要求,相邻灯珠的中心间距经过核算,既保证单颗灯珠的发光区域不会出现重叠暗区,也不会因为间距过大导致指示点位辨识度不足。在设备实际运行过程中,这类面板既可以作为独立的状态指示阵列,通过单点点亮、组合点亮的方式反馈设备的运行工位、故障点位、参数区间等信息,也可以搭配均光膜片作为小型背光模组,为设备上的薄膜按键、标识区域提供均匀的面光源照明。

  设计过程中,首先要考虑的是安装边界的适配性,面板整体采用薄型化设计,整体厚度控制在常规低压电控柜面板的安装槽预留尺寸范围内,四个边角做了小圆弧过渡,避免安装时与安装槽的直角位产生干涉,围边的外侧尺寸与常见的嵌入式安装开孔尺寸匹配,不需要额外定制安装支架就可以直接卡入预设的面板开孔中,背部预留的接线区域空间充足,既可以采用插针式接插件与主控板连接,也可以直接焊接引线引出,适配不同设备的内部布线需求。

  从功能特性层面来说,矩阵排布的30个独立灯珠点位,每个点位都做了独立的走线隔离,避免单颗灯珠短路时影响整板其他点位的正常工作,基底的绝缘层厚度经过耐压测试验证,能够满足常规工业低压设备的绝缘防护要求,灯珠焊接区域的阻焊层做了哑光处理,减少点亮时的反光干扰,提升不同光线环境下的指示辨识度。在结构细节上,围边的高度略高于灯珠顶端的高度,这样在面板表面覆盖透明防护片或者均光片时,不会直接挤压灯珠本体,避免长期使用过程中因为应力作用导致灯珠焊点脱焊、芯片损坏的问题。

  针对不同行业的使用需求,这款面板的结构预留了一定的改造空间,比如在需要提升防护等级的场景中,可以直接在围边内侧灌注透明密封胶,实现IP65级别的前端防护,适配有粉尘、少量溅水的车间设备使用场景;在需要更高亮度的场景中,也可以在现有焊盘位置更换更高亮度的同封装规格SMD灯珠,不需要修改PCB走线与外围结构尺寸,大幅降低衍生型号的开发成本。安装固定方式上,除了嵌入式卡装之外,面板背部预留了两个对称的螺丝固定孔位,也可以采用螺丝锁附的方式固定在设备内部的安装支架上,适配不同设备的内部装配逻辑。

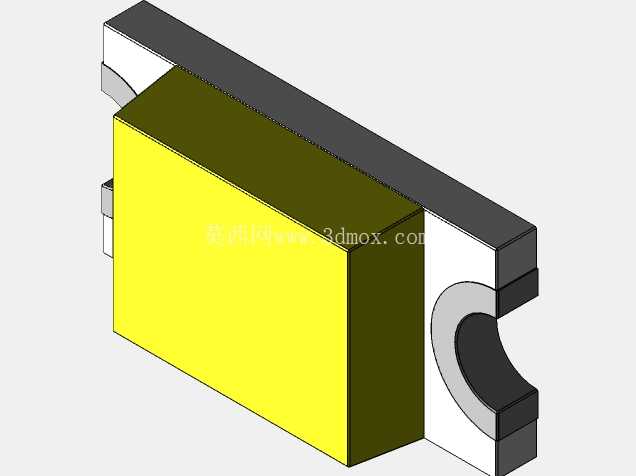

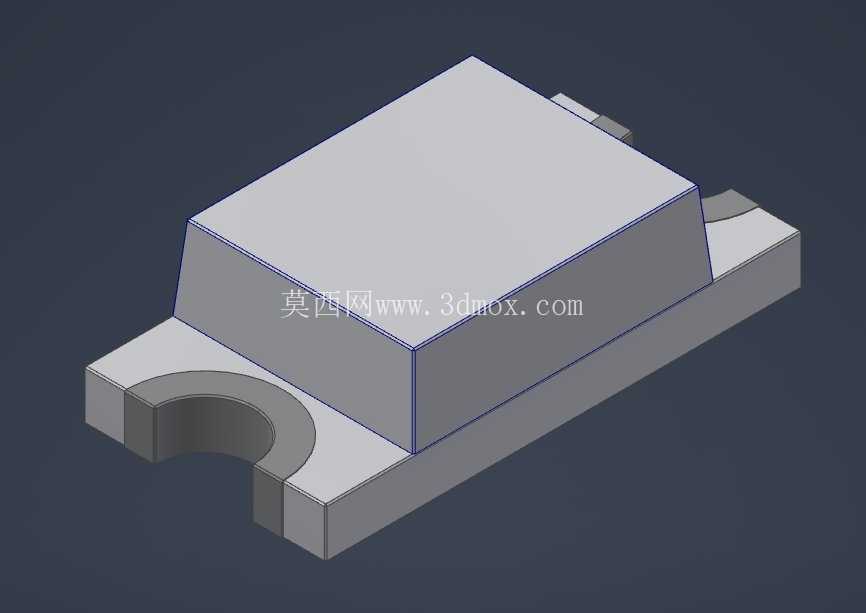

  在建模过程中,所有结构尺寸都按照实际生产的公差要求做了预留,围边的内侧尺寸与PCB基板的配合间隙控制在合理范围内,既不会因为间隙过小导致组装时PCB无法装入,也不会因为间隙过大导致PCB在内部晃动出现焊点受力的问题;灯珠的模型尺寸完全对应常规SMD LED的实际封装尺寸,焊盘位置与走线区域的模型还原度足够支撑后续的结构干涉检查、装配模拟工作,设计人员可以直接基于这个模型调整面板的开孔位置、接线方式,或者衍生不同灯珠数量的同系列面板结构,减少重复建模的工作量。
