便携式斜置光伏板充电照明装置结构设计

　　这款斜置光伏面的便携照明装置，核心定位是无外接电网场景下的移动式照明供给，在户外露营、野外作业临时点位、应急救灾临时安置点、家庭断电备用场景中都能适配，不需要依赖固定供电线路，依靠日照即可完成自身储能补充，满足短周期分散点位的照明需求。

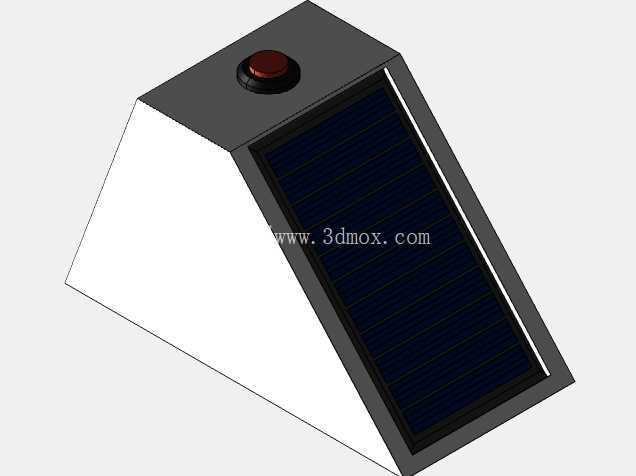

　　从结构设计逻辑来看，整体采用楔式梯形台壳体，将光伏板以固定倾斜角度布置在斜面上，这个角度是参考国内中纬度地区日常日照的平均入射角设定的，日常放置时不需要额外调整支架角度，就能获得相对理想的受光效率，省去了可调支架的铰接、锁紧结构，既压缩了整体体积，也减少了活动结构带来的松动、损坏风险，更适配便携设备频繁移动、颠簸携带的使用特性。壳体顶部设置的凸装式按钮开关，采用高出壳体表面的设计，佩戴劳保手套时也能准确按压操作，开关周边做了凸台防护，避免携带过程中被背包内其他物品误触开启，造成不必要的电量损耗。

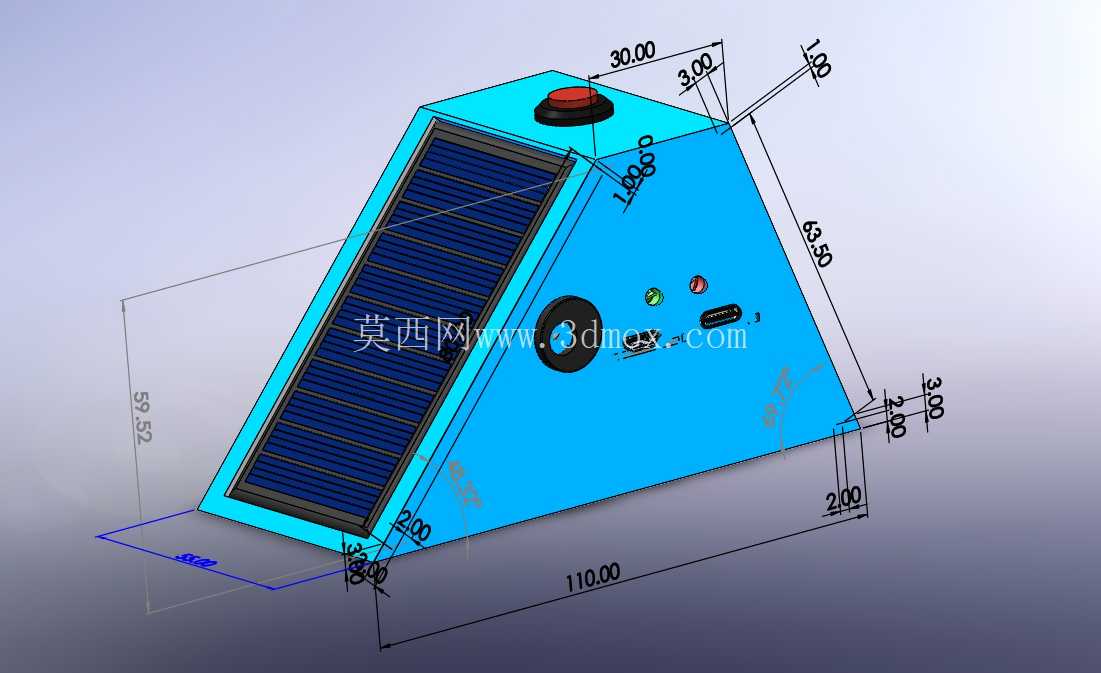

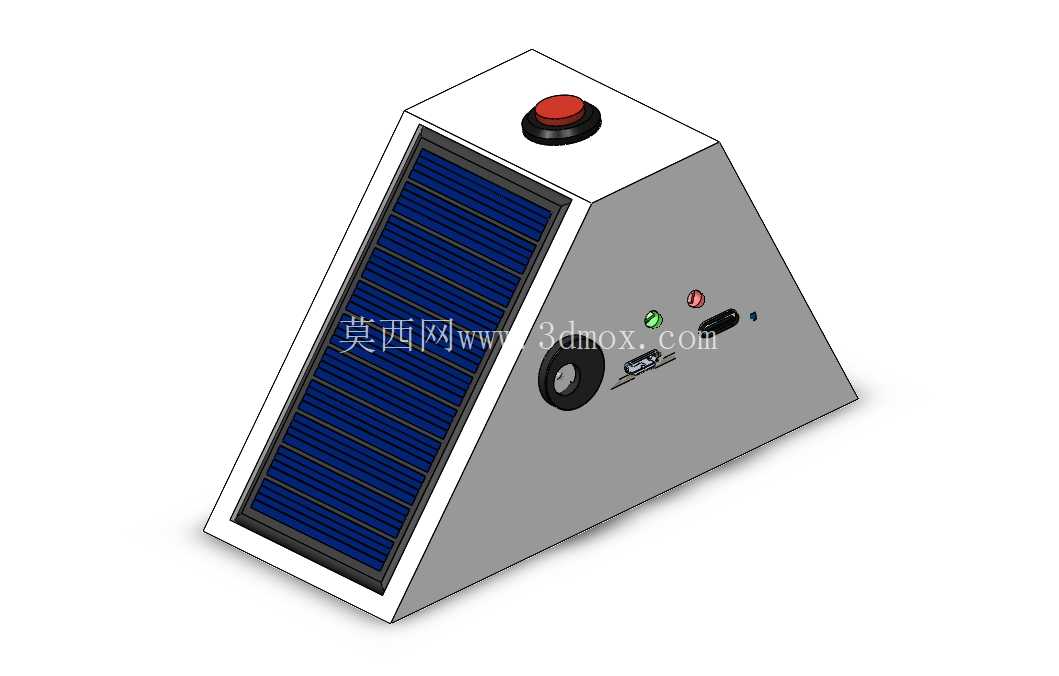

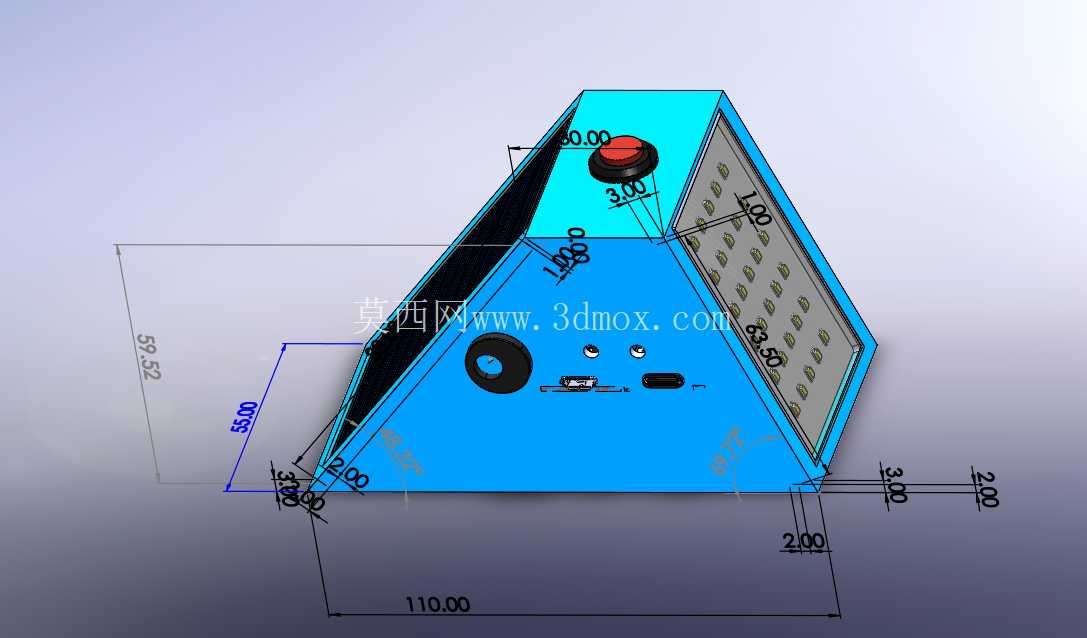

　　功能布局上，壳体侧立面集成了状态指示灯、充电接口与照明出光部件，两个状态指示灯分别对应充电中、电量满电状态，用户不需要额外查看电量显示屏，通过灯色就能快速判断设备储能状态；侧面的圆形出光口做了内凹设计，既可以保护透光镜片不被直接刮擦，也能通过内凹的锥面约束光线出射角度，避免光线过度散射，提升目标照射区域的照度。内置的储能模块布置在壳体底部空腔，靠下的重心能让设备放置在不太平整的户外地面时也保持稳定，不容易被碰倒；光伏板与壳体的衔接处做了一圈闭合止口，配合密封胶条装配，能阻挡日常使用时的溅水、浮尘进入壳体内部，适配户外多变的使用环境。

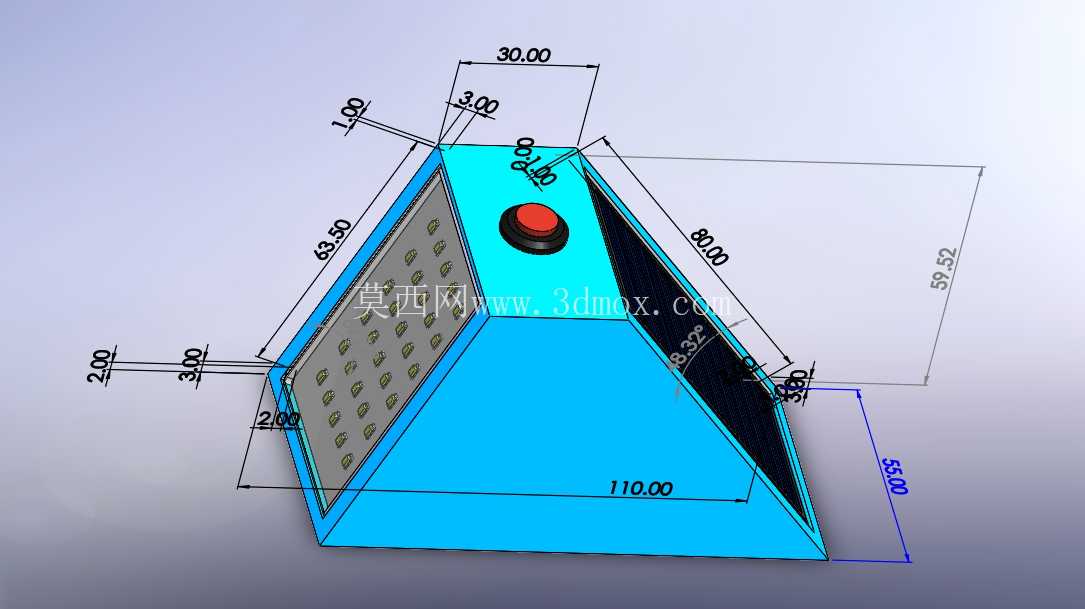

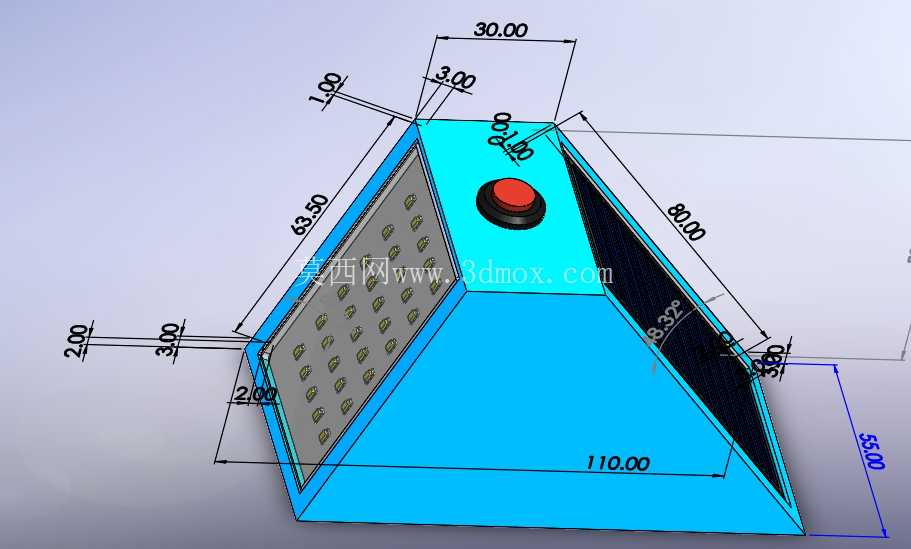

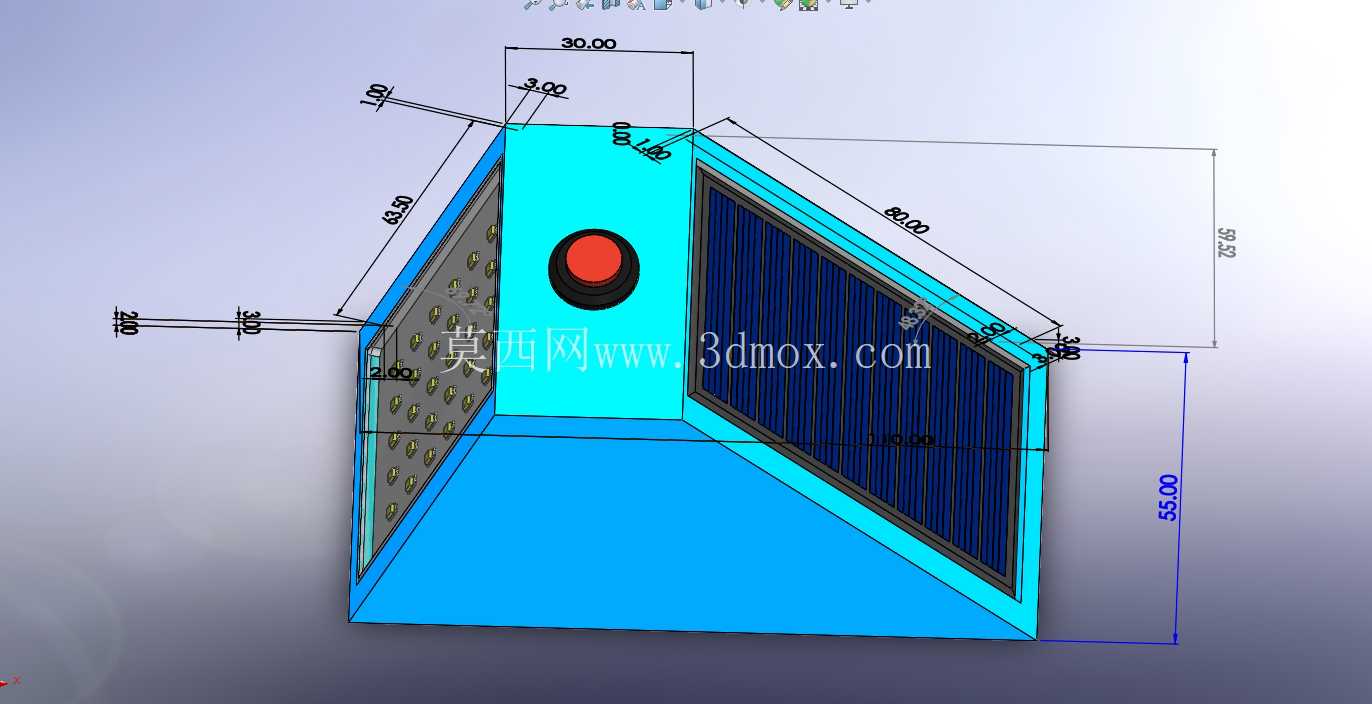

　　尺寸边界方面，整体轮廓控制在单手握持可携带的范围内，底部平整面的尺寸适配常规背包侧袋、工具包隔层的放置空间，壳体所有棱边都做了R角倒钝处理，不会在携带时刮蹭包内织物或者划伤手部。设备没有额外的外置突出部件，除顶部按钮外所有接口、元件都不超出壳体最大轮廓，放置在工作台、地面时不会因为突出部件卡滞，堆叠收纳时也能保持平稳。

　　从结构建模的细节来看，光伏板的嵌入槽预留了双面胶粘贴与卡扣固定的双重安装位，生产装配时可以根据工艺条件选择固定方式，不需要额外修改壳体模具；内部的PCB板、储能电芯都设置了对应的定位柱与筋位，不需要额外打胶就能完成元件固定，减少装配工序；壳体采用上下分壳的结构，分型面设置在梯形台的最大轮廓处，装配时通过周圈的卡扣与底部两颗螺丝完成紧固，后期维护更换电芯或者检修电路时，拆开螺丝就能快速分离上下壳，维修便利性较好。

　　实际使用中，这款设备既可以平放在地面、桌面作为固定照明光源，也可以依靠倾斜的壳体侧面调整照射角度，不需要额外支撑物就能让光线投射到需要的作业区域；光伏板的受光面在设备放置时自然朝向斜上方，白天放置在露天环境下就能自主补能，不需要用户刻意调整摆放角度，对于野外作业人员来说，不需要花费额外时间打理设备，收工后随手放在营地露天位置，第二天就能获得满电的照明供给。壳体的材质选用常规的ABS工程塑料即可满足强度需求，整体重量控制在便携设备的合理区间，长时间背负携带不会造成明显的负重感，壳体表面做细晒纹处理，手持时摩擦力足够，沾水后也不容易打滑。
