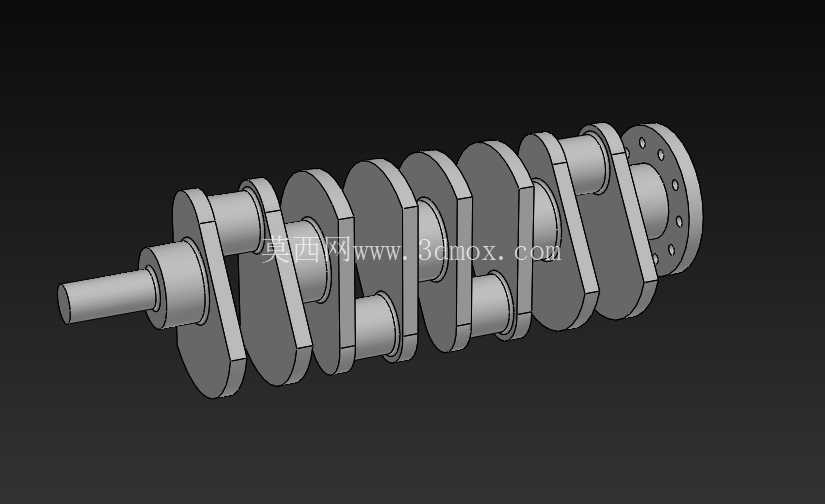

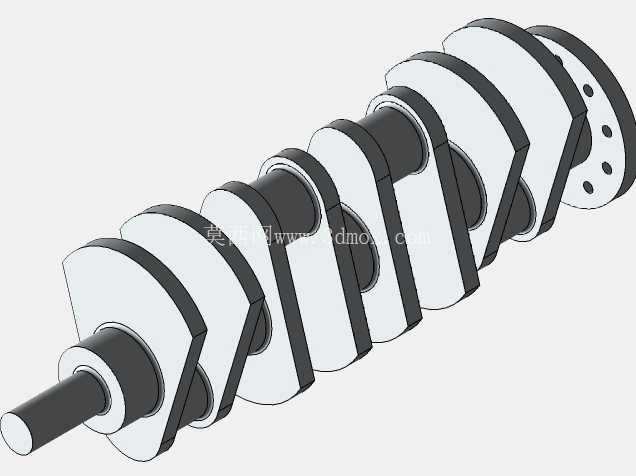

V型四缸发动机曲轴结构设计方案

　　作为内燃机动力输出的核心回转构件，这款适配V4布局内燃机的曲轴，在动力总成的载荷传递路径中承担着最复杂的交变应力作用，其结构合理性直接决定了整机的运转平顺性、NVH表现与服役寿命。从实际应用场景来看，这类V4构型曲轴常见于小排量高功率密度的动力单元，覆盖乘用车辆、小型通用动力设备、轻型摩托艇以及部分特种作业装备的动力系统，相比直列四缸布局，V型夹角的缸体布置让曲轴的轴向尺寸更紧凑，能有效压缩动力舱的纵向占用空间，适配对动力单元安装体积有严格限制的装备场景。

　　在功能特性层面，该曲轴通过四组错列布置的曲柄销，承接来自活塞连杆组传递的燃烧爆发压力，将活塞的往复直线运动转化为自身的旋转扭矩，最终通过后端的法兰盘将动力输出给传动系统。设计过程中针对V型缸体的夹角特性，对曲柄销的错相位角做了匹配调校，保证各缸的点火间隔均匀，避免出现动力输出的脉冲突变，同时平衡了不同缸体做功时对主轴颈的冲击载荷，减少运转过程中的轴颈偏磨风险。曲轴前端的轴颈用于安装正时驱动轮、减振皮带轮等附件，后端的法兰端面设置了定位销孔与螺栓连接孔，用于固定飞轮总成，法兰端的密封轴颈尺寸匹配常用的曲轴后油封规格，能直接适配成熟的密封组件选型，降低配套设计的重复工作量。

　　从结构设计思路来看，这款曲轴采用整体式锻造结构的建模逻辑，主轴颈与曲柄销之间通过圆滑过渡的曲柄臂连接，所有轴颈与臂面的交接位置都做了大圆角过渡处理，从根源上降低应力集中系数，避免交变载荷下的疲劳裂纹萌生。曲柄臂的截面采用椭圆形优化构型，在保证足够抗弯抗扭强度的前提下，尽可能去除非承载区域的冗余材料，控制曲轴整体的转动惯量，减少发动机加速过程中的回转阻力，同时对各曲柄臂的配重块形状做了针对性设计，通过不平衡量的匹配抵消活塞连杆组往复运动产生的一阶、二阶惯性力，让曲轴在额定转速区间内运转时的振动幅值控制在合理范围内，减少对主轴承座的冲击载荷。

　　在安装边界与尺寸适配方面，各档主轴颈的直径尺寸按照通用内燃机的主轴承座孔规格做了匹配设计，轴颈的长度尺寸对应主轴承瓦的宽度参数，安装时可直接选配对应规格的轴瓦组件，无需额外修改轴承座的安装尺寸。曲柄销的直径与宽度适配V4机型常用的连杆大头孔径，连杆轴颈的润滑油道采用斜向贯通设计，与主轴颈的主油道连通，发动机运转时压力机油可通过油道直接输送到连杆轴颈表面，形成稳定的润滑油膜，降低轴颈与轴瓦之间的摩擦损耗。曲轴的轴向定位设置在中间主轴颈位置，对应的止推片安装槽尺寸符合行业通用规格，可有效限制曲轴运转过程中的轴向窜动量，避免前后端密封件因窜动出现异常磨损。

　　实际建模过程中，对所有配合面的形位公差做了对应预留，主轴颈与曲柄销的圆柱度、各轴颈之间的同轴度、曲柄销的相位角偏差都按照量产内燃机的加工精度要求做了基准设定，模型中的所有倒角、退刀槽、油孔位置都参考成熟量产机型的工艺要求设计，既保证结构强度满足爆发压力下的载荷要求，也兼顾了实际加工过程中的工艺可行性，不会出现无法铣削、磨削的结构死角。配重块的外形轮廓在满足动平衡要求的前提下，尽可能避让缸体内部的加强筋与连杆运动轨迹，避免曲轴高速运转时与周边构件发生运动干涉，安装时只需按照常规的曲轴装配流程，将各档轴颈对应放入主轴承座，按规定扭矩拧紧主轴承盖即可完成初步安装，后续配合飞轮、正时轮、皮带轮等附件的装配，就能组成完整的曲柄连杆机构核心组件。
