12s2p软包50V电池段模组结构设计

　　在低速电动两轮车、户用储能备电、小型工业移动供电设备的开发场景中，这类50V电压等级的软包电池段模组是核心储能载体，区别于圆柱电芯、方形硬壳电芯的成组方案，软包电芯的成组设计需要兼顾空间利用率、电芯膨胀余量、汇流排连接可靠性以及模组整体的结构强度，本次呈现的12串2并软包电池段结构，正是针对这类中低压供电场景做的成组优化方案。从实际使用需求出发，这类电池段通常作为标准化储能单元，可通过多段串联或并联拓展成更大容量的电池包，适配不同功率等级的用电设备，比如在轻型AGV小车、便携式工业储能电源、家用离网储能系统中，单段50V的模组既可以独立作为供电单元，也能快速拼接组合，降低不同容量产品的结构开发成本。

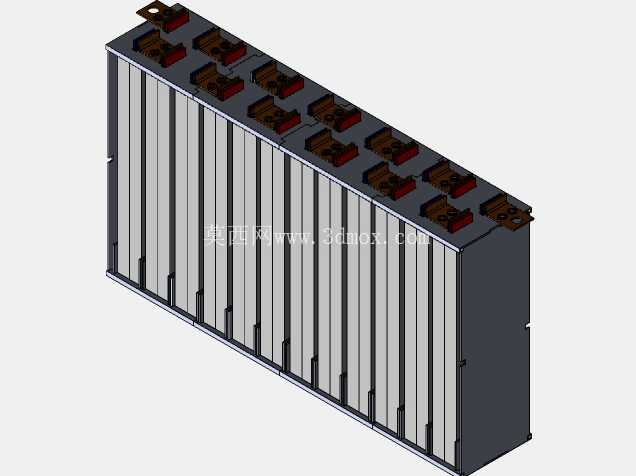

　　设计过程中首先要解决软包电芯的固定问题，软包电芯外壳为铝塑膜材质，抗挤压、抗穿刺能力弱，不能像硬壳电芯那样直接通过结构件刚性压装，因此模组侧面采用了等间距的竖向分隔筋结构，每一片电芯都被限制在独立的安装腔体内，相邻电芯之间预留了均匀的膨胀间隙，避免电芯充放电过程中发生鼓胀相互挤压导致的铝塑膜破损、内部短路问题，分隔筋同时承担了散热风道的导流作用，电芯工作时产生的热量可以顺着竖向间隙向上流通，配合顶部的汇流区域预留的走线空间，无需额外增加散热结构就能满足持续1C放电的散热需求。模组顶部的汇流排采用了分层排布设计，每两个并联电芯的极耳通过激光焊接连接到同一汇流片上，再通过串联汇流排依次连接12组电芯实现50V左右的额定电压输出，顶部的连接端子做了凸起式的防呆设计，不同极性的端子外形尺寸存在细微差异，避免组装或后续维护时出现接反的问题，同时端子位置预留了足够的螺栓连接空间，可适配铜排跨接、线束连接两种不同的接线方式，满足不同电池包整体布线的需求。

　　从安装边界来看，整个模组采用长方体规整外形，其中一侧设置了一体化的安装固定挂耳，挂耳上开有两个定位安装孔，可直接通过螺栓固定在电池包的箱体安装梁上，无需额外增加固定支架，模组的长宽尺寸严格匹配常规19英寸储能机柜的内部安装空间，单段模组的高度控制在标准电池包层间距范围内，多段堆叠时上下模组之间预留有5mm的绝缘间隙，可配合绝缘垫片实现层间绝缘。结构设计上还考虑了电芯的采样走线空间，顶部汇流区域预留了扁平的线槽，电压采集线、温度采集线可以顺着线槽规整排布，避免线束杂乱挤压到电芯极耳，每个电芯极耳位置都对应预留了温度传感器的安装位，可实时监测每一组并联电芯的工作温度，配合BMS实现过温保护。

　　不同于一体化浇筑的电池包结构，这种分段式的电池段设计在后期维护上更具优势，当某一段模组出现电芯衰减或故障时，可以单独拆下该段进行更换，无需拆解整个电池包，大幅降低运维成本，同时标准化的段体结构可以适配不同容量的产品开发，只需要调整组合的段数就能覆盖从1kWh到5kWh的不同容量需求，减少结构件的开模种类，降低批量生产的成本。在结构强度校核上，模组的外侧采用了整体式的侧板结构，侧板与内部的分隔筋采用卡扣加超声波焊接的方式连接，整体抗振动性能满足GB/T 31467中针对动力电池包的振动测试要求，在常规的路面颠簸、设备移动产生的振动工况下，不会出现电芯移位、汇流排脱落的问题，侧板表面做了绝缘喷塑处理，即使电芯出现轻微漏液也不会出现模组对外壳短路的风险。电芯的底部设置了整体式的绝缘缓冲垫，既可以吸收组装时的公差，也能在模组受到底部冲击时起到缓冲作用，避免硬接触导致的电芯损伤，缓冲垫采用阻燃EPDM材质，满足UL94-V0的阻燃等级要求，即使出现电芯热失控的极端情况，也能延缓热量向相邻模组传递的速度。
