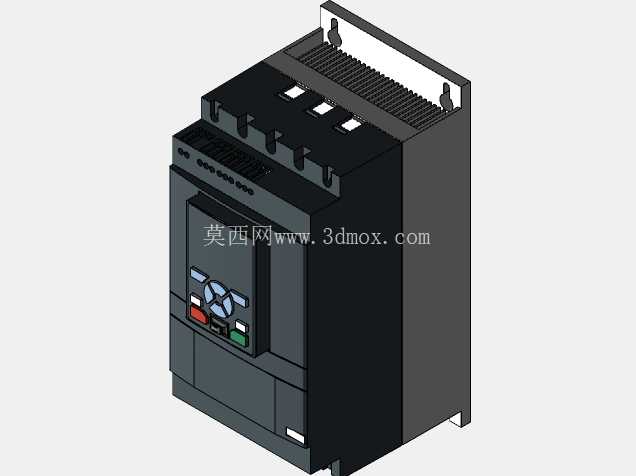

ABB PSTX45软启动器三维结构设计

　　在工业配电与电机控制场景中，电机直接启动带来的电网冲击、机械传动部件磨损一直是现场运维与设备设计阶段需要重点规避的问题，这款PSTX45系列软启动器的三维结构还原，完全围绕现场安装、柜内布局、接线运维的实际需求展开建模，没有冗余的装饰性结构，每一处外形特征都对应实际产品的功能设计。从结构布局来看，主体采用立式壁挂安装结构，背部预留的标准卡装挂耳完全适配行业通用的35mm标准DIN导轨安装尺寸，安装孔位的间距、挂耳的承重厚度都按照实际产品的安装承重要求做了等比例还原，建模时特意保留了挂耳处的倒角与卡扣间隙，方便设计人员在做电控柜布局时直接校核安装间隙，避免出现现场安装时导轨卡装不到位、与相邻元器件干涉的问题。正面操作区域的布局完全贴合现场运维的操作习惯，顶部的散热格栅采用斜向冲片结构，建模时还原了每一片散热齿的倾斜角度与间距，既保证柜内垂直风道的空气流通，又能避免上方掉落的金属碎屑直接落入设备内部造成短路风险，散热区域的高度占比接近整机高度的三分之一，匹配45A额定电流下的功率器件散热需求，结构设计上特意将散热齿与内部功率模块的安装位置做了对应，保证热传导路径最短，降低热阻。

　　正面的操作按键区域做了凹陷式防护设计，操作面板与外壳主体的落差刚好可以避免柜内布线时线缆剐蹭按键造成误触发，不同功能的按键采用差异化的外形与色彩区分，红色停止按键、绿色启动按键、蓝色功能按键的凸起高度做了区分，戴绝缘手套操作时也能通过触感快速识别按键功能，不需要低头仔细辨认标识，适配车间现场嘈杂、视线不佳的操作环境。主回路接线端子设置在设备顶部，端子排的间距按照大电流接线的安全爬电距离设计，每个接线位都预留了足够的线缆弯曲空间，适配10-16平方毫米的多股铜芯线缆接入，端子处的压线螺丝位置、标识槽的尺寸都做了1:1还原，设计人员在做柜内布线设计时，可以直接根据模型的端子位置规划线缆走向，计算线缆长度，避免出现线缆长度不足、弯曲半径不够的问题。控制回路接线端子设置在设备底部，与主回路端子上下分区，避免强电与弱电信号走线交叉干扰，端子排的防护盖板卡扣结构也做了还原，盖板开合的角度、卡扣的卡合量都参考实际产品的结构，方便后期运维时不需要拆除整机就能打开盖板接控制线。整机外壳采用阻燃工程塑料材质的结构设计，外壳的拼接缝隙、卡扣位置都做了细节还原，侧壁的加强筋结构既提升了外壳的结构强度，避免安装时受力开裂，又能作为辅助散热的结构增加外壳的散热面积。

　　在做设备集成设计时，这款三维模型可以直接导入电控柜装配体中，校核与相邻断路器、接触器、线槽的安装间隙，尤其是柜内深度方向的尺寸，设备背部与安装板的间隙、正面与柜门的安全距离都可以通过模型直接测量，不需要反复核对二维样本参数，能大幅减少电控柜设计阶段的错漏问题。建模过程中特意规避了容易被忽略的细节：比如设备底部的接地端子位置、侧面的产品标识铭牌凹槽、操作面板上的显示屏倾斜角度，显示屏的15度仰角刚好适配操作人员站立操作时的视线角度，不需要弯腰就能清晰查看屏幕上的运行参数。

　　从功能适配的角度，这款软启动器主要用于三相异步电机的软启动、软停止控制，内置的过载保护、缺相保护功能对应的内部模块安装位置，在模型的外壳内部预留了对应的安装空间，结构设计上保证内部模块与外壳的安全间隙，避免功率器件的热量直接传导到外壳表面造成烫伤风险。对于做生产线电控系统设计、旧设备电控改造的工程师来说，精准的三维模型可以直接用于布局干涉检查、安装支架设计、线缆走向规划，比二维样本的参数更直观，能提前发现安装空间不足、接线位置干涉等现场常见问题，减少现场安装的整改工作量。
