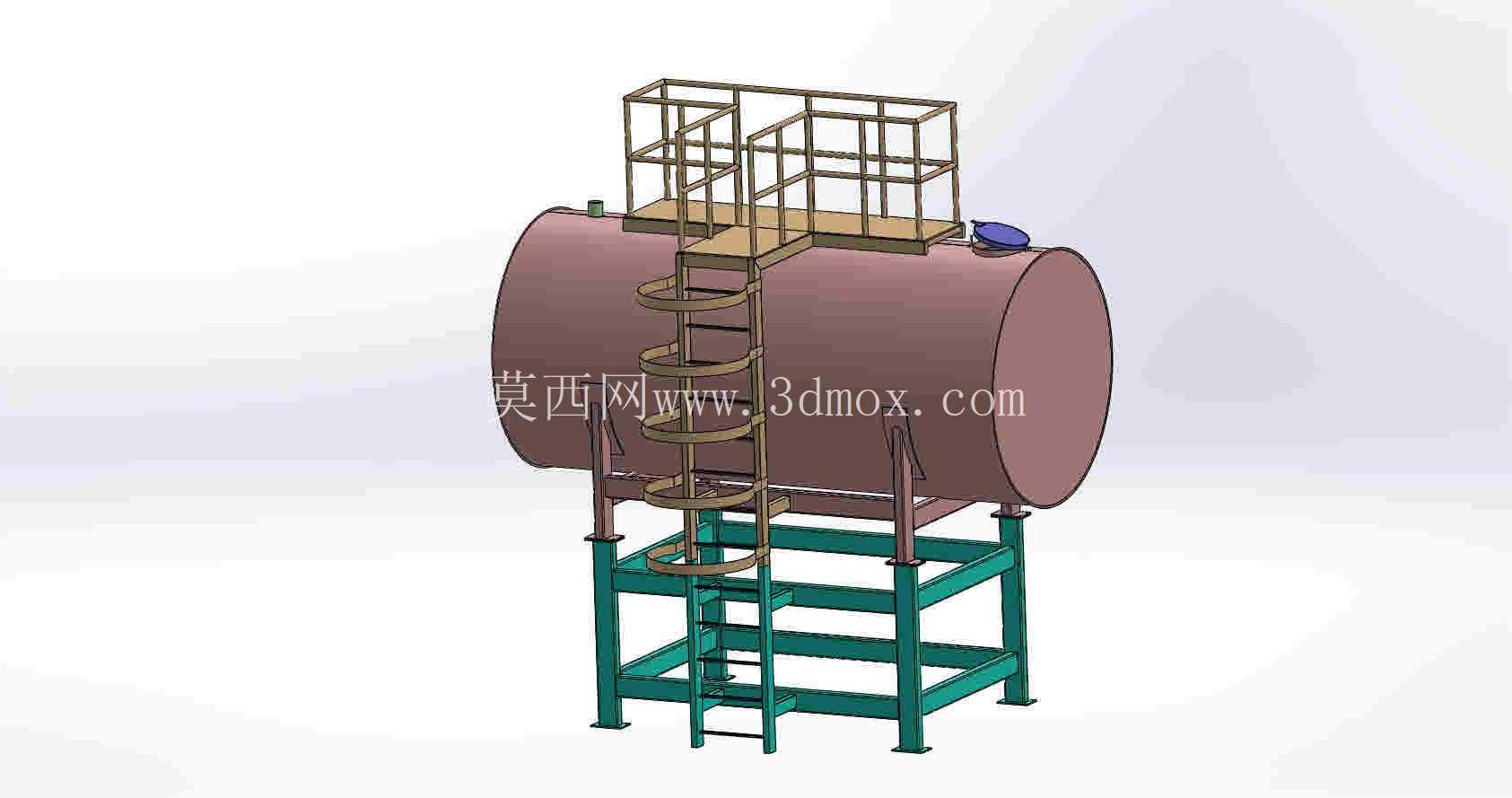

带检修平台爬梯的卧式储油罐体结构

　　这套卧式储油结构，核心应用场景集中在电力配套的绝缘油存储、中小型工业厂区的燃油中转存储、以及生产环节的工艺油料暂存环节，区别于立式储罐的大容积占地特性，卧式结构更适配场地高度受限、单罐存储量需求在中等区间的布设场景，日常运维中可直接承担油料静置存储、杂质沉降、油料中转缓冲的实际功能，罐体顶部预留的检修口可直接对接油料加注、取样检测、内部清淤的作业需求，顶部设置的操作平台可承载两名运维人员同时开展作业，周边的护栏高度符合工业临边作业的防护要求，避免巡检或检修作业时的坠落风险。

　　从结构设计逻辑来看，罐体采用标准椭圆封头的卧式承压结构，筒身壁厚根据存储油料的静压力、环境温度变化带来的膨胀应力做了匹配选型，罐体底部的鞍式支撑座直接将罐体载荷均匀传导至下方的钢制支撑架上，支撑架采用型钢焊接的框架式结构，四根主立柱做了落地式的脚盘设计，可直接通过膨胀螺栓与混凝土地面做刚性固定，安装时需要保证支撑架整体水平度偏差控制在千分之二以内，避免罐体长期偏载导致的局部应力集中、焊缝开裂问题。

　　爬梯结构采用护笼式设计，从地面层一直延伸至顶部操作平台，爬梯踏步做了防滑处理，护笼的竖向栏杆间距、横向箍圈的排布完全符合工业爬梯的安全设计规范，运维人员攀爬时可全程处于防护范围内，爬梯与支撑架、爬梯与罐体之间的连接均采用可拆卸的螺栓连接结构，方便后期运维时的部件更换，也可根据现场实际安装高度做局部的尺寸调整。顶部操作平台的铺板采用花纹钢板材质，平台与罐体顶部的人孔位置精准对齐，人孔旁预留的小平台区域可放置检修工具、油料取样器皿，不用额外搭设临时作业架，平台侧边预留的管接口位置可直接对接呼吸阀、液位计、温度传感器等配套附件，不用在罐体上额外做开孔焊接，减少罐体焊缝渗漏的风险点。

　　从安装边界尺寸来看，整套结构的横向跨度、纵向长度、总高度都适配常规工业厂房的门廊、厂区户外预留设备区的尺寸要求，支撑架底部的架空高度预留了足够的阀门安装、管路对接空间，罐体底部的排污口位置刚好处于架空区域的中心位置，方便后期对接排污管路、开展油料杂质排放作业。设计过程中充分考虑了户外布设的耐候性需求，钢制结构件的焊接位置都做了圆角过渡处理，避免应力集中的同时也方便后期做防腐涂装，罐体与支撑座之间垫有减震缓冲垫，可抵消环境震动、油料晃动带来的结构共振，延长整套结构的使用寿命。日常运维过程中，人员可通过爬梯直达顶部平台，不用借助额外的登高设备，巡检时可直接在平台上观测液位、检查附件密封情况，检修时可直接通过人孔进入罐体内部，整套结构的载荷冗余量可满足满油状态下的长期静载需求，也可承受常规检修作业时的动载冲击，不会出现结构变形、失稳的问题。
