30A四插片式车用机械继电器结构

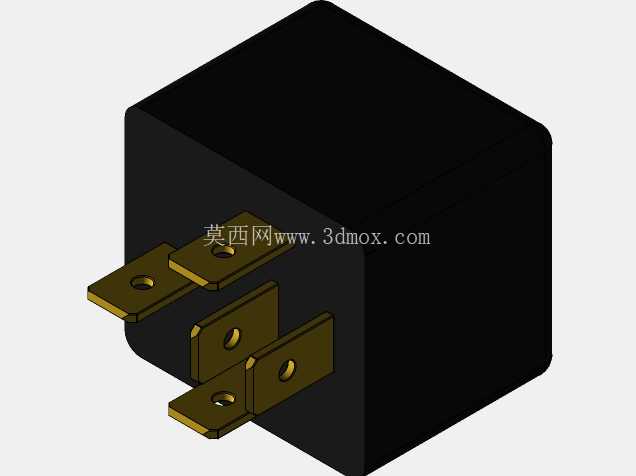

　　在车载低压电控回路、小型工业设备自控线路的搭建过程中，这类四插片结构的30A机械继电器是极为常用的通断执行元件，核心作用是通过小电流控制回路的信号触发，实现大电流负载回路的通断切换，避免控制端开关直接承载大电流出现烧蚀、接触不良等故障，常见于车辆灯光控制、油泵供电、散热风扇驱动，以及小型工控设备的负载切换场景中。从结构设计来看，该继电器采用方形密封壳体设计，主体外壳为绝缘阻燃工程塑料材质，整体轮廓做了圆角过渡处理，既可以避免安装过程中棱角刮伤线束绝缘层，也能提升壳体的抗冲击能力，适配车载、工业现场等存在振动的使用环境。

　　四个引出插片采用黄铜基材表面镀锡处理，插片上预留标准安装孔位，既可以适配标准快插端子实现快速接线，也能通过螺丝锁付的方式完成接线固定，兼顾不同装配场景的需求；插片的排布间距符合通用车用继电器的安装规范，可直接匹配市面上多数标准继电器插座，无需额外调整安装位。设计过程中，插片与壳体的衔接位置做了密封灌胶处理，能够阻挡日常使用中的灰尘、水汽进入壳体内部，避免触点氧化导致接触电阻升高，延长元件的实际使用寿命。

　　壳体内部核心为电磁驱动机构与银合金触点组，线圈通电后产生电磁吸力带动衔铁动作，实现触点的吸合与断开，30A的额定载流能力可以满足多数12V/24V低压系统下的大电流负载通断需求，触点的分断行程经过优化，能够在分断时快速拉断电弧，减少触点烧蚀概率。从安装边界来看，该继电器的方形壳体尺寸紧凑，既可以通过配套的插座实现导轨式安装，也能通过固定支架直接锁附在设备钣金面上，安装时需要预留足够的接线空间，保证插片与端子连接后线束不会出现过度弯折，同时要避开高温热源区域，防止壳体长期处于高温环境下出现老化变形。

　　在三维建模过程中，需要重点保证四个插片的相对位置精度、插片厚度与宽度尺寸符合通用端子的适配要求，壳体的外形轮廓与安装孔位要和实际量产产品一致，方便设计人员在做整机布线、安装布局时直接调用模型，提前排查安装干涉、线束走向不合理等问题。这类继电器的触点回路与线圈回路做了电气隔离设计，控制端的低电压信号不会串入负载回路，能够提升整个电控系统的抗干扰能力，在实际选型应用中，需要根据负载的冲击电流特性预留足够的载流余量，避免长时间过载运行导致触点粘连。不同于PCB焊接式的小型继电器，这种插片式大电流继电器的接线更便捷，维护更换时无需拆解电路板，直接拔插即可完成替换，非常适合售后维护频率较高的车载设备、户外工控设备使用。建模时壳体表面的分型线、插片与壳体的衔接台阶都做了写实还原，能够直观呈现产品的实际装配结构，方便结构设计人员在做配套插座、固定支架设计时直接参考尺寸，减少反复打样验证的周期。
