苏联产干簧继电器结构三维设计

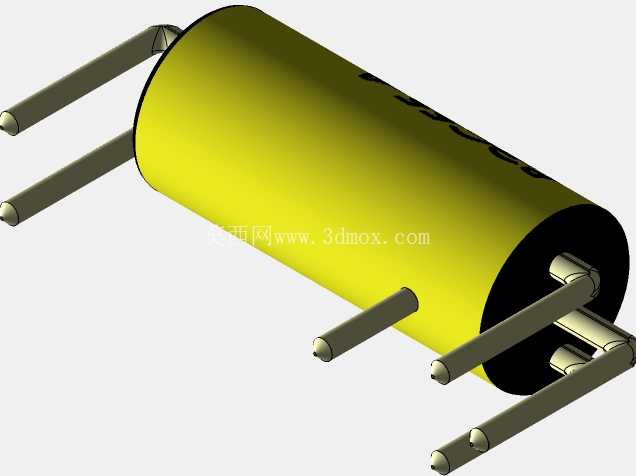

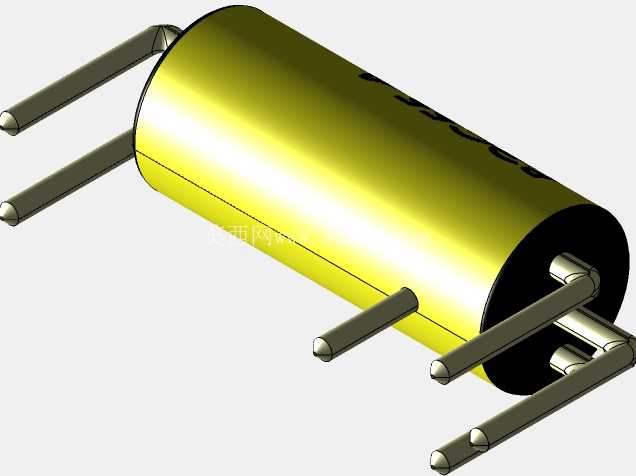

　　从结构设计来看，这款继电器的引脚采用直插式硬引脚设计，引脚直接从壳体端面引出，没有额外的弯折应力释放结构，适配老式印刷电路板的通孔焊接工艺，引脚直径与当时苏制PCB板的标准钻孔尺寸完全匹配，焊接时不需要额外扩孔，引脚伸出壳体的长度经过严格核算，既保证焊接时焊锡不会顺着引脚渗入壳体内部破坏密封结构，也能保证插入波峰焊工装时的定位精度，不会出现引脚歪斜导致的虚焊问题。壳体内部的干簧管采用轴向居中固定方式，线圈绕制在绝缘骨架上，骨架与外壳之间留有均匀的气隙，既可以降低线圈工作时的温升，也能避免线圈发热直接传导到干簧管上，导致干簧管的玻璃壳体出现热应力开裂。干簧继电器作为小功率控制回路里的经典切换元件，在老式苏制工控设备、通讯交换装置、高压检测回路里的应用占比极高，这类元件依靠线圈励磁驱动密封腔体内的干簧触点完成通断，相比普通电磁继电器，触点被惰性气体完全密封，不存在氧化积灰问题，接触电阻长期稳定，动作速度快，在低电平信号切换场景下的可靠性远超普通敞开式触点继电器。本次还原的这款苏制干簧继电器，整体采用圆柱形密封壳体结构，主体外壳为金属材质做屏蔽处理，能有效降低外界电磁干扰对触点动作的影响，避免强电磁环境下出现误触发问题。

　　在实际设备选型应用中，这类圆柱形干簧继电器通常用在信号采样回路、安全联锁回路里，比如老式电站的信号屏、铁路信号控制装置、早期的程控交换设备里，依靠其密封触点的高可靠性，实现弱信号的无氧化通断，不会因为长期暴露在工业环境里出现触点接触不良的问题。设计这款三维模型时，首先还原了壳体的圆柱度公差，保证外壳与安装座的配合间隙均匀，不会因为壳体椭圆导致安装卡滞；其次对每一根引出引脚的位置度做了约束，所有引脚的中心距公差控制在0.1mm以内，完全匹配对应PCB的焊盘位置，避免装配时出现引脚对不准焊盘的问题。

　　从安装边界来看，这款继电器的径向最大尺寸为壳体圆柱外径，轴向尺寸包含引脚伸出长度，在做PCB布局时，需要在壳体周边预留至少2mm的安全间隙，避免周边过高元件干涉继电器的插装，同时引脚的焊接面要与PCB板面保持垂直，焊接温度不能超过规定值，防止高温通过引脚传导到内部密封处破坏密封性能。不同于现在常见的塑封方形继电器，这款苏制干簧继电器的金属外壳还具备额外的屏蔽接地功能，其中一根引脚与外壳连通，焊接时可以直接接PCB的保护地，进一步提升抗干扰能力，在强电设备周边的控制回路里使用时，能有效避免浪涌信号导致的触点误动作。

　　在结构细节上，壳体两端的密封端盖采用压合工艺固定，端盖与壳体之间的密封缝做了滚压处理，保证内部的惰性气体不会泄漏，模型还原了端盖处的压合纹理，能直观看到密封结构的工艺特征，对于复刻老式苏制电子设备、维修老旧工控装置的结构设计人员来说，这个模型可以直接用于PCB布局校验、安装空间校核，不需要再手动测量实物尺寸，能大幅提升老旧设备修复时的设计效率。另外，这款继电器的触点切换容量虽然不大，但因为触点密封的特性，在易燃易爆环境的小信号控制场景里也有应用，不会因为触点通断时的电火花引燃周边易燃易爆介质，这也是这类密封干簧继电器区别于普通继电器的核心应用优势。建模过程中对引脚的根部做了圆角过渡处理，还原了实际生产时引脚与端盖之间的绝缘密封结构，避免引脚与金属外壳之间出现短路问题，绝缘衬套的厚度也按照实物比例还原，保证爬电距离满足低压电气设备的安全要求。
