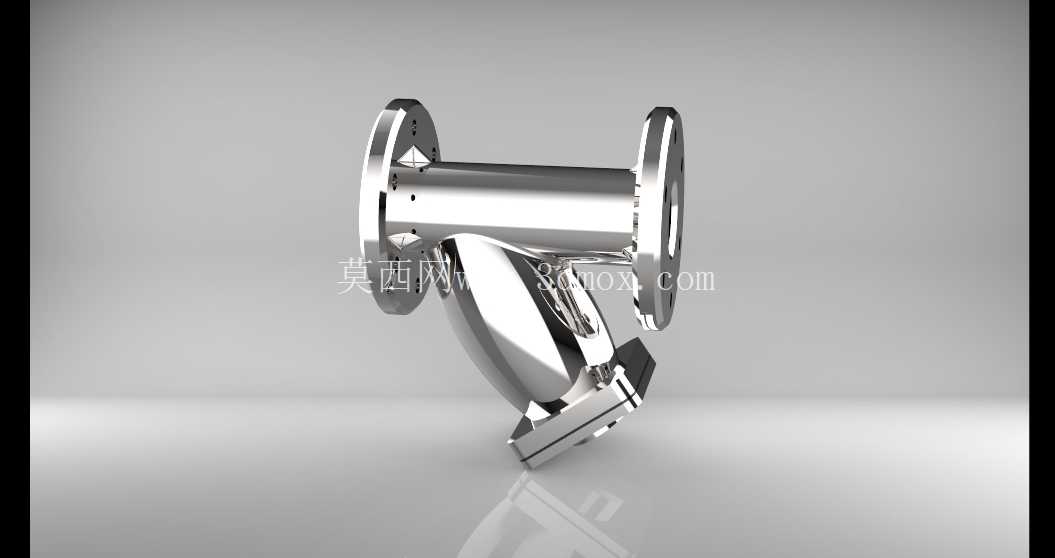

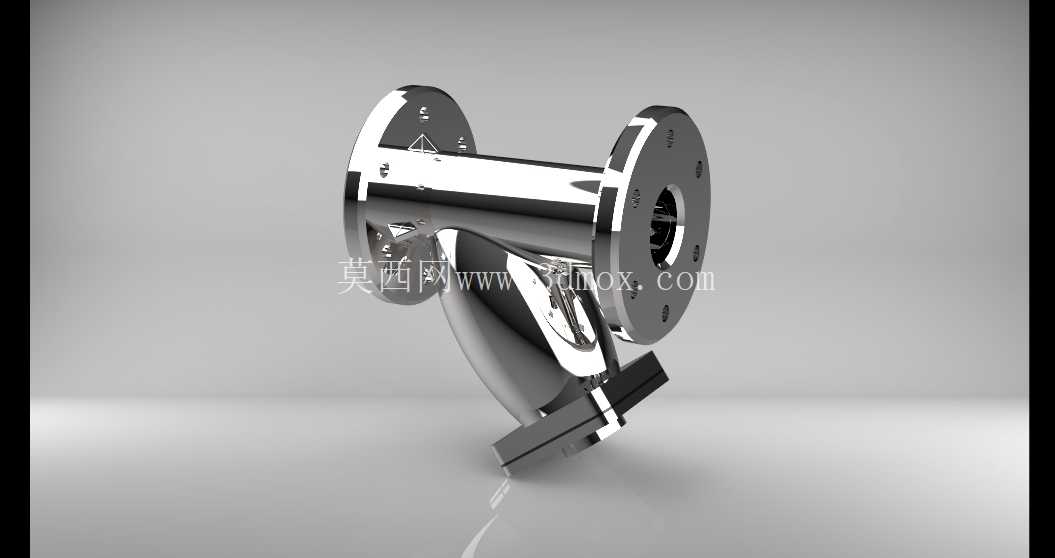

法兰连接式Y型管道过滤装置结构模型

　　在化工流体输送、市政给排水、蒸汽管网、暖通循环水系统的管路设计中，Y型过滤器是不可或缺的管路附属保护部件，这款法兰连接的Y型过滤装置三维结构，完整还原了该类部件的实际装配关系与外形特征，可直接用于管路系统的三维布管干涉校验、支吊架载荷核算以及安装空间预留设计。从实际工程应用场景来看，该类过滤器通常安装在泵组入口端、控制阀上游、仪表取源部件前端，以及减压阀、疏水阀、流量计等对管路清洁度有要求的设备之前，避免流体携带的焊渣、金属碎屑、管道锈蚀颗粒、介质结垢块等固体杂质进入下游精密设备，造成密封面划伤、阀芯卡涩、叶轮磨损、测量孔道堵塞等故障，有效延长整套管路系统的连续运行周期，降低非计划停机检修的频次。

　　从功能特性来看，这款Y型过滤器采用直通式Y型分流结构，介质从一端法兰进入腔体后，顺着倾斜设置的过滤筒流向出口端，固体杂质被拦截在过滤筒的滤孔内侧，沉积在下方的排污容腔内，无需拆解主管道即可通过底部的排污端盖完成杂质清理，相比直角式过滤器，其流体流道更顺滑，局部阻力损失更小，适合对管路压损有严格要求的连续运行工况。过滤元件采用穿孔金属板加金属丝网的复合结构，可根据输送介质的特性、杂质粒径分布选择不同的过滤精度，常规水系统工况多选用18-30目滤网，蒸汽系统可选用40-60目滤网，化工腐蚀性介质工况可更换为不锈钢或衬氟材质的过滤元件，适配不同的介质温度、压力与腐蚀等级要求。

　　从设计思路层面拆解，该模型的结构设计充分考虑了工程安装与维护的便利性：两端采用标准法兰连接结构，法兰密封面、螺栓孔中心距、法兰厚度均匹配对应压力等级的管路法兰标准，可直接与同公称通径、同压力等级的管道、阀门法兰对接，无需额外加工过渡连接件；阀体与过滤腔的倾斜角度设置为45度，既保证了足够的杂质存储容积，又控制了整体安装高度，避免在架空管路、管沟内安装时出现空间不足的问题；底部排污端盖采用快拆结构，端盖与阀体之间设置密封垫片，通过螺栓压紧实现密封，清理杂质时仅需拆卸端盖即可抽出过滤筒进行冲洗或更换，无需将整个过滤器从管路上切割拆除，大幅缩短维护作业时间。

　　关于外形尺寸与安装边界，该类Y型过滤器的结构尺寸随公称通径、压力等级变化，建模时严格遵循管路附件的尺寸规范：两端法兰的端面间距满足同规格阀门的安装长度要求，可直接替换管路上同长度的闸阀、截止阀，无需调整管道切割长度；过滤腔的倾斜向下延伸长度需在安装时预留足够的操作空间，尤其是底部排污端的下方，需预留不小于200mm的操作空间，方便拆卸排污螺栓、承接排出的杂质与残留介质；过滤器的安装方向需严格遵循阀体上的介质流向标识，排污腔必须向下倾斜安装，若安装在垂直管路上，需选择介质自上而下流动的管段，保证杂质能够顺利沉积到排污腔内，避免杂质堆积在过滤筒上方造成滤网堵塞、流道通径减小。

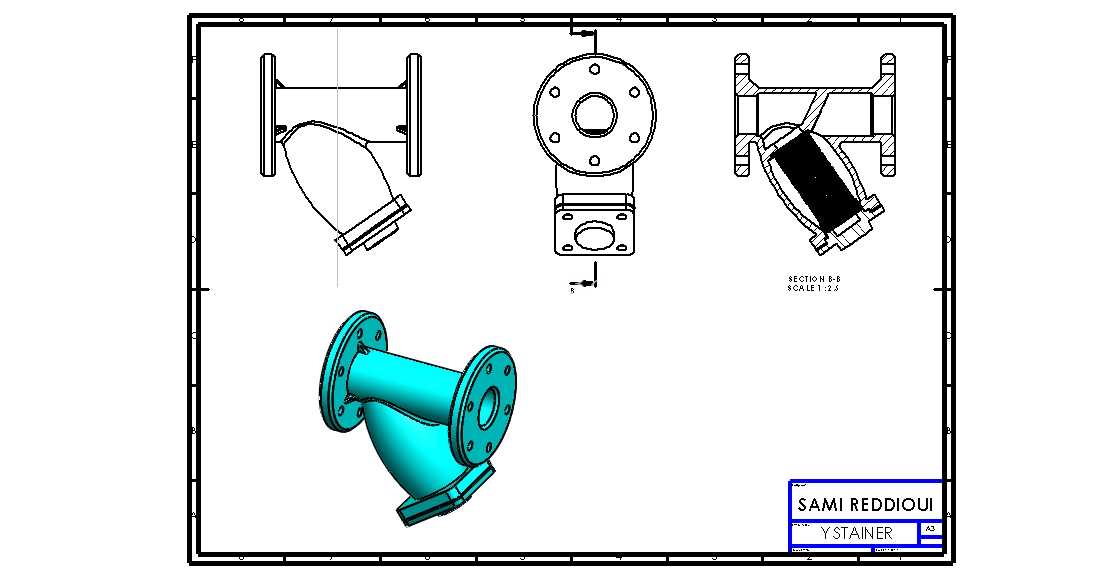

　　在三维建模过程中，该模型完整还原了各部件的装配关系：阀体采用铸造一体结构，流道内壁做圆弧过渡处理，避免出现直角台阶造成的介质湍流与局部冲蚀；过滤筒与阀体之间设置定位台阶，安装后过滤筒不会被介质冲力推动移位；法兰密封面加工有水线结构，保证垫片压紧后能够实现可靠密封，避免介质泄漏。在管路系统三维设计中，调用该模型时需重点校验过滤器与周边管道、支吊架、其他阀门的安装间隙，尤其是过滤筒侧方与下方的操作空间，避免后期维护时无法拆卸排污端盖；同时需根据管路的介质流向调整模型的安装方向，避免反向安装造成过滤功能失效、管路压损异常升高。对于需要设置旁路的管路系统，该Y型过滤器可与前后检修阀、旁路阀组成过滤旁路组，在不停机的状态下完成过滤器的清理与滤网更换，适合连续生产不允许断流的工艺管路场景。
