管道支撑用对开式水管固定支座结构

　　在民用给排水、工业流体输送、暖通空调管路布设场景中，管路的径向固定与轴向限位是保障管线长期稳定运行的核心环节，这款对开式水管固定支座，正是针对中小口径金属、硬质非金属管路的安装支撑需求设计的承载构件。日常管线布设中，若缺乏可靠的支撑约束，管路会因内部流体脉动、设备运行振动、环境温度形变产生位移偏移，轻则造成接口密封失效渗漏，重则引发管路变形开裂，这类支座的核心作用就是通过抱紧约束将管路载荷传递至安装基础，抵消各类交变载荷对管线的影响。

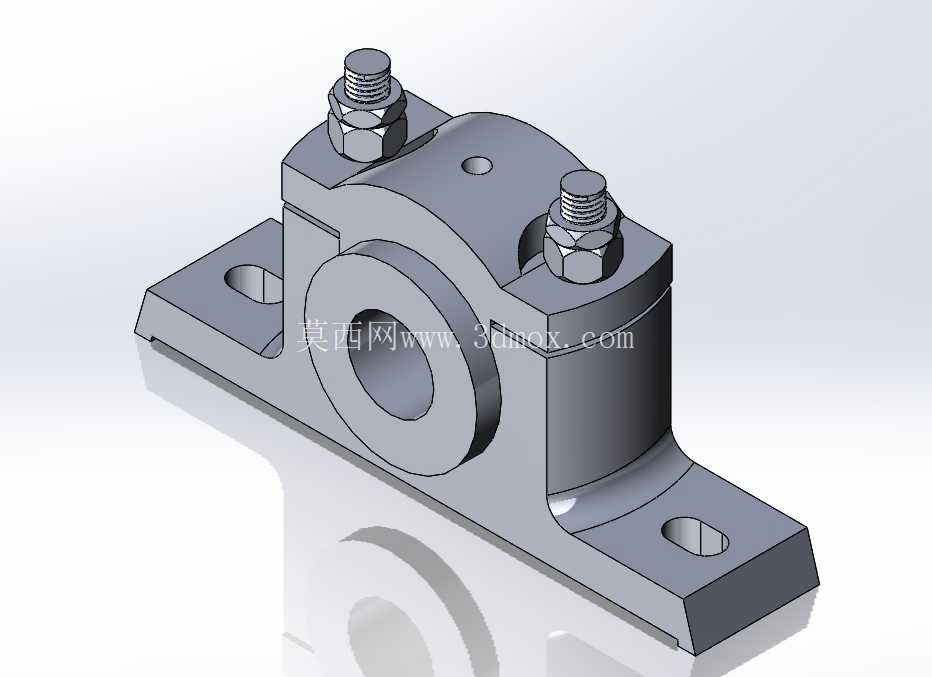

　　从结构设计逻辑来看，这款支座采用上下对开的分体式抱合结构，下半部分为一体成型的承载基座，上半部分为配套的压盖，两者通过两侧的螺栓螺母副实现锁紧，这种结构最大的优势是安装维护便捷，无需从管路端部穿套，可在管线任意位置定位后直接扣合锁紧，非常适合已布设完成的管线改造、局部支撑点位补装场景。基座两侧设计有带安装沉孔的延伸翼板，沉孔结构可将固定螺栓的头部完全埋入翼板平面内，避免螺栓突出影响安装平面贴合度，同时防止螺栓外露锈蚀后影响拆卸维护，翼板的开孔采用长圆孔设计，可在安装时提供一定的位置调整余量，抵消基础预埋、安装定位时的尺寸偏差，降低现场安装的对位难度。

　　支座的核心抱合区域为与管路外径匹配的圆弧型腔，型腔表面做了贴合度优化，确保锁紧后与管路外壁形成足够的接触面积，避免局部应力集中压伤管壁，尤其是针对PVC、PPR等塑性材质管路，足够的接触面积可以分散锁紧压力，防止管壁被压瘪变形。两侧的锁紧螺栓采用标准六角头螺栓配六角螺母，螺栓杆部预留足够的调节行程，可适配一定范围内的管径公差，也可根据管路保温层厚度调整锁紧间隙，满足带保温层管路的支撑需求。基座底部与安装基础接触的平面做了平面度管控，确保安装后支座与基础面完全贴合，避免出现点接触导致的支撑不稳、振动异响问题。

　　从安装边界尺寸来看，这款支座的整体宽度适配DN25-DN50区间的常规中小管径，基座总长度控制在120mm-180mm区间，翼板安装孔的中心距根据管径不同对应调整，安装时只需在基础面预留对应位置的螺栓孔，或采用焊接、膨胀螺栓固定的方式即可完成安装，整体安装高度较低，不会过多占用管廊、设备旁的布设空间，适合空间紧凑的管路布设场景。在实际选型应用中，这类支座可根据使用环境选择铸铁、铸钢、不锈钢等不同材质，普通给排水场景采用铸铁材质即可满足强度与防腐需求，化工腐蚀场景则可选用不锈钢材质或做表面防腐涂层处理，锁紧螺栓的强度等级默认采用4.8级普通碳钢螺栓，重载、振动较大的场景可更换为8.8级高强度螺栓提升锁紧可靠性。

　　在结构细节处理上，支座的所有棱角位置都做了倒角处理，避免安装过程中尖锐边角划伤施工人员，也防止应力集中导致的部件开裂；抱合圆弧与上下分体结合面的位置做了错位避让设计，确保上下部分扣合后圆弧面完全对齐，不会出现错台卡滞管壁的问题；螺栓穿过的基座通孔与压盖通孔做了同轴度管控，避免螺栓穿装时出现卡滞，提升现场装配效率。不同于普通的管卡结构，这款支座的基座部分做了加强筋结构设计，在抱合型腔与翼板的连接位置设置过渡加强结构，大幅提升基座的承载能力，可承受管路充液后的垂直载荷，同时抵抗管路轴向窜动带来的冲击力，在普通民用建筑给排水管路中，单组支座可支撑1.5m-2m间距的管路载荷，在工业流体管路中，可根据管路重量、流体密度适当缩小支撑间距，保障支撑可靠性。

　　实际应用中，这类支座除了固定直段管路外，也可在管路弯头、阀门、仪表接口等应力集中点位附近布设，抵消接口位置的应力集中，避免接口长期受交变载荷出现渗漏问题。相较于焊接式的管路支撑结构，这种螺栓锁紧的分体结构后期维护拆卸更加便捷，若管路需要更换、局部调整，只需松开两侧螺母即可取下支座，无需切割破坏原有结构，大幅降低后期运维成本。在建模过程中，所有配合尺寸都按照机械设计公差标准做了适配，螺栓与通孔的间隙、上下结合面的贴合度、圆弧型腔的尺寸公差都经过校验，可直接用于工程出图、3D打印样件验证、数控加工生产，结构无冗余设计，在满足承载强度的前提下尽可能控制整体重量，降低材料成本与安装负重。
