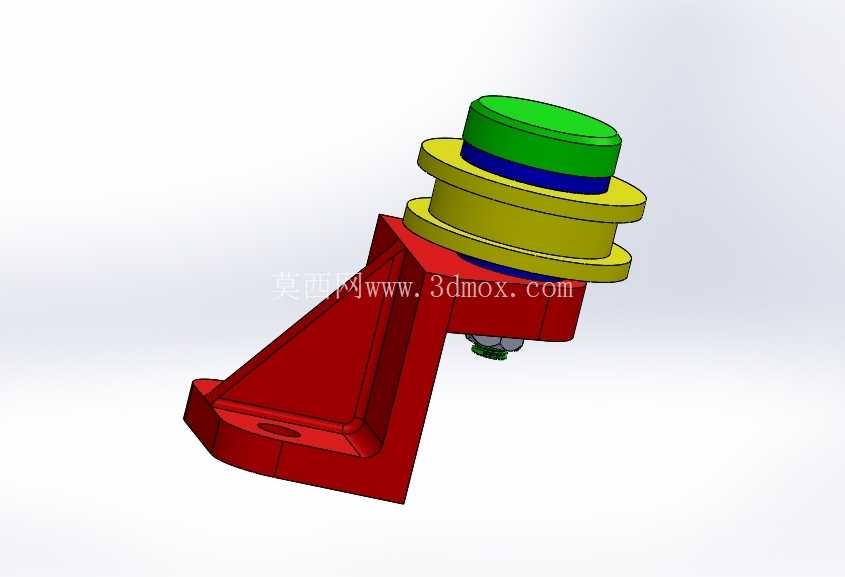

带安装座的导向滑轮支撑组件结构设计

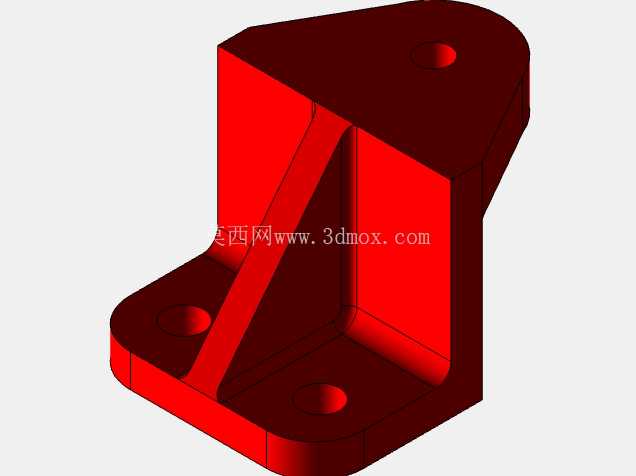

　　日常做输送线、小型传动机构改型时，经常会遇到皮带、柔性线缆走线方向需要调整的场景，直接让柔性件搭在机架棱角上，短时间运行就会出现外层磨损、张力不均跑偏的问题，这时候就需要这类带一体式安装座的滑轮支撑结构来做过渡导向。这个组件的安装底座采用带斜向加强筋的角座结构，底座平面预留了沉头安装孔，安装时可以直接通过螺栓固定在设备的型材立面、平台侧边或者机架的安装面上，不需要额外做焊接转接支架，沉头孔的设计能保证螺栓头完全沉入座体平面，不会突出干涉周边走线或者其他运动部件。

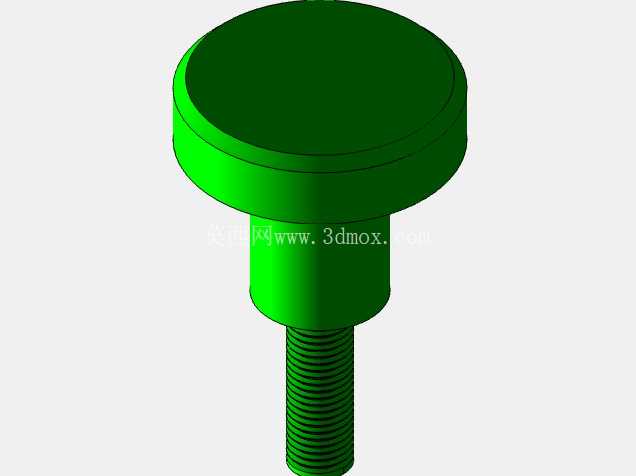

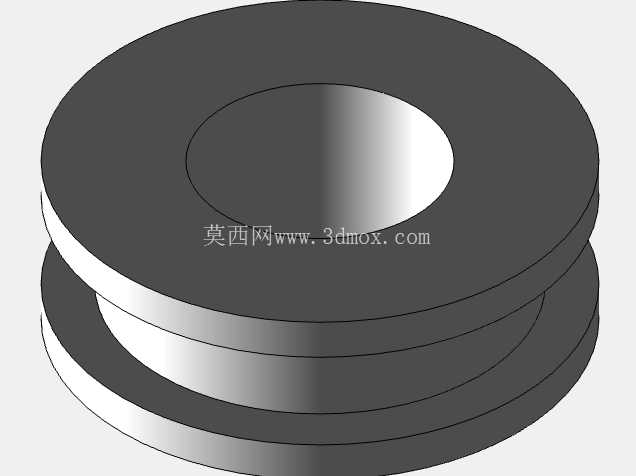

　　底座的斜向支撑臂从安装面向上延伸，和滑轮安装轴的轴线形成固定的夹角，这个角度是根据常见的90度转向走线场景设计的，能让进出滑轮的皮带或者线缆保持合适的包角，避免柔性件在轮槽内出现侧向滑移。滑轮部分采用分层堆叠的装配结构，最外层的轮缘做了圆弧过渡的槽型，槽宽适配常用的平皮带、圆皮带以及小直径的控制线缆，轮体和支撑臂之间设置了耐磨垫片，能减少转动时的端面摩擦，避免长期运行后出现轮体晃动、轴向窜动的问题。轮体中心的转轴和支撑臂采用过盈配合加紧固件锁止的结构，转轴不会随轮体转动，转动副的摩擦阻力更小，不需要频繁加注润滑脂就能长期稳定运行。

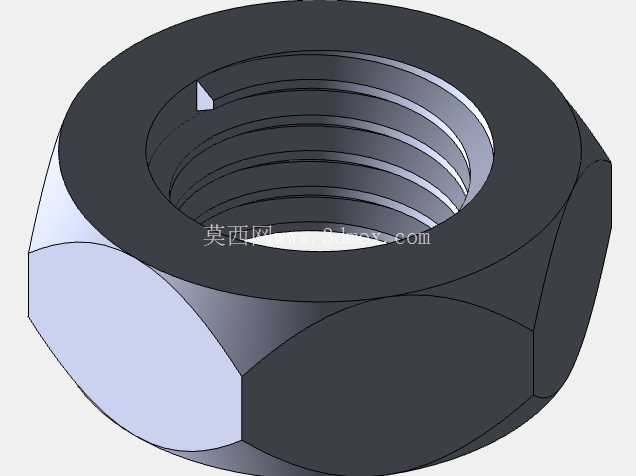

　　从安装边界来看，整个组件的外轮廓没有突出的尖锐棱角，底座的安装孔距适配常规的30、40系列工业铝型材的槽距，也可以直接固定在厚度5mm以上的钢板安装面上，安装时只需要保证滑轮的轮槽中心和进出线的中心处于同一平面，就能避免柔性件出现偏磨。在实际应用中，这类结构除了用在输送线的皮带张紧、转向位置，还可以用在小型起重设备的线缆导向、自动化设备的拖链过渡位置，甚至一些门窗的滑动机构、健身器材的拉索导向场景也能适配。设计的时候特意把支撑臂的厚度做了加厚处理，在承受侧向拉力的时候不会出现形变，紧固件全部采用标准内六角或者外六角件，后期维护更换零件的时候不需要特殊工具，普通的公制扳手就能完成拆装。

　　轮体的端面做了分层的限位结构，最顶部的端盖通过紧固件和转轴固定，能把轮体、垫片全部限制在转轴的有效长度范围内，不会因为长期运行出现零件松脱掉落的问题，即使是在有振动的设备上使用，也能保持结构的稳定性。做三维建模的时候，每个零件的配合公差都按照常用的机械加工精度设置，安装孔的位置、转轴的同轴度都做了约束，直接导出工程图就能用于机加工或者3D打印打样，不需要再额外调整配合间隙。
