内燃机配气机构发动机摇臂结构设计

　　这款摇臂是内燃机配气机构里的核心传动构件，日常在四冲程汽油机、柴油机的缸盖总成里承担气门升程控制的关键作用，直接决定进排气门的开闭时序与升程精度，是影响发动机充气效率、动力输出平顺性的基础零件。从实际装车场景来看，这类摇臂多适配顶置凸轮轴结构的小排量动力单元，在乘用车自然吸气机型、小型通用动力汽油机里应用广泛，工作过程中需要反复承受凸轮轴型面传递的周期性冲击载荷，同时要把凸轮的旋转运动转化为气门杆端的直线往复动作，整个传动链路里的摩擦损耗、接触应力分布都直接关联整机的配气相位精度与长期运行可靠性。

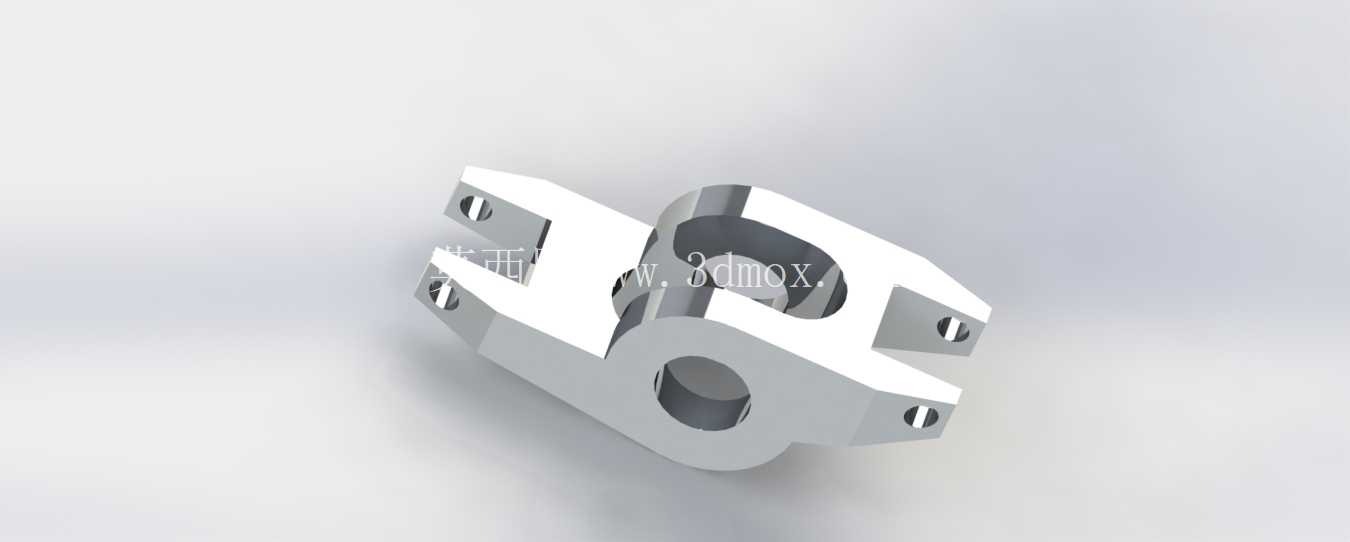

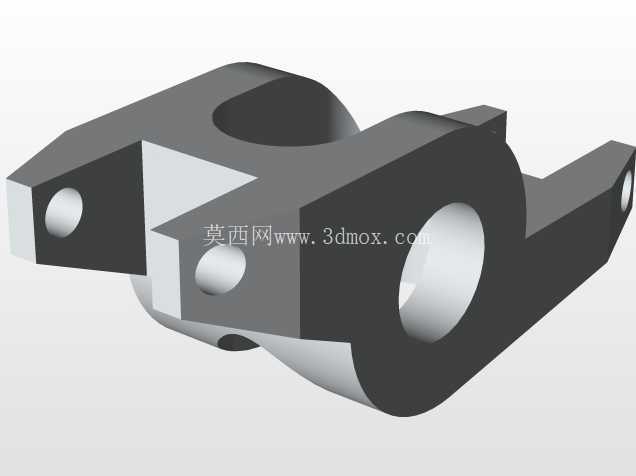

　　从结构设计逻辑来看，这款摇臂采用了分体式叉形端与铰接孔集成的构型，中间的大直径通孔是摇臂轴安装位，孔壁预留了均匀的润滑油道布放空间，工作时机油会从缸盖油道经摇臂轴内部油孔进入配合间隙，在轴与孔之间形成稳定的压力油膜，避免高转速下的干摩擦磨损。两端的叉形夹持结构分别对应凸轮接触端与气门驱动端，接触位置做了局部加厚处理，对应区域的壁厚比非受力段高出40%左右，用来抵消凸轮冲击带来的局部应力集中，避免长期交变载荷下出现根部开裂问题。叉形臂上的四个小直径通孔是减重孔同时兼做润滑油导流孔，既可以降低摇臂自身的往复运动惯量，减少凸轮轴驱动扭矩损耗，也能让飞溅的机油顺着孔壁流到两端接触副位置，强化润滑效果。

　　安装边界层面，摇臂轴安装孔的同轴度公差控制在0.02mm以内，两端叉臂的对称度公差不超过0.03mm，确保安装后摇臂摆动过程中不会出现偏磨，气门杆端的受力始终保持在中心线上，避免气门杆出现偏磨导致的密封不严问题。摇臂的摆动行程设计匹配对应凸轮型线的最大升程，预留了0.3mm左右的气门间隙调整余量，适配不同热膨胀系数的缸盖材料在冷机、热机状态下的尺寸变化，避免热态下气门关闭不严导致的缸压泄漏问题。和传统的冲压钢板摇臂相比，这款一体加工的构型在接触刚性上有明显优势，高转速下的形变更小，配气相位的偏差可以控制在1°曲轴转角以内，能够满足高转速动力单元的配气精度要求。

　　实际选型匹配过程中，这类摇臂需要和对应型线的凸轮轴、匹配刚度的气门弹簧配合使用，摇臂的杠杆比经过精确核算，在保证气门升程满足进气流量要求的前提下，尽可能降低凸轮轴的驱动负荷，减少整机的机械损耗。摇臂与凸轮接触的端面设计了微弧轮廓，和凸轮型面形成线接触副，接触应力分布更均匀，避免局部点蚀问题的过早出现；与气门杆端接触的位置做了淬硬处理，表面硬度达到HRC55以上，能够承受气门弹簧回位时的冲击载荷，长期运行后的磨损量可以控制在0.1mm以内，保证整机全生命周期内的配气精度不会出现明显衰减。
