立式单缸微型蒸汽机结构设计方案

项目分类:发动机 发布时间:2025-02-16 ID:932581
  • 立式单缸微型蒸汽机结构设计方案
  • 立式单缸微型蒸汽机结构设计方案

  这款微型立式单缸蒸汽机的结构设计,核心围绕小功率动力输出场景的实际需求展开,在有限的安装空间内完成了蒸汽动力循环的完整功能集成。从实际应用场景来看,这类微型动力装置既可以作为小型教学演示设备,直观展示外燃机的能量转换逻辑,也能适配小型创意装置、复古动力模型的动力输入需求,部分同规格结构经过材质强化后,还可作为小型试验台架的辅助动力源,为低转速、小扭矩的负载提供稳定动力输出。

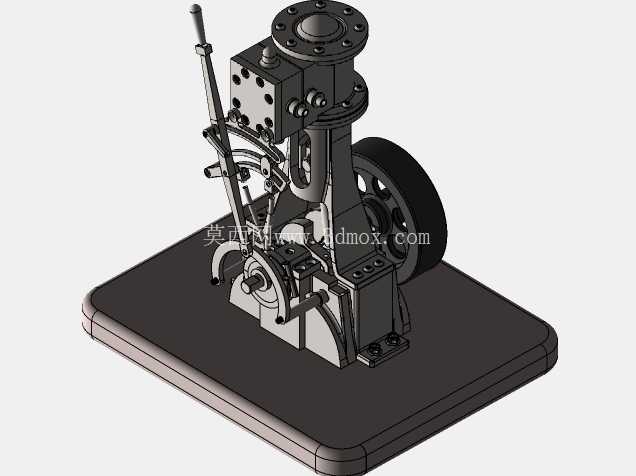

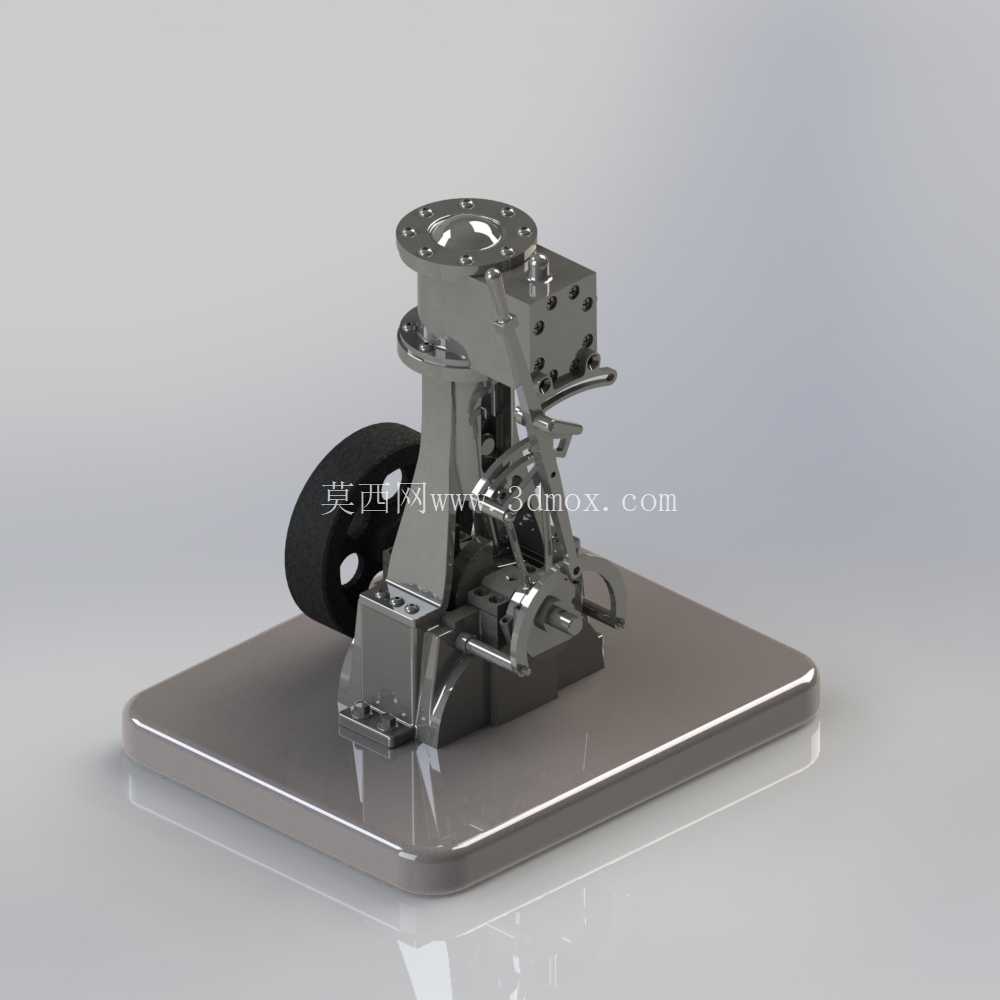

  从功能特性来看,该结构完整覆盖了蒸汽机的核心工作链路:立式布置的气缸组件承担蒸汽膨胀做功的核心功能,缸体侧面集成的配气结构负责精准控制进排气时序,匹配下方的曲柄连杆机构,将活塞的直线往复运动转换为飞轮端的旋转动力输出,侧置的飞轮同时承担储能稳速的作用,抵消单缸动力输出的脉动特性,让输出轴的转速波动控制在合理区间。底座采用一体化平板式设计,既为整套运动机构提供稳定的安装基准,也预留了与外部负载台架对接的安装孔位,不需要额外加工过渡连接件即可完成固定。

  设计思路上,整体采用立式紧凑布局,将气缸、配气阀组、曲柄连杆机构沿垂直方向堆叠布置,尽可能缩小水平方向的占用面积,适配桌面级、小型装置的安装空间限制。所有运动副的配合间隙都按照小尺寸零件的加工公差做了适配,缸体与活塞的配合面、曲柄转轴与轴承位的同轴度公差在建模阶段就做了基准统一,避免后续加工装配出现卡滞问题。配气机构的凸轮轮廓按照单缸蒸汽机的配气相位做了优化,在保证进排气充足的前提下,尽可能减少无效行程,提升有限蒸汽压力下的动力转换效率。飞轮的重量与直径经过匹配计算,既能够储存足够的动能度过活塞的止点位置,也不会因为转动惯量过大导致启动阻力过高。

  从安装边界与尺寸逻辑来看,整套装置的水平投影边界不超过底座方形平板的外轮廓,所有突出的操纵结构、紧固件端头都未超出底座边缘,安装时只需要按照底座四个角的预留孔位做固定即可,不需要额外预留周边的操作避让空间,除了侧面伸出的飞轮部分需要预留转动安全距离外,其余方向都可以紧贴相邻安装面布置。垂直方向的最高点位为气缸顶部的法兰端盖,安装时上方只需要预留少量的管路连接空间即可,不需要过大的垂直检修空间,日常维护只需要拆开顶部端盖即可检查活塞密封情况,拆开侧盖即可调整配气间隙,维护操作的可达性做了充分考虑。

  细节结构上,气缸侧面的阀组安装面做了一体化的凸台设计,减少了外接管路的连接点,降低蒸汽泄漏的风险;曲柄连杆的连接部位采用销轴固定结构,方便拆卸更换磨损件;底座的厚度经过刚度校核,在整套机构运行的振动工况下不会产生明显形变,保证各个运动副的同轴度不会因为底座变形出现偏差。飞轮采用带辐条的结构设计,在保证转动惯量的前提下尽可能降低自身重量,减少转轴的径向载荷,延长轴承的使用寿命。所有外部的紧固件都采用标准件规格,方便后期维护替换,不需要定制特殊规格的连接件。
