双槽V型带轮皮带传动组件结构设计

　　这套带传动组件的设计，首先要匹配常规工业场景里中小功率的动力传递需求，从农机的脱粒机构、小型机床的进给传动，到轻工生产线的输送辊驱动，这类双V带轮搭配V型皮带的结构都有极高的适配性，核心作用是在两个存在固定中心距的转轴之间传递旋转扭矩，同时靠皮带的柔性特性缓冲传动过程中的冲击振动，避免硬连接带来的齿轮崩齿、轴系过载断裂问题。设计时先确定两个带轮的基准直径配比，大轮与小轮的直径差按照传动比1.8左右设置，这个速比区间是V带传动效率最高的区间，既不会因为速比过大导致小轮包角不足出现打滑，也不会因为速比过小造成结构冗余浪费安装空间。

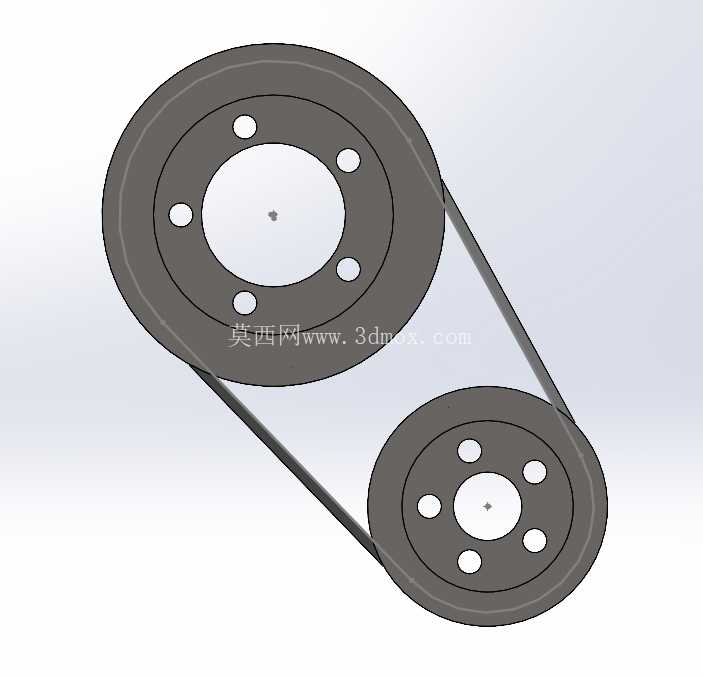

　　带轮的轮槽尺寸严格匹配普通V带的截面规格，槽角设置为38度，适配皮带张紧后的形变角度，保证皮带侧面和轮槽能够完全贴合，减少接触应力集中带来的皮带过快磨损。轮体的结构采用腹板式设计，没有做成实心轮盘，而是在腹板上均匀开设六个圆形减重孔，这几个孔的位置经过受力校核，分布在轮缘和轮毂之间的应力均匀区，既能够降低带轮自身的转动惯量，减少设备启停阶段的惯性冲击，也能节省加工原材料，同时给轮体散热留出通道，长时间高速运转时，皮带和轮槽摩擦产生的热量可以通过这些孔洞快速散出，避免皮带过热老化失效。

　　轮毂部分的内孔按照常规电机输出轴、从动轴的标准直径设计，孔位和轮体的同轴度公差控制在0.02mm以内，避免高速转动时出现偏心振动，安装时靠轴肩和键槽实现周向和轴向定位，不需要额外设计复杂的锁紧结构，常规的平键连接就可以传递额定扭矩，安装拆卸都很方便。两个带轮的中心距按照皮带长度的标准系列选取，预留了20毫米左右的张紧调节余量，安装时不需要额外加装张紧轮，靠调整电机安装座的位置就能实现皮带张紧度的调节，日常维护时只需要松开电机固定螺栓，调整位置后重新锁紧即可，不需要复杂的专用工具。

　　皮带选用普通包布V带，截面和轮槽完全匹配，安装时的初张紧力按照传递功率的要求设置，既不会因为张紧力过大导致轴承受力过载，也不会因为张紧力不足出现传动打滑丢转的问题。整个传动组件的安装边界很清晰，两个带轮的端面要保证在同一平面内，平面度误差不超过1mm，避免皮带运转时出现偏磨，掉带的问题。实际应用中，这套结构不需要额外的润滑维护，不像齿轮传动、链传动需要定期加注润滑油、润滑脂，在多粉尘、有一定腐蚀的工况下也能稳定工作，比如建材生产车间的小型输送设备、农产品加工设备的动力传递，都能适应。设计过程中特意规避了带轮轮缘的锐边结构，所有边角都做了R2的圆角处理，避免安装时划伤操作人员，也防止皮带运转过程中被锐边割伤，延长皮带的使用寿命。轮体的材质选用常用的HT200灰铸铁，这种材质的减震性能好，耐磨性能足够，成本也相对低廉，完全能够满足常规工况下的使用需求，不需要选用铸钢或者铝合金这类成本更高的材质，兼顾了实用性和经济性。在做三维建模的时候，轮槽的曲面、减重孔的位置、轮毂的倒角都做了精准的参数化设置，后续如果需要调整传动比、适配不同功率的传动需求，只需要修改对应的参数就能快速生成新的带轮模型，不需要重新从零开始绘制，能够大幅提升后续同类型传动结构的设计效率。
