传动用内链节精密结构设计

　　链传动作为机械传动系统中应用极为广泛的动力传递形式，其核心组成单元的结构精度直接决定整套传动机构的运行稳定性、负载能力与使用寿命，本次设计的内链节正是滚子链传动结构中的核心受力部件，广泛适配于工业输送线、农机传动系统、摩托车动力传递、轻工机械传动机构等多类需要长距离定比传动的场景。不同于齿轮传动对中心距的严格限制，也不同于带传动存在的打滑丢转问题，链传动可在高温、多尘、有油污的恶劣工况下保持稳定的传动比，而内链节作为链条上与外链板交替铰接、承载滚子与套筒配合的基础单元，其结构设计的合理性直接影响链条整体的铰接灵活性与疲劳强度。

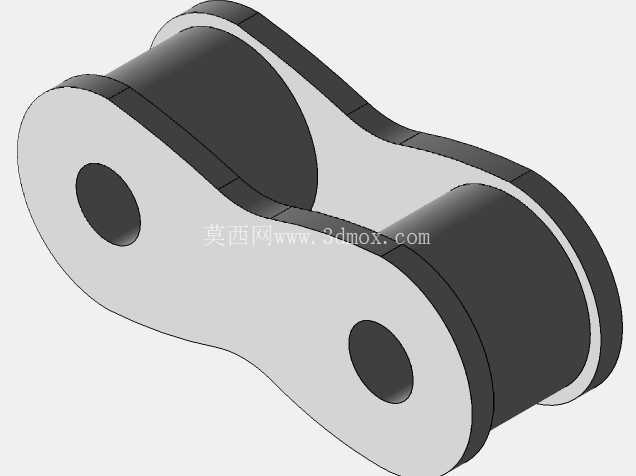

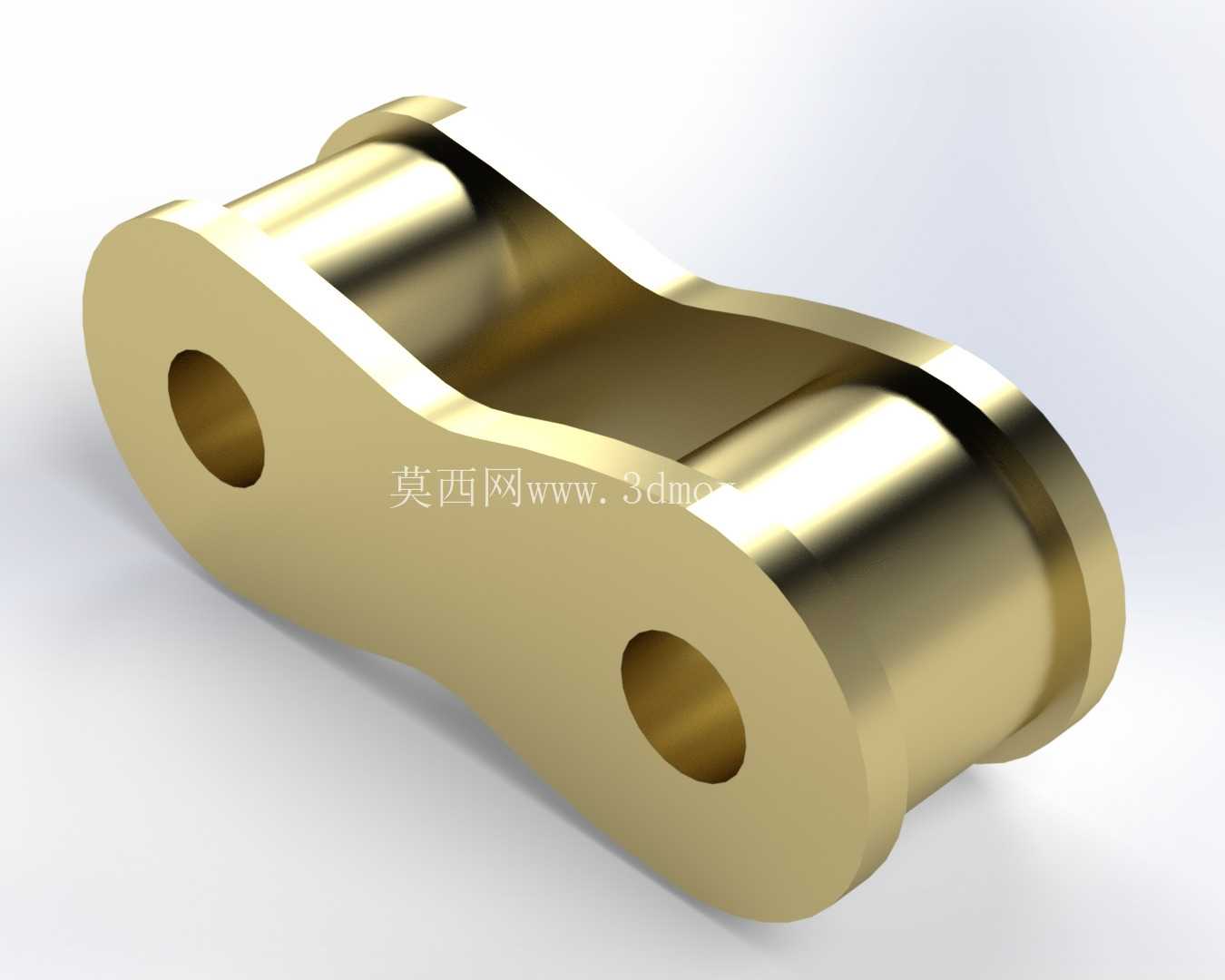

　　从实际使用场景来看，这类内链节在装配完成后，需要与套筒过盈压装在内链板的对应孔位中，滚子则空套在套筒外侧，与链轮轮齿实现啮合接触，运行过程中内链板需要承受链条张紧产生的拉应力，同时还要承受链轮啮合时带来的周期性冲击载荷，因此在结构设计阶段，首先要保证两安装孔的中心距公差控制在极小范围内，避免因孔位偏差导致链条节距误差过大，引发啮合冲击、跳齿甚至链条断裂的问题。设计时将链板的外形做了流线型过渡处理，并非简单的直板切割结构，这种腰型的轮廓设计一方面可以降低链板在高速运行时的风阻与运行噪音，另一方面可以优化孔位周边的应力分布，避免直角结构带来的应力集中问题，有效提升链板的抗疲劳性能，在反复受拉的工况下减少裂纹萌生的概率。

　　在安装边界的考量上，两销轴孔的孔径尺寸需要与对应规格的套筒外径保持过盈配合公差，过盈量的选取经过反复校核，既要保证压装后套筒不会在链板孔内发生相对转动，避免配合面磨损导致链条节距拉长，又要避免过盈量过大导致压装时链板产生微变形，影响两孔的平行度。两孔的端面与链板平面保持严格的垂直度要求，否则压装套筒后会出现套筒歪斜，导致滚子转动卡滞，与链轮啮合时出现偏磨，大幅缩短链条的使用寿命。链板的厚度尺寸根据对应链条的破断载荷要求做了匹配设计，在保证足够抗拉截面积的前提下，尽可能优化外形轮廓，去除非受力区域的多余材料，既可以控制链条整体重量，降低高速运行时的惯性冲击，也能减少材料消耗，兼顾性能与成本的平衡。

　　从功能特性来看，该内链节结构在设计时充分考虑了铰接副的润滑空间，套筒与销轴之间预留了均匀的配合间隙，可存储一定量的润滑脂，在长期运行过程中持续为铰接摩擦面提供润滑，降低铰接副的磨损速率，延缓链条因磨损导致的节距伸长，延长整套传动链的维护周期。链板表面的圆弧过渡设计，也避免了装配与运行过程中对相邻外链板、操作人员的剐蹭风险，同时在链条做弯折运动时，内链板与外链板的轮廓不会发生运动干涉，保证链条可以顺畅绕入链轮齿槽，在最小包角的工况下也能实现平稳啮合。不同于部分非标定制的异形链节，该结构遵循通用链传动的尺寸规范，可与同规格的标准外链节、滚子、销轴实现互换装配，在设备维护更换时无需定制特殊配件，降低了设备运维的配件成本与停机等待时间。

　　在实际工程应用中，这类内链节组成的链条可适应-20℃到120℃的工作环境温度区间，在输送线重载低速传动、农机开式传动、摩托车高速传动等不同工况下，都能通过对应的热处理工艺匹配调整链板的硬度与韧性参数，比如重载工况下可对链板做调质处理提升整体强韧性，高速工况下可对孔位做表面强化处理提升铰接面的耐磨性能。设计过程中对链板的轮廓做了等强度优化，让链板各个截面的受力尽可能均匀，避免局部截面应力过大率先发生失效，两孔周边的材料厚度做了针对性加强，因为孔位位置是应力集中的核心区域，也是链板发生拉断失效的高发位置，通过轮廓的平滑过渡，让应力流可以在链板内部顺畅传递，不会在轮廓突变位置出现应力峰值。同时链板的边缘做了微小的倒角处理，去除冲压或切割加工产生的毛刺，既避免装配时割伤密封件或操作人员，也能减少热处理过程中边缘位置的淬火裂纹风险，提升零件的加工良率与长期使用可靠性。
