离心泵蜗壳式泵体外壳结构设计

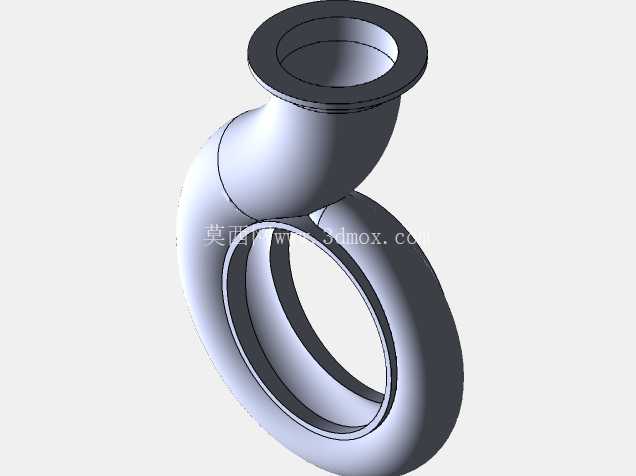

　　该蜗壳式泵壳是单级离心泵的核心承压与导流部件，在市政供水、暖通循环、工业流体输送、农田排灌等场景中承担着将叶轮输出的高速流体收集、降速增压并平顺导出至管路系统的作用，是决定泵组水力效率、运行稳定性与承压可靠性的关键结构件。从结构功能来看，该部件采用螺旋形压水室设计，沿叶轮旋转方向的流道截面从隔舌位置开始逐步扩大，能够匹配叶轮出口处流体的周向速度分布，让流体在流道内逐步将动能转化为压力能，最大程度降低水力损失，同时避免流道内出现局部涡流、脱流等问题，减少泵组运行过程中的振动与水力噪声。

　　设计过程中首先需要匹配对应叶轮的出口直径、出口宽度参数，确定蜗壳的基圆直径，保证基圆与叶轮外径之间留有合理的径向间隙，既避免叶轮转动时与泵壳发生刮蹭，又能减少间隙处的流体回流损失。隔舌作为蜗壳与出口段的分界结构，其安放角、圆角半径经过反复校核，能够降低流体冲击隔舌产生的脉动压力，避免泵组在额定工况附近出现压力脉动超标、轴承载荷异常波动的问题。顶部的出口法兰采用标准凸面法兰结构，法兰端面的密封槽、螺栓孔位置严格匹配对应压力等级的管路法兰标准，能够保证与出口管路对接时的密封可靠性，避免高压输送工况下出现流体渗漏。

　　侧面的大直径环形端面是泵壳与泵盖、悬架部件的配合安装面，端面加工有密封止口，能够保证装配时的同轴度要求，让叶轮在泵腔内部始终处于居中位置，避免叶轮与泵壳、密封环出现偏磨问题，同时止口处可安装密封垫片，实现泵腔的静密封。从安装边界来看，该泵壳的进出口中心距、安装端面的螺栓孔分布圆直径、止口配合公差均与同功率段的标准端吸离心泵安装尺寸兼容，可直接替换同参数规格的老旧泵壳部件，无需对现有管路、泵座进行改造。泵壳的壁厚经过承压强度校核，能够满足额定工作压力下的强度要求，流道内壁做顺滑过渡处理，没有尖锐棱角与突变截面，能够减少流体中的固体杂质在流道内的淤积，适合输送清水、物理化学性质与水接近的无固体颗粒流体。

　　在建模过程中，螺旋流道部分采用扫掠特征生成，严格按照各截面的面积变化规律控制截面尺寸，保证流道的过流面积沿周向均匀递增；法兰与壳体的连接位置做圆弧过渡处理，降低应力集中系数，避免泵组在承压运行、启停水锤冲击时出现应力开裂问题。出口段的弯管部分采用大曲率半径设计，减少流体转向时的局部阻力损失，让流体从螺旋流道进入出口管路时的流态更加平顺，降低出口段的湍流噪声。
