带控制阀的双燃烧器油炉管路结构

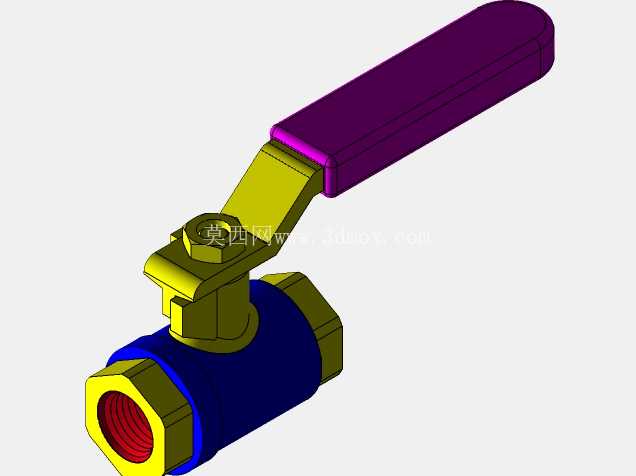

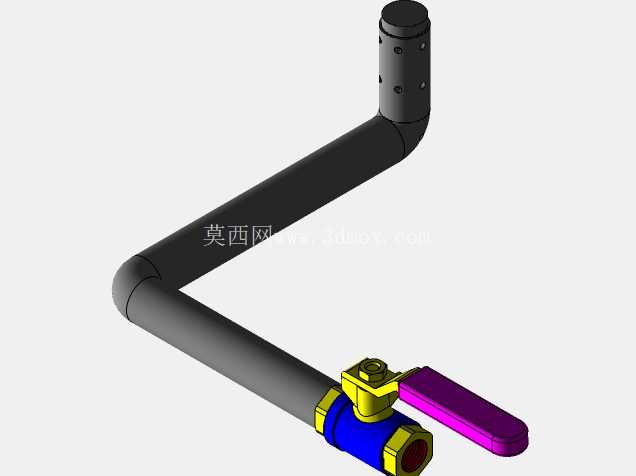

　　这套结构主要面向小型燃油加热设备的燃烧端配套，常见于食品加工烘烤线、小型工业热处理炉、商用采暖锅炉的供油燃烧段，核心作用是将加压燃油输送至燃烧喷头，同时通过集成的控制阀完成油路通断、流量调节的操作，保障燃烧过程的可控性。从结构组成来看，弯折的金属管路承担燃油输送通道功能，管路末端的圆柱形接头为燃烧器安装位，可直接对接雾化喷头，将燃油雾化后喷入炉膛完成燃烧；管路中段集成的球阀结构，手柄采用防滑包覆设计，操作时可通过90度旋转完成油路的全开与全关，也可在小角度范围内微调开度，控制供油流量，进而调节燃烧火力大小，适配不同工况下的加热功率需求。

　　设计阶段首先考虑的是管路的安装适配性，弯折角度经过反复校核，既避开了炉体侧壁的加强筋、保温层固定件等干涉位置，又能保证燃烧喷头伸入炉膛的深度符合火焰分布要求，避免火焰直接冲刷炉壁造成局部过热；管路壁厚选取时兼顾了耐压能力与轻量化需求，可承受常规燃油供油系统0.3-0.8MPa的工作压力，不会出现管路渗油、开裂的问题。球阀的安装位置特意选在管路靠近操作侧的弯折段，操作人员站在炉体侧面即可直接触碰到阀门手柄，不需要探身到炉体正面的高温区域操作，降低了操作过程中的烫伤风险；阀门与管路的连接采用螺纹密封结构，装配时缠绕密封生料带即可完成密封，后期维护拆卸也十分便捷，不需要切割管路即可更换阀芯或者整个阀门组件。

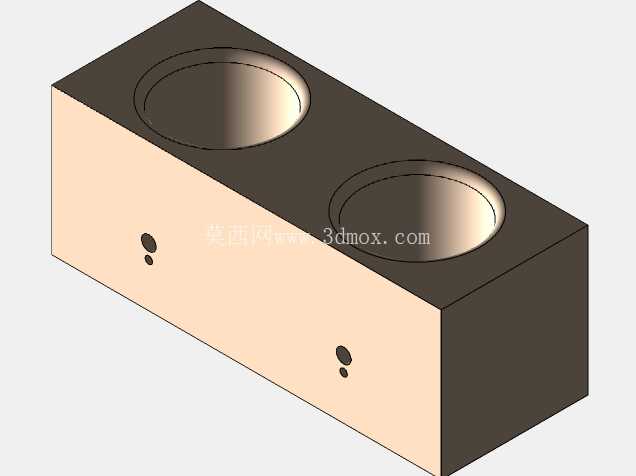

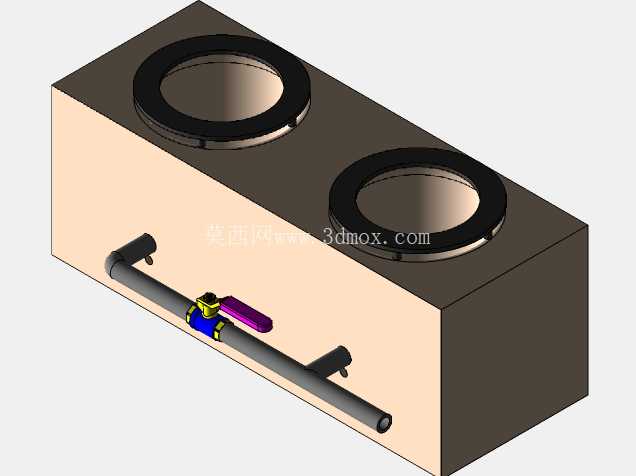

　　安装边界方面，管路整体的弯折外轮廓尺寸适配常见的10-20万大卡小型燃油炉的侧壁安装位，末端燃烧器接头的外径与炉体侧壁的安装开孔尺寸匹配，安装时只需要在炉壁开好对应直径的通孔，将管路从外侧穿入，通过接头处的法兰盘或者锁紧螺母固定在炉壁上即可，不需要额外制作转接支架；阀门手柄的转动范围内没有预留其他结构件，保证手柄可以完成全行程转动，不会出现操作卡滞的问题。从实际使用的角度来看，这套结构的管路内壁做了光滑处理，减少燃油输送过程中的阻力，避免杂质在管路弯折处堆积堵塞油路；燃烧器端的接头上预留了多个通气小孔，可在燃油喷出时引入部分空气，辅助燃油初步雾化，提升燃烧充分度，减少黑烟与积碳的产生。

　　在结构建模过程中，所有配合面的公差都按照机械加工的常规精度选取，螺纹配合采用H7/g6的间隙配合，保证装配时可以顺利旋合，同时不会出现间隙过大导致的漏油问题；管路弯折处的圆角半径经过优化，既不会因为圆角过小造成管路弯折处壁厚减薄、强度下降，也不会因为圆角过大占用过多安装空间，影响炉体内部其他组件的布置。这套结构可以直接作为小型燃油加热设备的燃烧供油模块使用，也可以根据实际炉型的尺寸调整管路长度、弯折角度，适配不同功率、不同安装空间的加热设备，在商用厨具、小型工业加热设备、移动式采暖设备等场景都有广泛的应用空间。
