Alpha型斯特林引擎结构装配模型

　　这套Alpha构型斯特林引擎的装配模型，完全按照实体工作状态的结构关系完成建模，所有配合面的公差预留、运动副的间隙设置都贴合实际加工装配的工艺要求，没有为了视觉效果简化关键的传动与换热结构。从实际应用场景来看，这类小功率斯特林引擎常被用于教学演示场景，帮助学习者理解外燃式热机的循环原理，也可作为小型余热回收装置的动力核心，在低品位热能利用的试验场景中完成动力输出验证，部分微型便携供电装置的原型开发也会参考这类结构的尺寸与传动逻辑做适配调整。

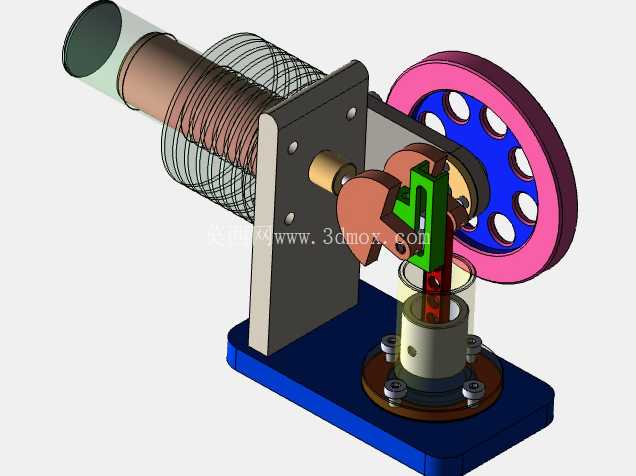

　　模型的核心功能覆盖了斯特林循环的全部动作逻辑：加热端的换热管束采用等间距螺旋排布，既保证了受热面与外部热源的充分接触，也预留了热胀冷缩的形变空间，避免高温工况下结构件出现应力集中；动力活塞与置换活塞的相位差严格按照Alpha构型的90度相位差设置，曲柄连杆机构的偏心距经过反复校核，保证活塞行程与气缸容积的匹配关系符合斯特林循环的容积变化要求，不会出现运动死点或者干涉卡顿的问题。带镂空减重孔的飞轮结构，除了平衡曲柄连杆机构的往复惯性力，还能储存转动惯量，让引擎在单循环做功间隙保持连续平稳的转动，不会出现转速波动过大的情况。

　　设计思路上完全遵循从功能到结构的正向建模逻辑：首先确定循环功率对应的气缸容积、活塞行程参数，再反推曲柄半径、连杆长度的尺寸边界，之后根据换热效率要求计算加热端管束的长度、间距与换热面积，最后完成支架、底座的安装结构设计。所有运动部件的配合都按照实际装配要求设置了合理间隙：活塞与气缸壁之间预留了配合间隙，既保证运动顺滑，也避免工质泄漏；曲柄与连杆的铰接处、连杆与活塞销的连接位置都预留了轴承安装位，可直接适配标准微型轴承的尺寸，不需要二次修改结构。

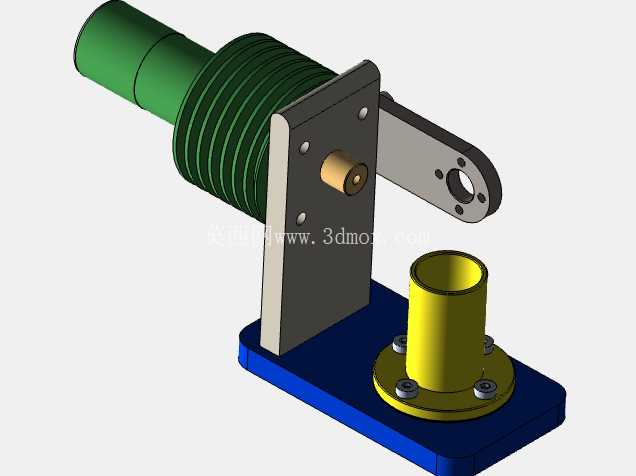

　　外形尺寸与安装边界方面，整套模型的安装基准为底部蓝色底座，底座上的固定孔位按照标准安装间距设置，可直接固定在试验台架或者教学演示台面上，不需要额外加工转接板；加热端气缸的轴向伸出长度预留了足够的热源放置空间，不会因为热源距离支架过近导致非金属密封件受热老化；飞轮的径向转动边界经过校核，转动过程中不会与支架、气缸等固定部件发生刮蹭，所有运动部件的活动范围都在底座的投影边界内，安装时不需要额外预留周边的避让空间。整套结构的零件拆分完全符合实际加工的工艺要求，没有出现无法加工的一体异形结构，每个零件都可单独导出工程图用于机加工或者3D打印制作，装配关系也和实际组装流程完全一致，可直接用于装配工艺的教学演示或者实体样机的制作参考。
