多翼式离心涡轮转子结构设计

项目分类:通用机械零部件 发布时间:2025-02-16 ID:932771
  • 多翼式离心涡轮转子结构设计
  • 多翼式离心涡轮转子结构设计

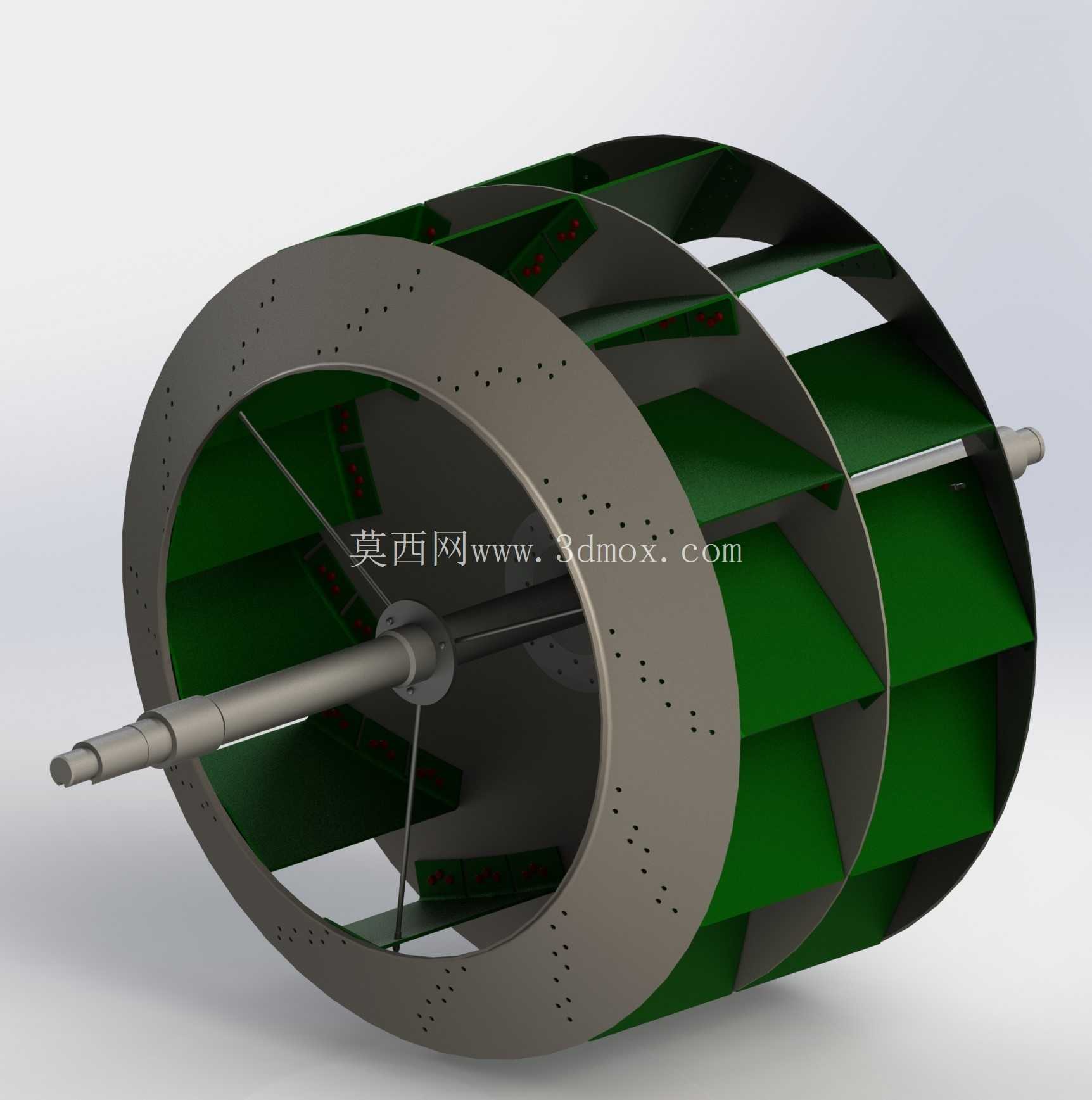

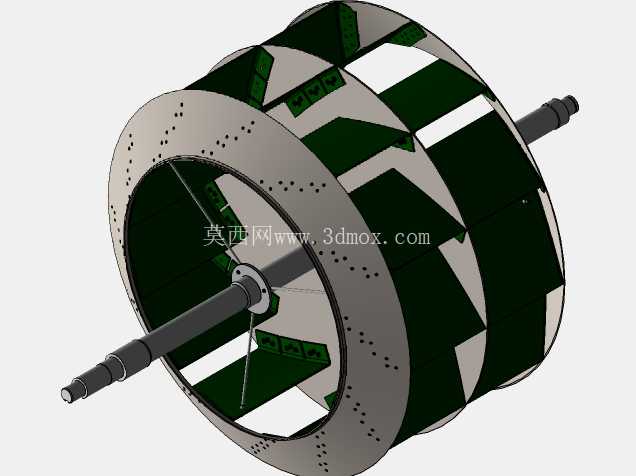

  该涡轮转子属于流体输送与能量转换类核心传动部件,主要应用在通风排风系统、小型动力透平装置、工业散热机组以及流体增压设备的动力端,作为核心做功元件承担流体动能与机械能的转换作用。从结构设计来看,整体采用双轮盘夹装叶片的布局,轮盘外缘做了密集的小孔阵列设计,这类结构一方面是为了降低轮盘自身的转动惯量,减少启动阶段的扭矩负载,另一方面也可在高速转动时平衡轮盘两侧的气压差,避免轴向力过度集中作用在支撑轴上,降低轴承端的轴向载荷。叶片采用前倾式多翼型布局,相比直板叶片结构,这类曲面叶片在转动时可以更平顺地切割流体,减少流体在叶片表面的脱流现象,降低运行过程中的气动噪音,同时提升流体的输出压头,适配中低压大流量的流体输送工况。

  支撑轴采用阶梯轴结构设计,不同轴段分别对应轴承安装位、轮盘定位位、动力输入端的装配需求,轴肩位置做了过渡圆角处理,避免应力集中导致的轴段疲劳断裂,轴端预留的装配长度可以适配不同规格的联轴器或者带轮结构,方便对接不同类型的动力源。轮盘与叶片的连接位置做了贴合面的加强处理,保证高速转动时叶片不会因为离心力作用出现脱焊或者变形,叶片与轮盘的装配角度经过反复校核,既保证流体的导向效率,也兼顾整体结构的动平衡性能,在完成三维建模后可直接导入动平衡仿真模块,模拟不同转速下的质心偏移量,提前修正配重位置,减少实际加工后的动平衡调试工作量。

  从安装边界来看,该涡轮转子的整体外形尺寸为760x455mm,选型时需要匹配的蜗壳内腔直径需大于轮盘最大外径至少20mm,预留足够的流体流道空间,轴向安装空间需要预留至少520mm的长度,满足轴端支撑轴承、密封件以及动力连接端的装配需求。支撑轴的轴径尺寸适配常用的深沟球轴承或者角接触轴承安装位,可根据实际运行转速选择对应的轴承型号,转速低于1500rpm时可采用普通脂润滑深沟球轴承,转速高于3000rpm时建议搭配角接触轴承并采用油润滑方式,降低轴承端的温升。

  在实际工程应用中,这类涡轮转子常被替换使用在老旧通风机组的维修改造场景中,原有设备的涡轮转子因为长期运行出现叶片积灰腐蚀、轮盘变形、动平衡失效等问题时,可直接参照该结构尺寸进行替换,不需要改动原有蜗壳和支撑结构,大幅降低维修改造成本。同时该结构也可作为小型余热发电透平的做功转子,调整叶片的曲面角度后可适配低压蒸汽的能量回收场景,将工业生产中废弃的低压蒸汽动能转换为机械能输出,带动小型发电机或者水泵运行,提升能源利用效率。建模过程中对所有配合面都做了公差预留,轮盘与轴的配合采用过渡配合公差,叶片与轮盘的连接位置预留了焊接坡口尺寸,实际生产时可直接根据三维模型导出工程图进行下料加工,不需要二次调整结构尺寸。轮盘上的小孔阵列采用均匀排布设计,加工时可采用数控冲孔或者激光切割工艺,保证孔位的位置度误差控制在0.1mm以内,避免因为孔位偏差导致整体动平衡超标。叶片的曲面采用等厚度设计,板材下料后可通过冲压成型工艺加工,不需要复杂的铣削工序,适合批量生产加工,降低零部件的制造成本。
