大倾角挡边带式爬坡上料输送设备

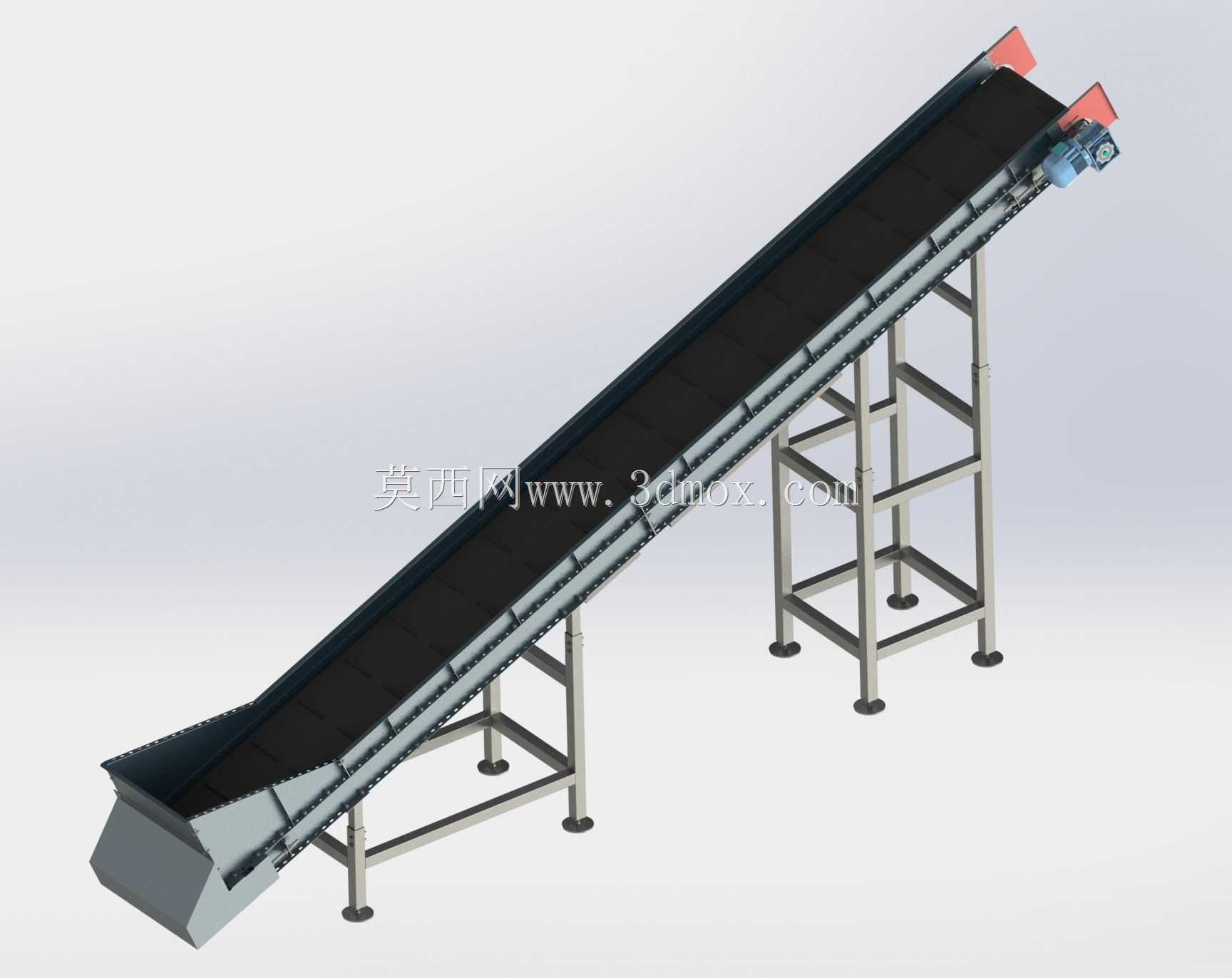

　　该设备为倾斜布置的挡边带式输送装置，主要用于垃圾分选、再生资源处理、生物质燃料转运以及散状原料的连续提升。现场布置时，低位受料端可对接料仓、破碎机出料口或人工分拣平台，高位卸料端则将物料送入后续筛分、打包或缓存设备，能够在有限平面距离内完成高度差输送，减少多级转运带来的落料、粉尘和设备占用。整机外形边界约为5860mm×700mm×2700mm，胶带有效宽度600mm，输送倾角约25°。建模时需要重点校核头尾滚筒中心距、支腿落点与检修空间，低位受料区应保留物料导入和清扫位置，高位驱动端需留出电机、减速机维护及护罩拆装距离。皮带表面设置具有200mm×30mm规格的挡料刀片，挡边台阶高度约300mm，其作用是在倾斜输送过程中限制颗粒、

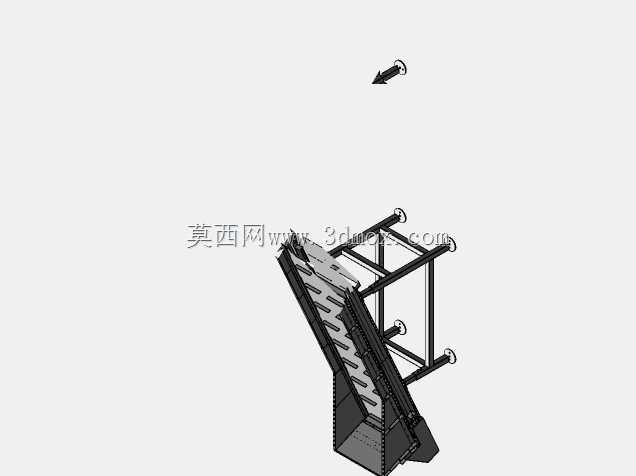

　　片状或袋装物料下滑，使垃圾、碎料、颗粒原料在爬坡段仍能保持稳定输送。与普通平皮带相比，这种结构更适合松散、摩擦系数不稳定或粒径差异较大的物料，但在设计时不能单纯依赖挡边阻止回料，还应结合进料均匀性、皮带张力和倾角进行综合判断。机架采用型钢焊接框架，沿输送方向布置多组支腿，支腿底部设置可调脚盘，便于安装时补偿地面不平并调整整机直线度。中段托辊承担皮带承载与回程导向，靠近受料区可根据冲击情况加密托辊或增设缓冲结构；头部设置驱动滚筒及传动组件，尾部设置张紧和改向结构，保证皮带在长期运行中不跑偏、不打滑。料槽位于低位端，导料形状应使物料落到皮带中心区域，避免偏载造成皮带边缘磨损。三维结构设计中，滚筒直径、轴承座位置、托辊间距、支腿跨距和驱动单元安装面需要同步关联，皮带包角、张紧行程以及护罩间隙也应在装配阶段检查。对于垃圾处理场景，还应考虑皮带清扫器、防撒料挡板、防雨或防尘护罩等扩展接口，使设备既能完成基础提升，也便于并入连续化处理线。
