小型带式水平输送传送设备结构

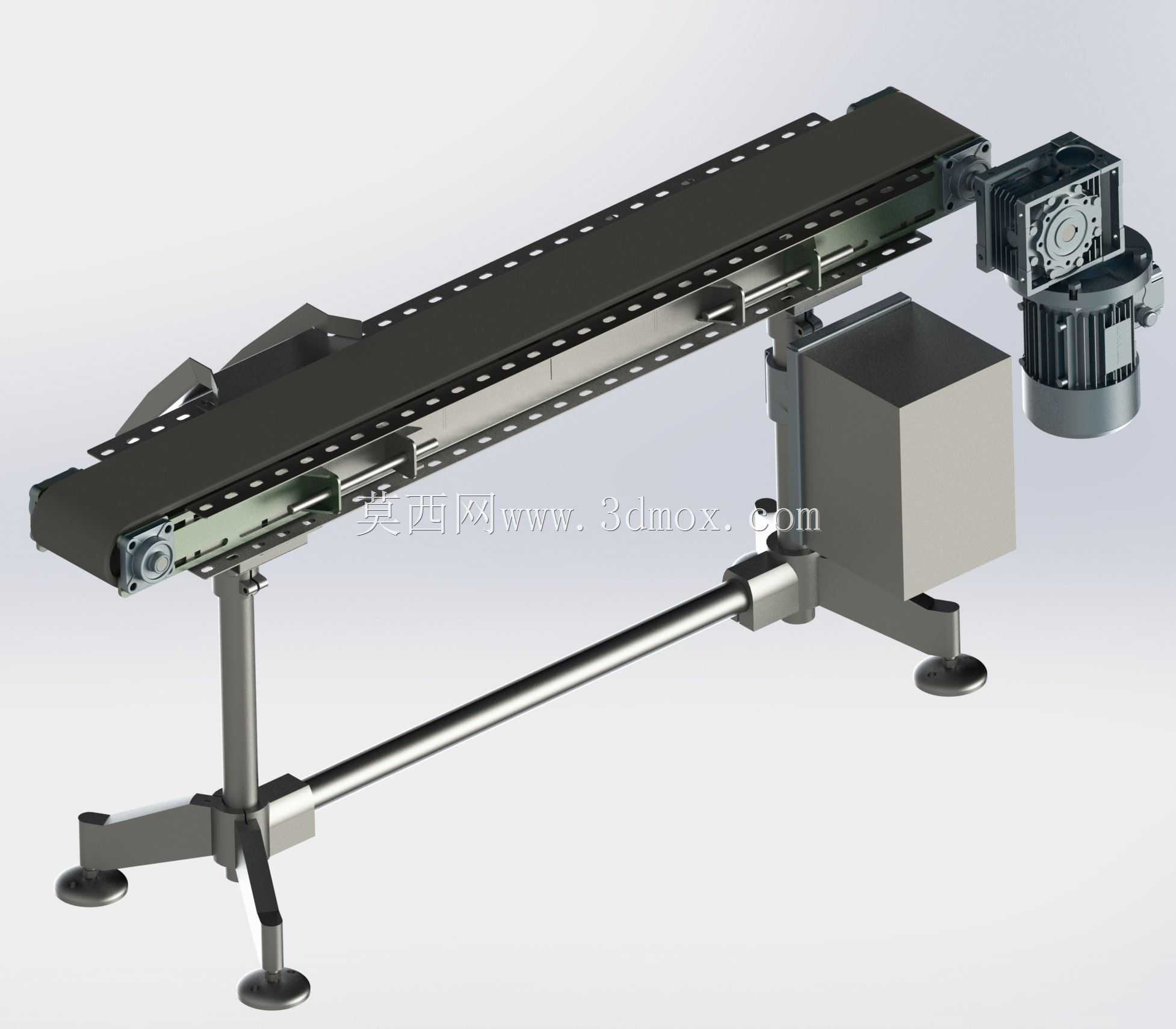

　　这款带式输送设备的三维结构，针对轻工装配、小件物料周转的产线衔接场景设计，可直接嵌入现有工作台之间的空隙，完成工位间的工件水平传递，也可作为小型加工设备的进料、出料辅助机构，适配电子元器件组装、小五金件分拣、食品内包装转运等对输送平稳度有要求的作业环节，避免人工反复搬运带来的工件磕碰与效率损耗。

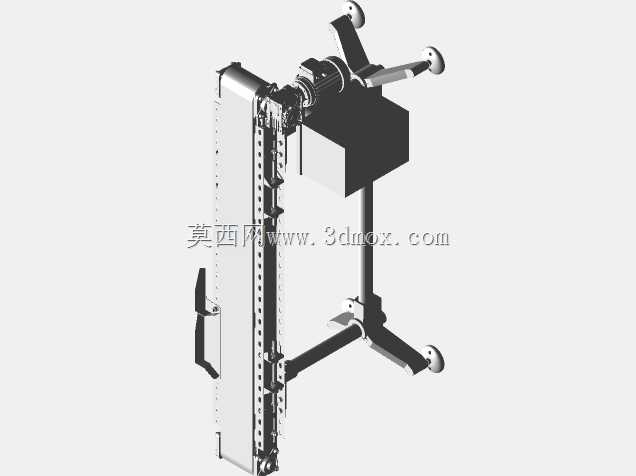

　　从结构设计逻辑来看，整体采用分体式支撑架构，两支立式支脚搭配底部横向连接杆形成稳定的承托框架，支脚底部配置可调式脚杯，可根据现场地面平整度调整设备水平度，同时抵消设备运行时的小幅振动，避免皮带跑偏。驱动端采用蜗轮蜗杆减速电机直连主动辊的布局，省去了额外的链传动或带传动结构，既压缩了设备整体的横向占用空间，也减少了后续运维时的传动部件维护点，减速电机侧置安装在设备出料端的侧方，不会占用皮带上方的物料通行空间，也方便操作人员快速调整电机接线或检修。

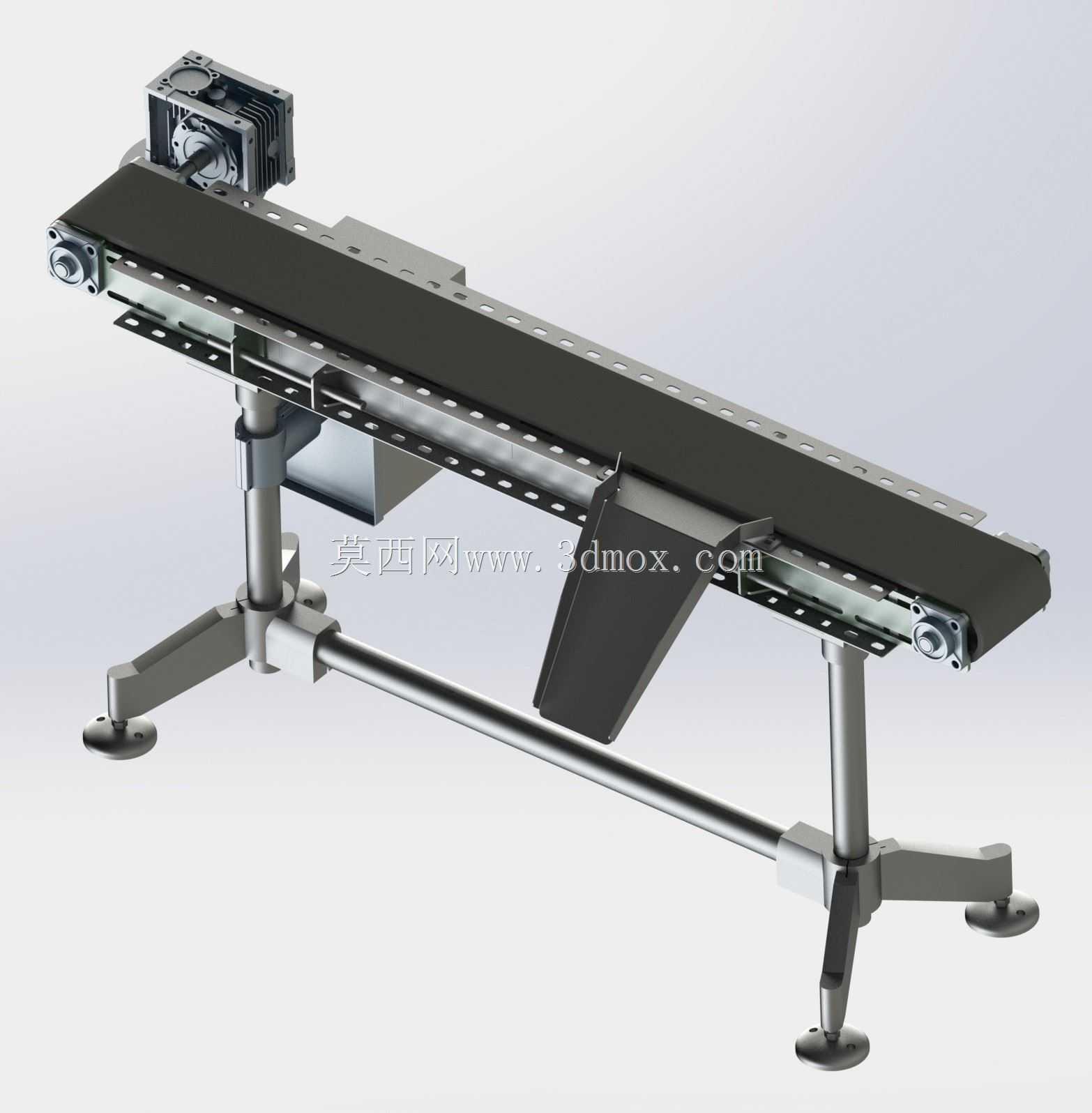

　　设备的核心输送面采用平皮带承载结构，皮带宽度设置为150mm，可承载最大幅面在140mm以内的盒装、袋装、小型异形工件，工作面长度达到1480mm，足够衔接2-3个相邻的人工操作工位，或是对接一台小型加工设备的上下料口。主动辊与从动辊的直径统一为89mm，辊筒表面做滚花处理，增大与皮带内侧的摩擦力，避免重载启动时出现皮带打滑的问题；从动端配置张紧调节结构，可通过两端的调节螺栓调整皮带张紧度，补偿皮带长期运行后的拉伸形变，无需拆卸整体框架即可完成张紧操作。

　　轴承座选用UCF205C6方形带座外球面轴承，直接通过螺栓固定在两侧的铝型材横梁上，安装时无需额外加工轴承安装位，降低了框架的加工精度要求，同时外球面轴承自带的调心功能，可抵消少量的安装同轴度误差，避免辊筒运行时出现卡滞。两侧的横梁采用标准工业铝型材搭建，皮带下方设置光滑的承托板，为皮带下半段提供连续支撑，避免输送较重工件时皮带出现下凹形变，保证输送面的整体平面度，防止工件在输送过程中出现偏移、滑落。

　　从安装边界来看，设备整体外形尺寸控制在1700mm×710mm×735mm，整体高度匹配常规750mm高的工业工作台，无需额外搭建增高架即可与现有作业台面对齐，支脚的横向跨度为710mm，可直接放置在宽度800mm以内的设备间隙中，不会过多占用车间的通道空间。设备的电控箱集成安装在驱动端下方的支脚位置，所有接线都可通过型材内部的线槽排布，避免线缆外露带来的安全隐患，也让整体外观更整洁。

　　在实际选型适配时，这款输送结构可根据现场需求调整皮带材质，比如输送防静电要求的电子件时可更换防静电PVC皮带，输送有油污的机加工件时可更换耐油橡胶皮带，支脚也可更换为带刹车的脚轮，满足需要频繁移动设备位置的柔性产线需求。整体结构没有复杂的异形加工件，九成以上的零部件都可采用标准工业配件组装，加工成本低，组装难度小，非常适合中小批量的产线快速搭建使用，建模时所有配合位都按照实际装配公差预留了间隙，可直接导出工程图用于生产加工。
