巴氏合金堆焊主轴轴承承帽结构

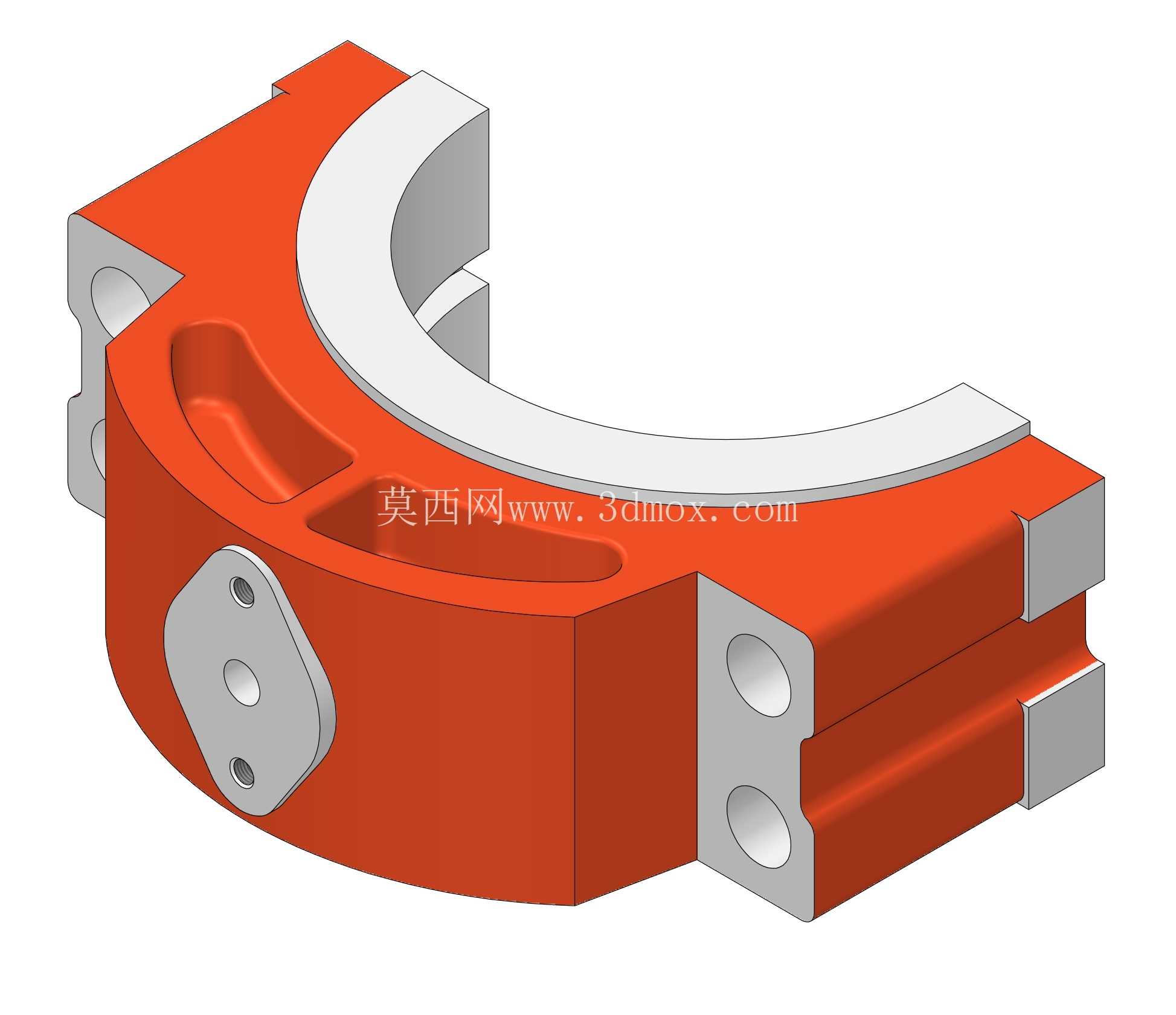

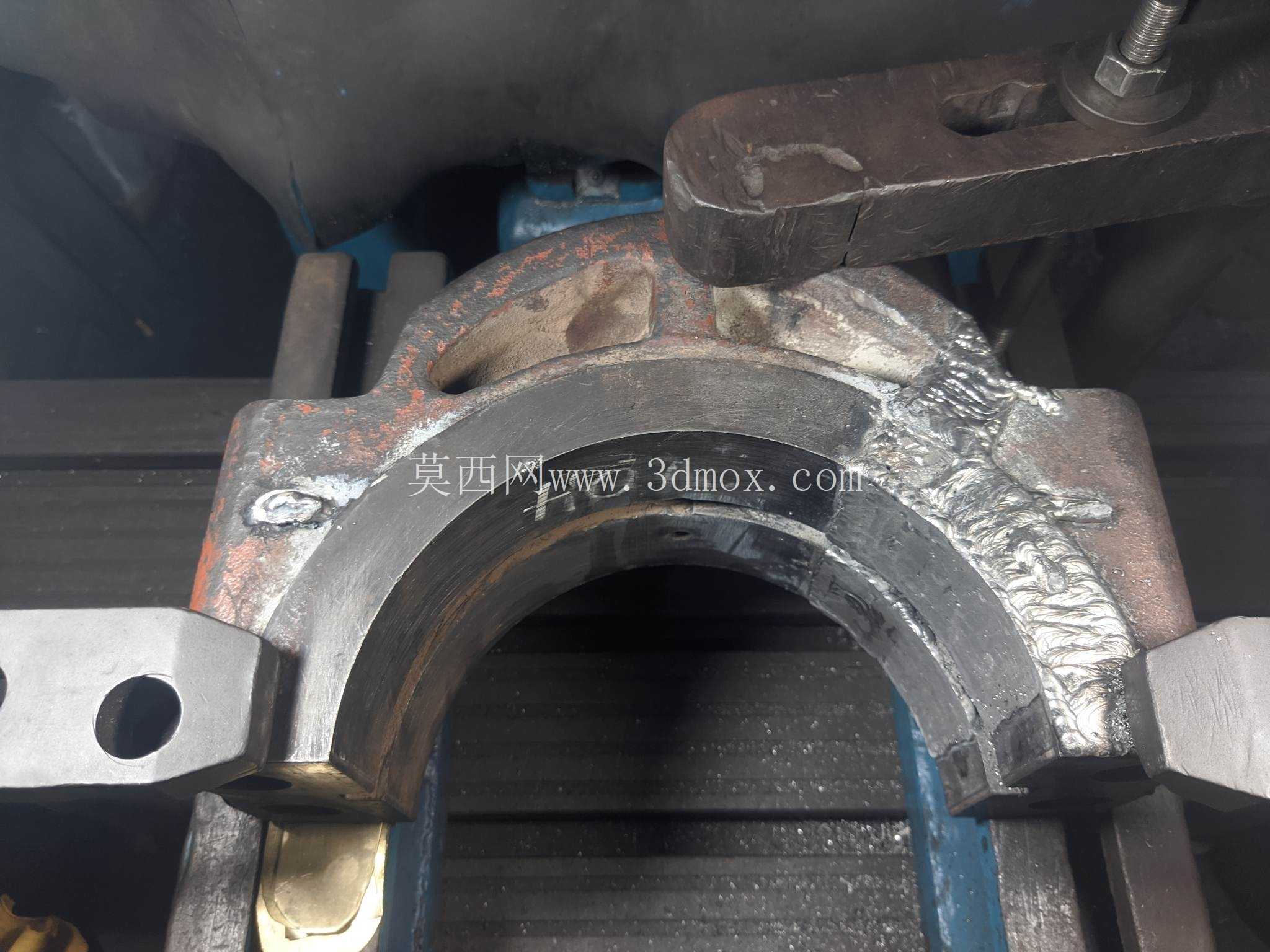

　　从结构设计来看，这款承帽采用对半开的弧形分体结构，刚好适配水平剖分式滑动轴承的装配需求，不需要抽掉主轴就能完成拆装，这点在现场检修时优势非常明显——很多大型机组的主轴重量动辄数吨，抽轴作业需要动用大型吊装设备，还要拆解周边的联轴器、密封组件，停机成本极高，剖分式结构直接把检修作业的工作量压缩到轴承座局部，不用大范围拆动机组。承帽的基体部分采用刚性较强的结构设计，外侧分布的带孔安装凸台，对应轴承座上的原有螺栓孔位，安装时直接对齐穿入紧固螺栓即可，不需要对原有轴承座进行二次加工，凸台上的定位孔同时承担径向定位作用，避免承帽在运行过程中出现周向窜动。在重型旋转设备的运维与制造环节，滑动轴承的轴瓦磨损修复、标准化改造一直是车间里绕不开的实操课题，这款带巴氏合金堆焊层的主轴承帽，正是针对这类场景设计的适配部件。不少工矿企业的老旧主轴轴承端盖经过长期运行后，原有的巴氏合金层会出现磨损、剥落、间隙超差的问题，直接更换整套轴承端盖成本高、周期长，还可能因为原厂配件停产出现适配难题，这款承帽结构就可以直接用于替换原始磨损的轴承盖，在配合面堆焊巴氏合金层后，能统一轴承盖的配合宽度公差，让修复后的轴承副配合间隙回到设计允许区间，省去重新测绘定制整盖的繁琐流程。

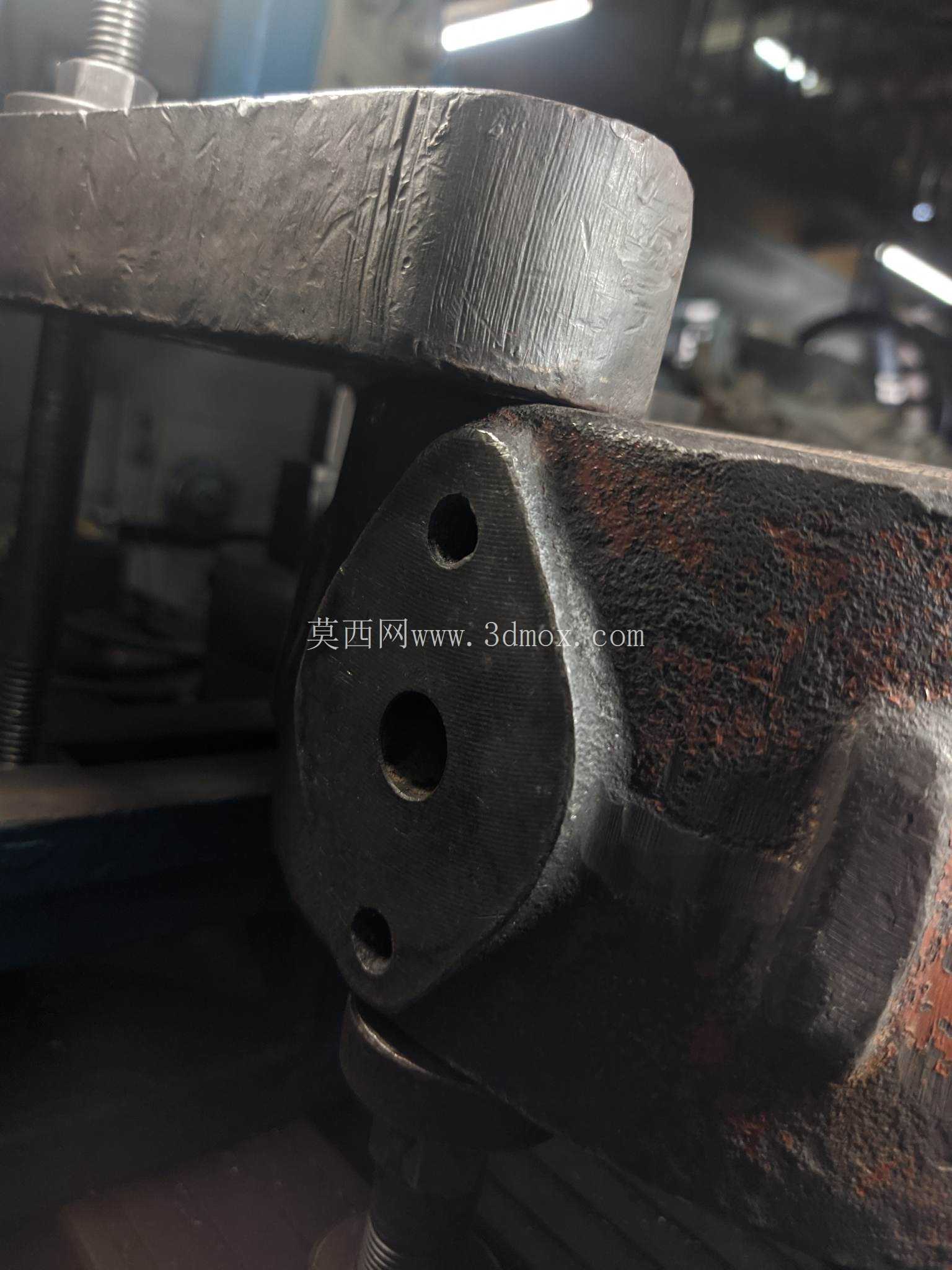

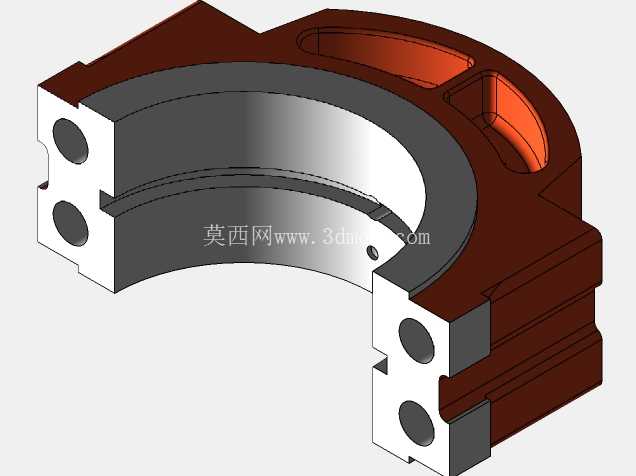

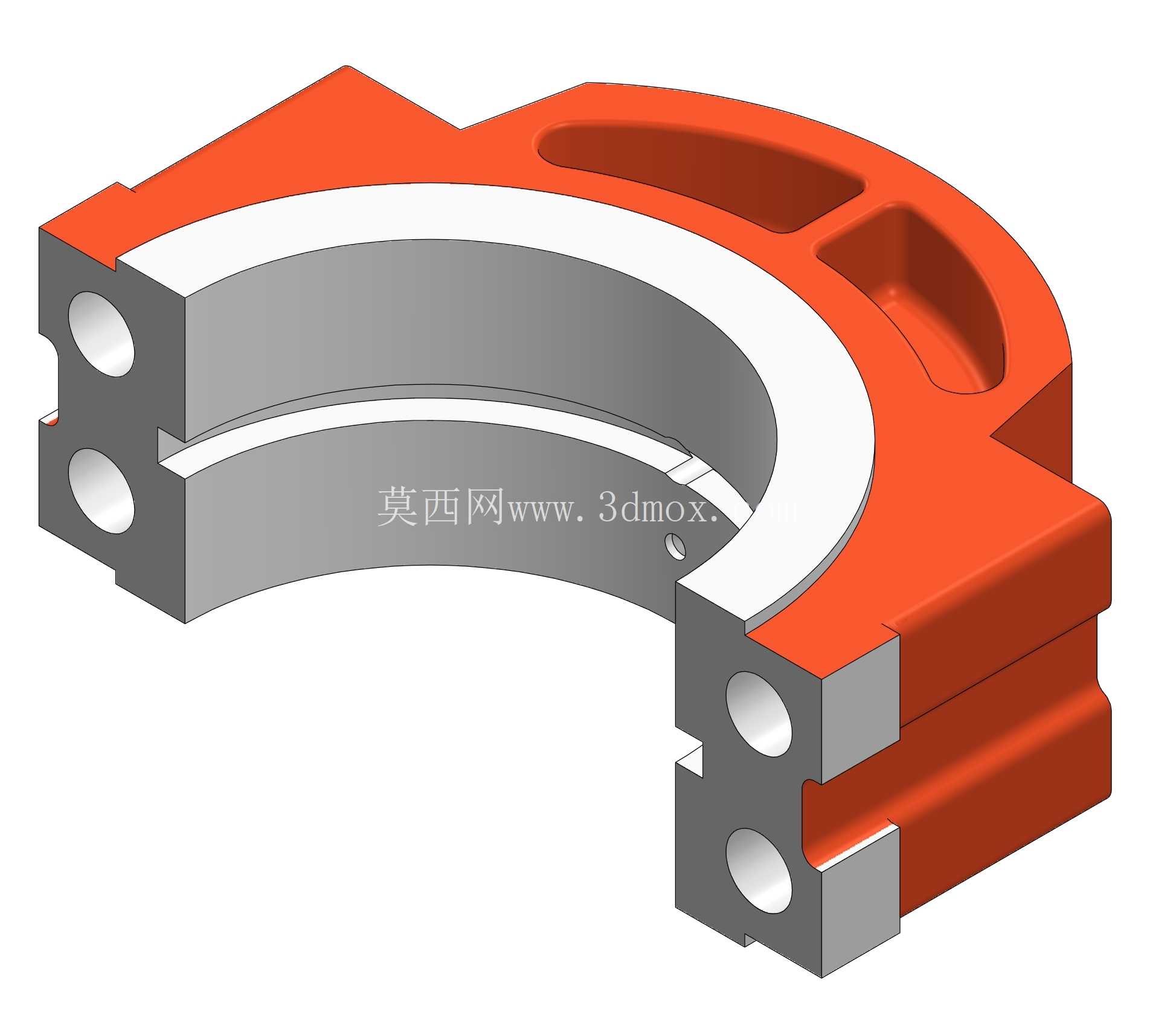

　　承帽内侧的弧形工作面是核心功能区域，堆焊的巴氏合金层具备优异的减摩性能和嵌藏性，即使润滑油里混入少量微小杂质，也能嵌入合金层内部不会划伤主轴轴颈，这也是滑动轴承普遍采用巴氏合金作为轴瓦材料的核心原因。设计时特意将合金层的覆盖宽度做了标准化处理，不管原有轴承盖的磨损量多大，替换后配合面的有效接触宽度都能统一到设计值，避免局部接触应力过大导致的早期磨损。承帽侧面的菱形凸台是润滑油路的集成结构，上面分布的三个通孔分别对应进油、回油和油温检测接口，润滑油从进油孔进入后，会顺着轴颈旋转方向在承帽和轴颈之间形成均匀的压力油膜，回油孔则把完成润滑的热油导回油箱，检测孔可以直接安装温度传感器，实时监控轴承运行温度，不用额外在轴承座上打孔布点。

　　从安装边界来看，这款承帽的弧形内孔直径适配对应规格的主轴轴颈，外侧的安装孔中心距、剖分面的贴合平面度都按照通用滑动轴承的尺寸公差设计，安装时只需要把剖分面清理干净，对齐定位销后按规定扭矩拧紧螺栓即可，装配完成后需要刮研巴氏合金层的接触面，保证接触斑点达到规定的分布密度，确保油膜能均匀形成。在实际应用场景里，这类承帽除了用于老旧设备的轴承修复，也可以用于新设备的轴承部件制造，相比整铸巴氏合金轴承盖，这种基体加堆焊层的结构成本更低，基体可以采用强度更高的铸铁或者铸钢材料，只在摩擦面堆焊巴氏合金，既保证了部件的整体刚性，又发挥了巴氏合金的摩擦学优势。

　　不少电厂的给水泵、钢厂的轧机主轴、水泥厂的回转窑托轮轴承检修时，都会用到这类替换承帽，相比传统的现场堆焊修复工艺，成品承帽的合金层厚度均匀，结合强度可靠，不需要现场做堆焊后的热处理和机加工，能大幅缩短检修停机时间。设计过程中也充分考虑了热膨胀的影响，巴氏合金层和钢基体的结合面做了燕尾槽结构，避免设备运行温度升高后合金层出现脱落，剖分面处的合金层做了微小的倒角处理，防止装配时两个半环的合金层边缘发生磕碰掉块，安装孔的位置度公差控制在0.02mm以内，保证安装后承帽和轴颈的同轴度符合要求，不会出现偏磨问题。
