调心滚子轴承配套剖分式轴承座结构

　　这套轴承座结构专为适配23044-K型调心滚子轴承设计，核心应用场景集中在造纸行业的干燥筒工段，也可迁移至同类重载、长轴系、存在安装对中误差需求的烘干类设备辊筒支撑场景。造纸干燥筒工段的工况有其特殊性：整段干燥部由多组平行排布的烘筒组成，单根烘筒长度可达数米，两端支撑位置在设备长期运行、受热变形、基础沉降的影响下，很容易出现轴系不同心的问题，普通刚性轴承座会在这种偏载工况下快速出现轴承滚道点蚀、保持架碎裂的失效问题，选用适配调心滚子轴承的剖分式轴承座，就是为了抵消这类安装与运行过程中的同轴度误差，同时降低后期运维更换轴承的拆装难度。

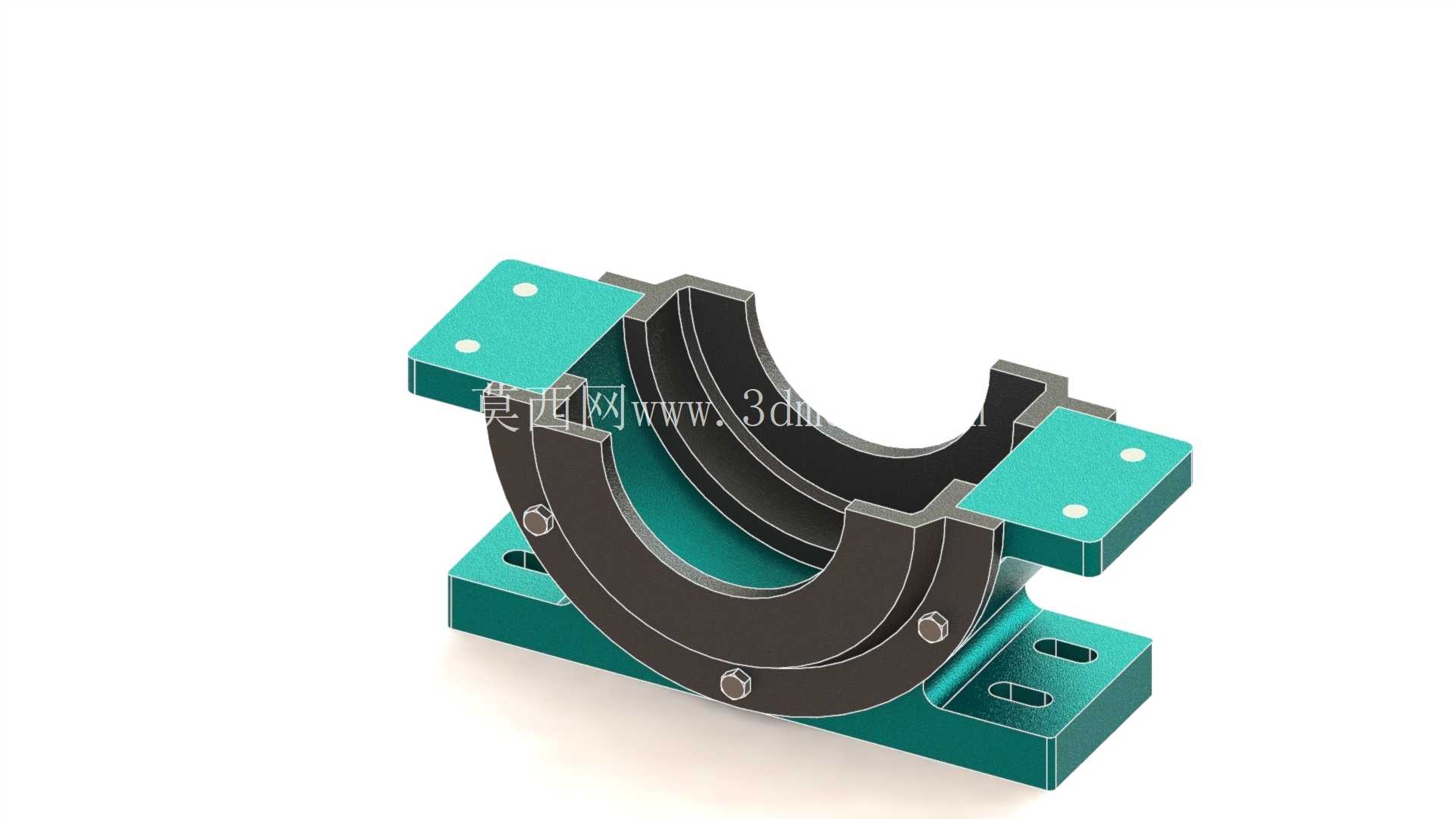

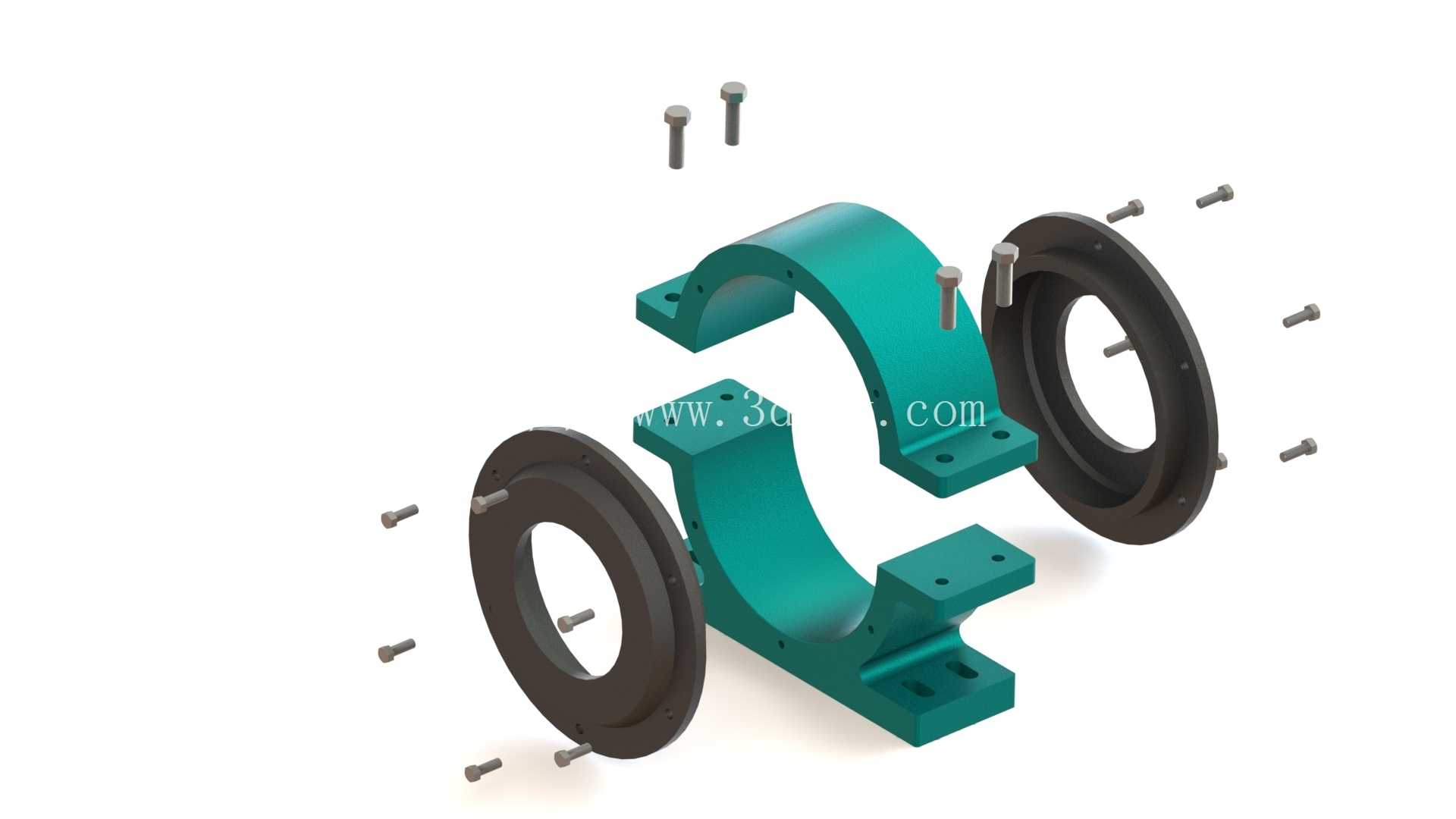

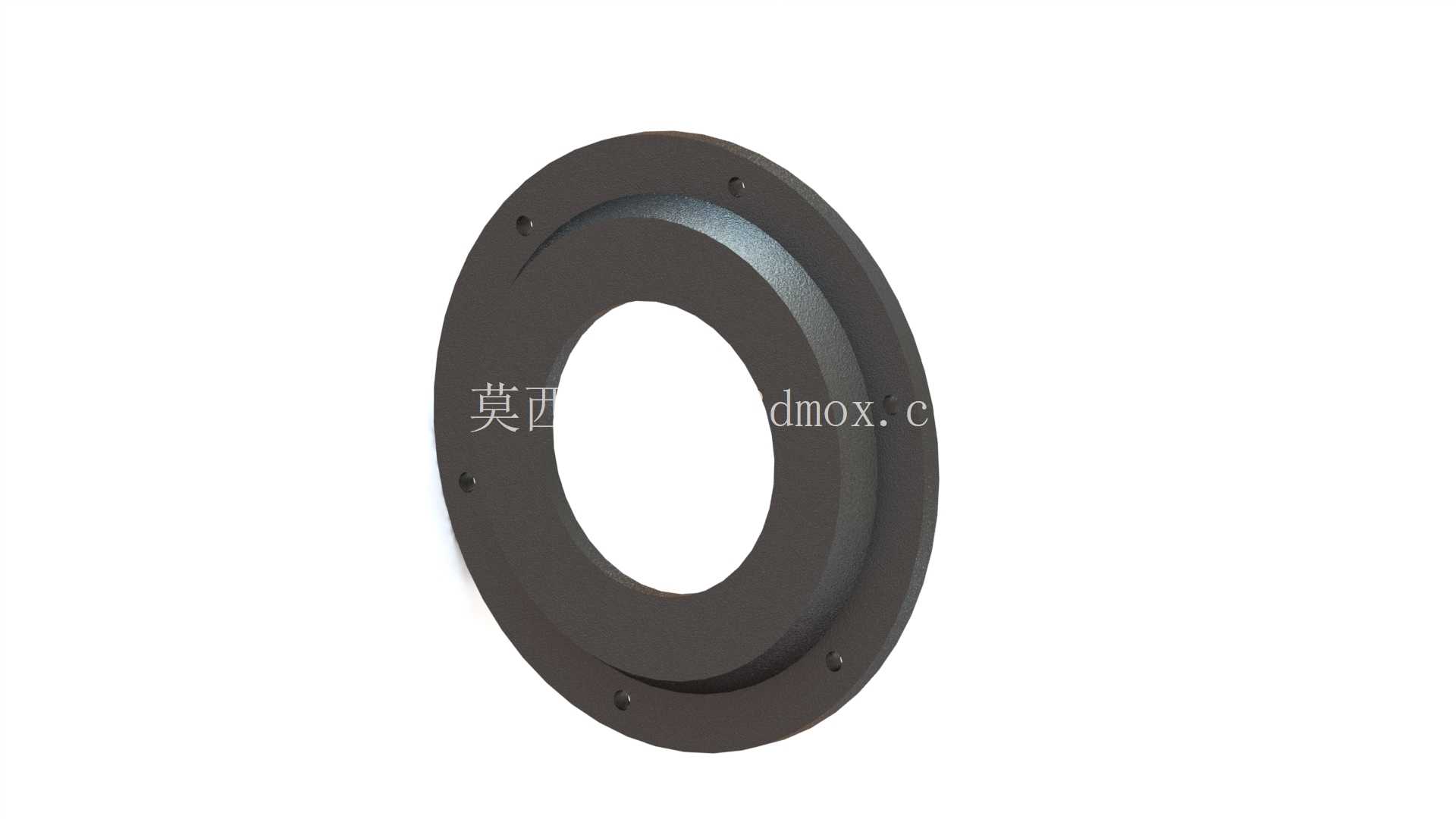

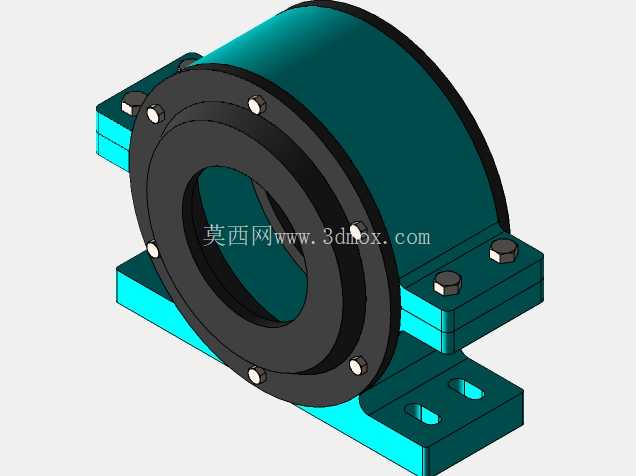

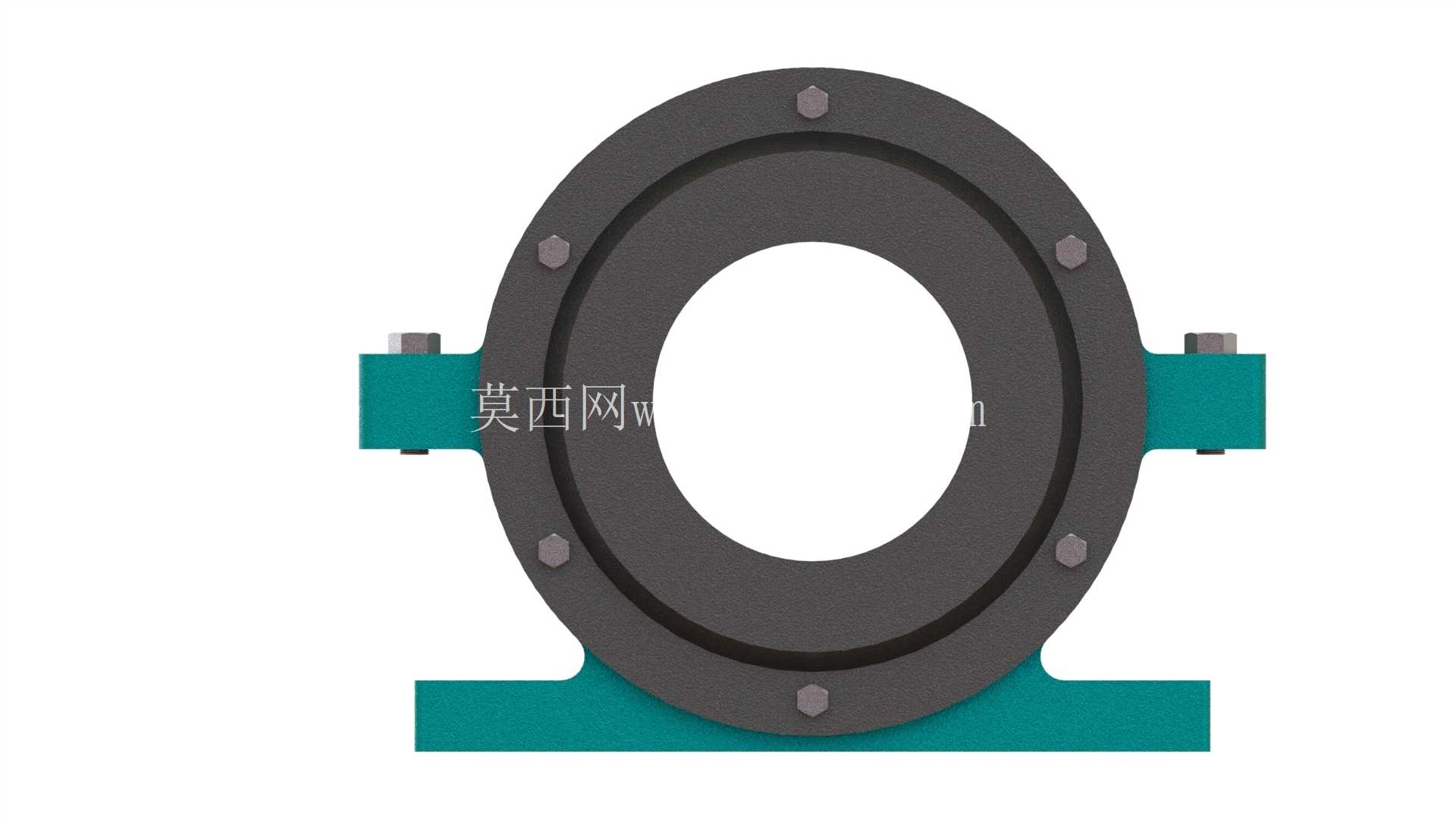

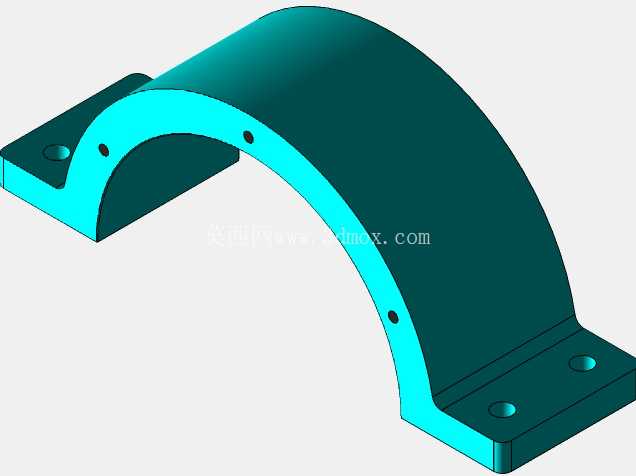

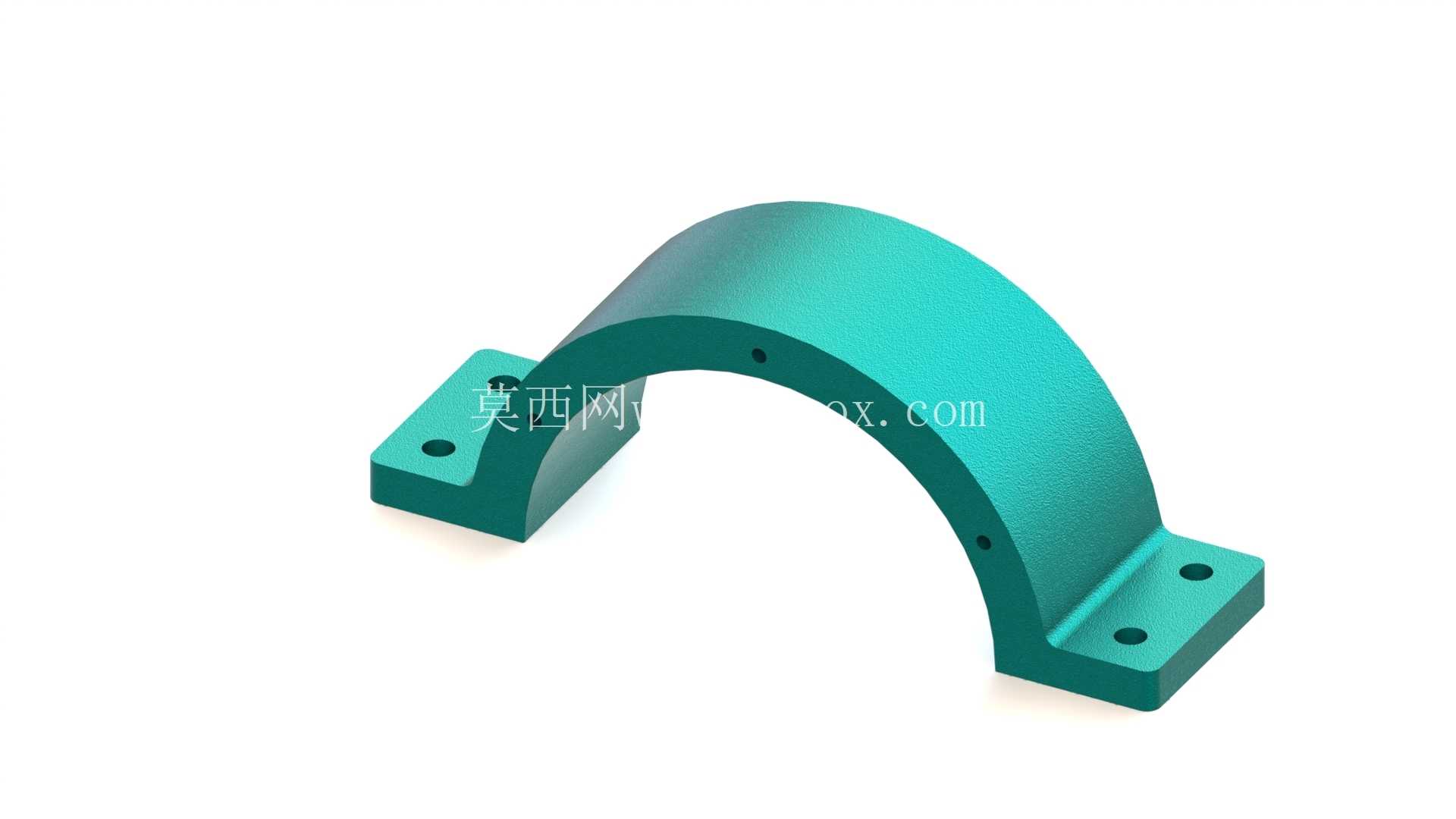

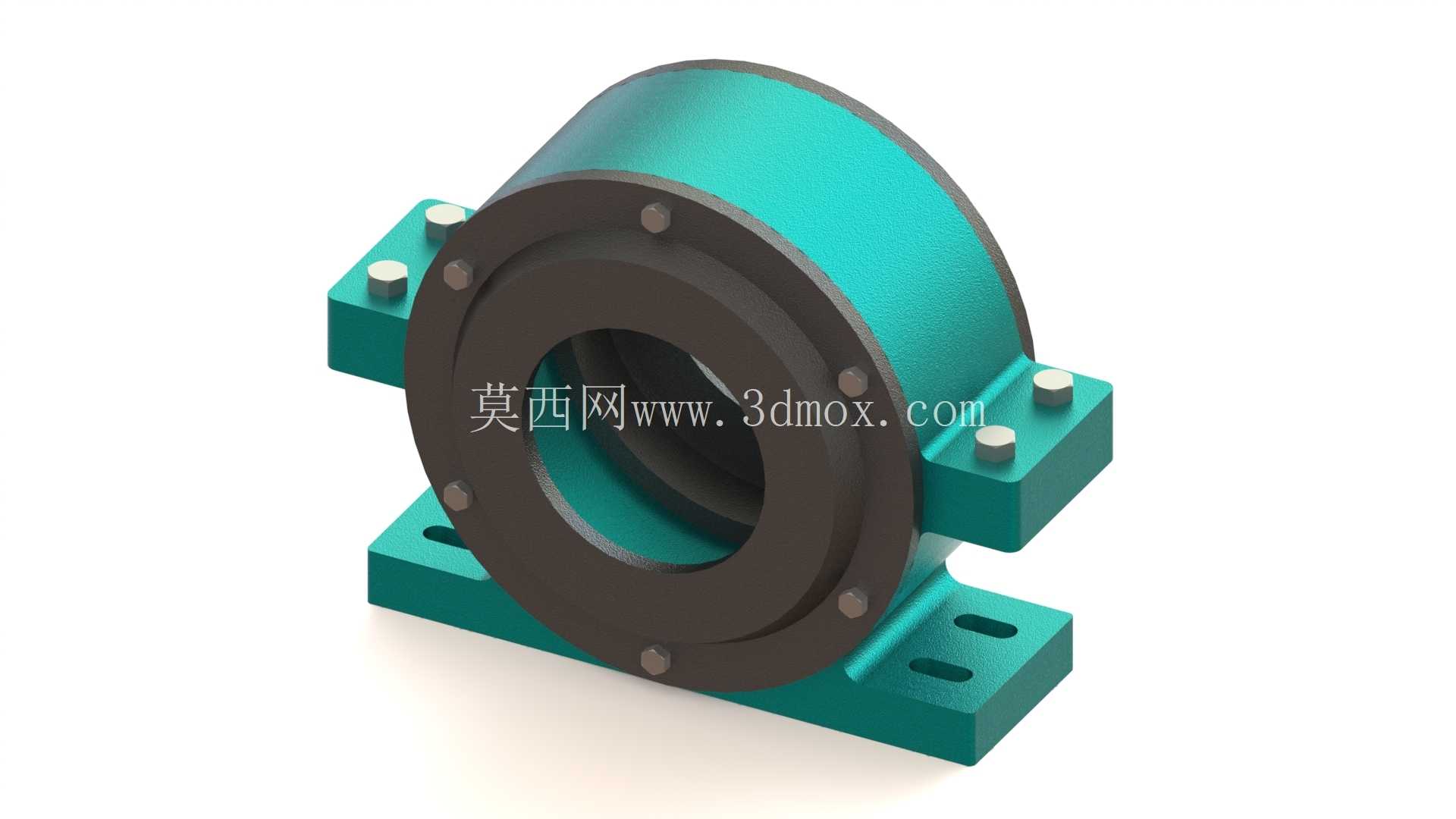

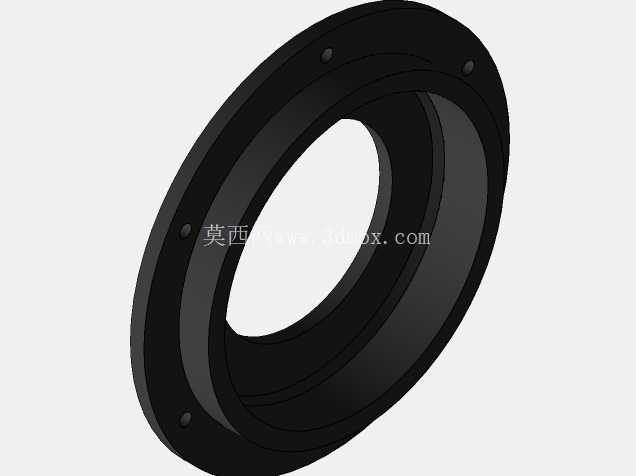

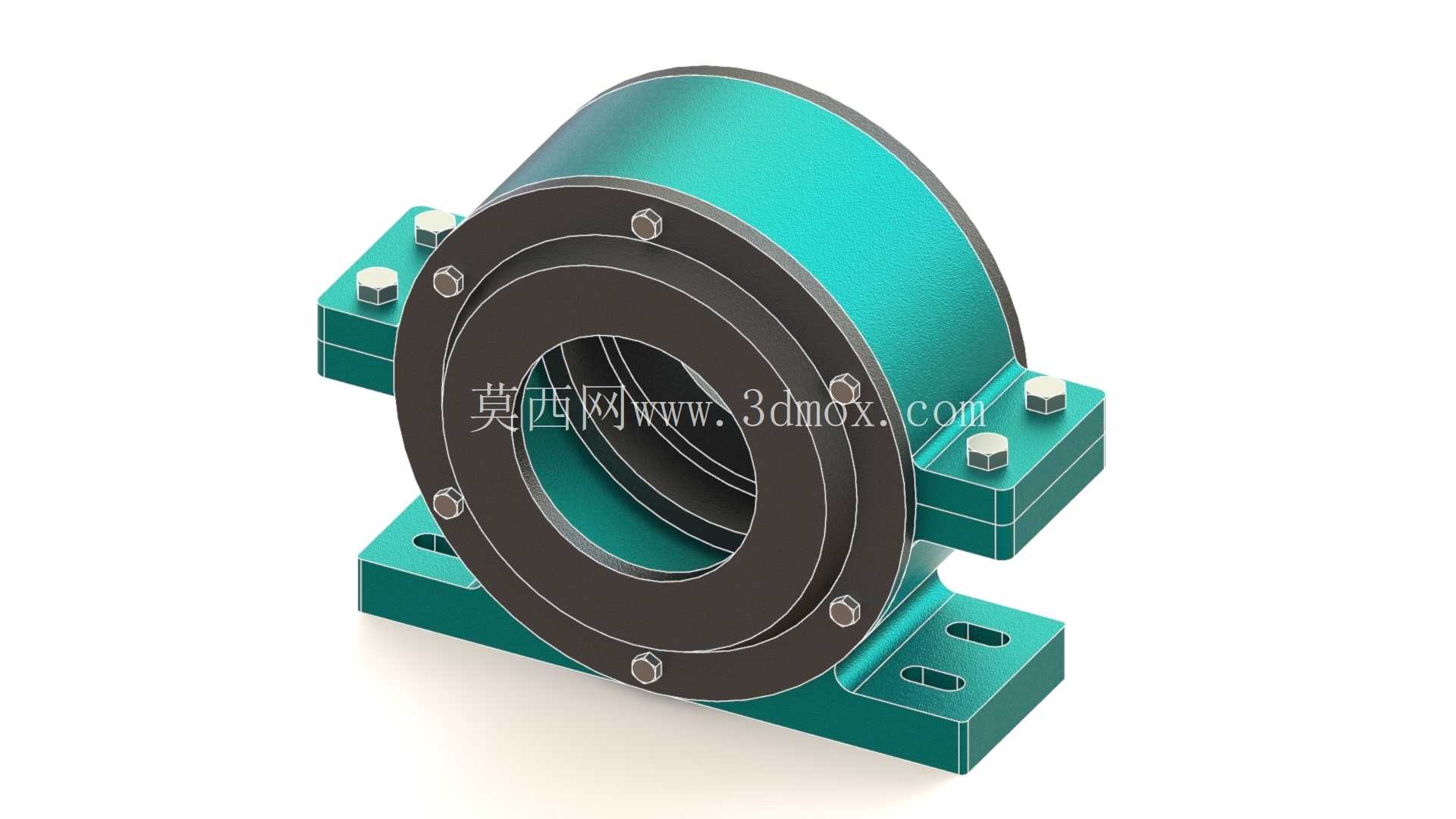

　　从结构功能来看，整套组件包含中间的剖分式轴承座主体、两侧的端盖、配套的安装紧固件。主体采用上下对开的剖分结构，这种设计的核心优势是在设备检修更换轴承时，不需要拆卸烘筒端的传动组件、也不需要将整根重达数吨的烘筒从机架上吊出，只需要拆开上半部分轴承座盖、拆除两侧端盖即可完成轴承的更换与间隙调整，能将单组支撑点的检修时间压缩70%以上，对于连续生产属性极强的造纸产线来说，能大幅降低停机带来的产能损失。两侧的端盖一方面起到密封作用，阻挡造纸车间内的纸毛、水汽、粉尘进入轴承滚道内部，避免润滑脂被污染失效；另一方面可以配合调整垫片控制轴承的轴向游隙，适配烘筒在高温运行下的轴向热伸长量，避免轴承出现轴向卡滞的问题。

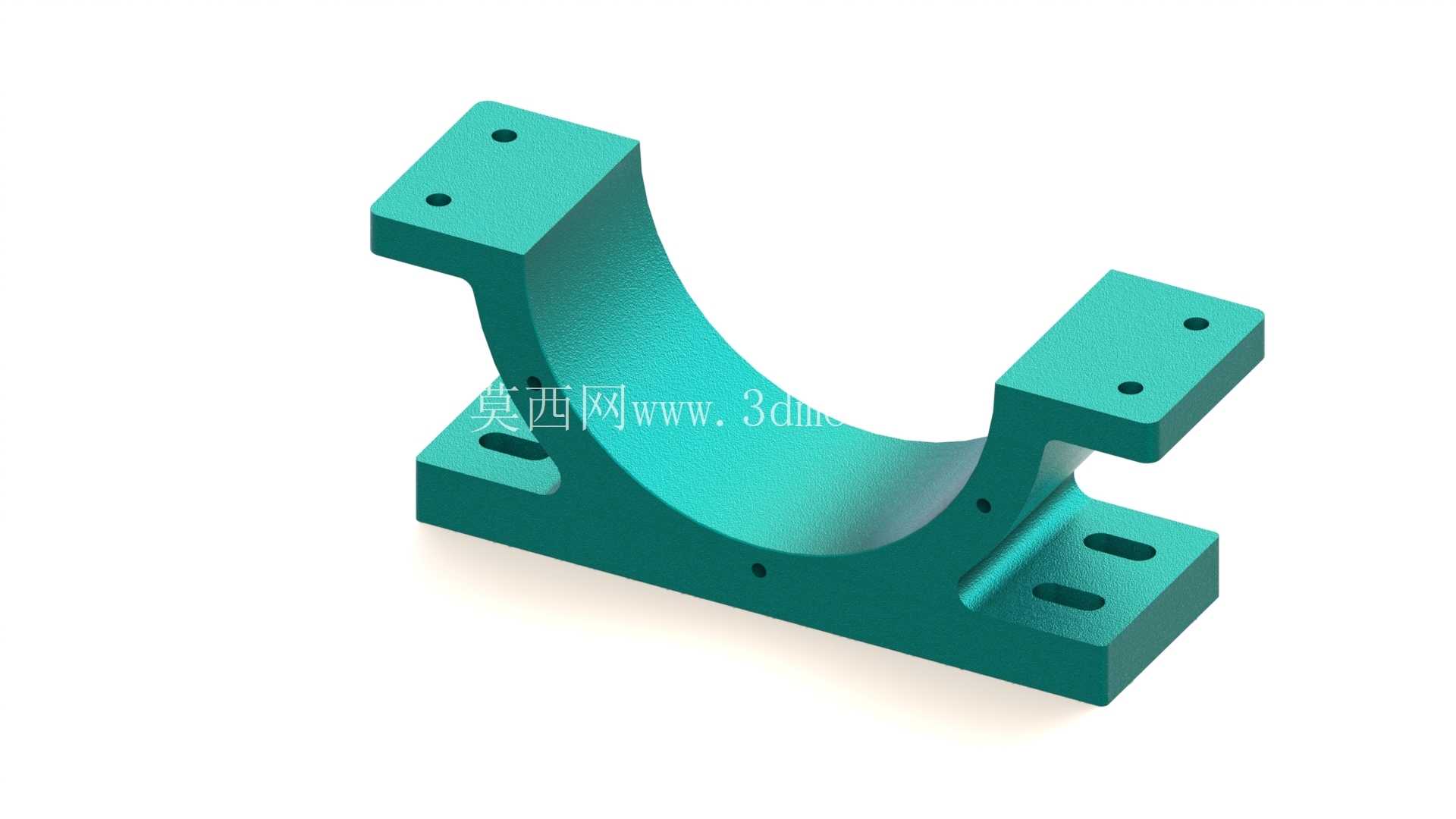

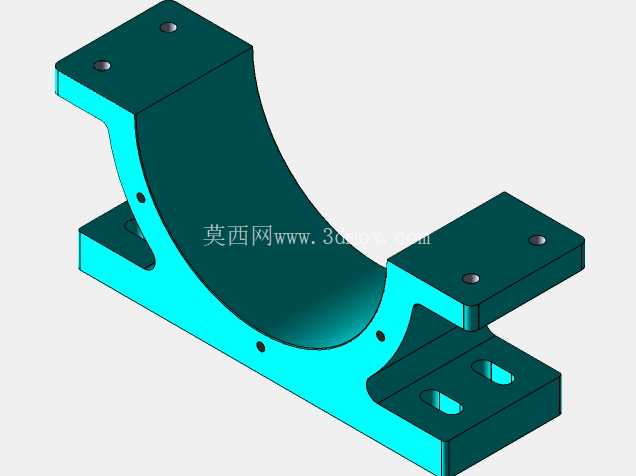

　　设计思路上，轴承座主体的底座采用带安装孔的支脚结构，安装孔预留了足够的调整余量，方便现场安装时调整轴承座的中心高与水平位置，保证两侧支撑点的同轴度控制在允许范围内。座体的安装结合面做了精加工处理，剖分面之间不需要额外加装密封垫即可保证装配后的同轴度，同时避免润滑脂从剖分面渗漏。座体的轴承安装腔尺寸严格匹配紧定套H-3044的安装尺寸，23044-K型调心滚子轴承为锥孔结构，通过紧定套固定在光轴上，不需要在轴上加工定位轴肩，既降低了长轴的加工难度，也方便调整轴承的径向游隙，适配烘筒低速重载、运行温度在80-120摄氏度区间的工况需求。配套的紧固件全部采用高强度等级，考虑到造纸车间的高湿环境，表面做了防腐处理，避免长期运行后螺栓锈蚀无法拆卸。

　　从安装边界来看，这套轴承座的中心高、底座安装孔的孔距、端盖的止口尺寸都与同规格的标准剖分式轴承座具备互换性，现场改造替换时不需要重新加工设备机架的安装面，只需要核对轴承内径、轴径尺寸、中心高参数即可直接替换。轴承座的腔体内部预留了足够的润滑脂存储空间，配套的端盖上可以加装注油嘴，实现不停机注油维护，延长轴承的补脂周期，减少日常运维的工作量。在实际选型应用中，需要注意核对所配烘筒的轴径尺寸、烘筒端的径向载荷与轴向载荷数值，确认轴承座的额定静载荷、动载荷满足运行要求，同时要根据现场的运行温度选用适配高温工况的润滑脂，密封结构如果是在水汽特别大的工段，还可以在端盖位置加装额外的双唇密封圈，进一步提升密封防护等级。这类剖分式调心滚子轴承座除了造纸干燥筒之外，在水泥行业的回转窑、矿山行业的长距离皮带输送机滚筒、冶金行业的连铸辊支撑等场景也有广泛应用，核心都是利用其调心性能补偿轴系变形，利用剖分结构降低运维难度。建模过程中需要重点关注剖分面的定位精度、轴承安装腔的圆柱度公差、安装孔的位置度公差，这些尺寸直接影响装配后的轴承运行精度，如果安装腔的同轴度超差，即使轴承本身具备调心性能，也会出现局部载荷过大、提前失效的问题。端盖与座体的配合止口需要做间隙配合设计，保证装配时可以顺利装入，同时不会出现过大的间隙导致密封失效。紧固件的排布要均匀分布在座体的连接法兰位置，保证拧紧后结合面的压力均匀，避免出现局部间隙导致的漏油或者刚度不足问题。
