机架式磷酸铁锂储能电池组结构设计

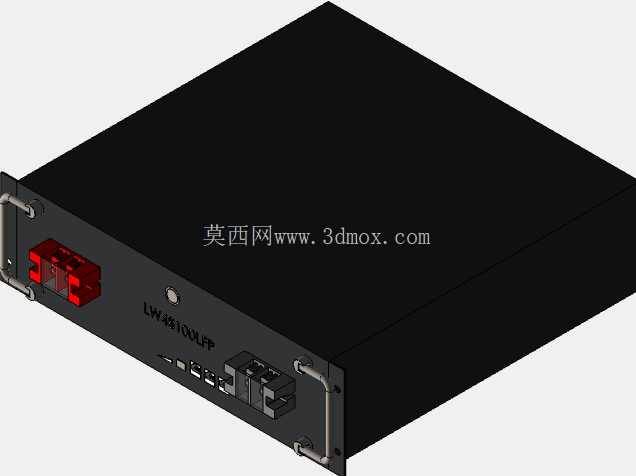

　　这款3U规格的磷酸铁锂储能电池组，核心定位是标准19英寸机架安装场景下的直流储能单元，在通信基站后备供电、小型机房UPS配套、户用储能堆叠系统、工商业分布式储能侧的直流侧储电单元中都有广泛适配空间。从实际工程应用来看，这类机架式电池包的设计核心首先是匹配标准机柜的安装边界，整体高度严格遵循3U机架单元尺寸规范，宽度适配19英寸标准机柜立柱安装孔位，深度控制在常规通信机柜的兼容深度范围内，前端两侧设计的抽拉式金属把手，既满足设备上架安装时的承重提拉需求，也能在后期运维更换时实现单人快速抽拉操作，把手的弯折弧度、安装固定点的位置都经过承重校核，避免满重量状态下提拉出现形变。

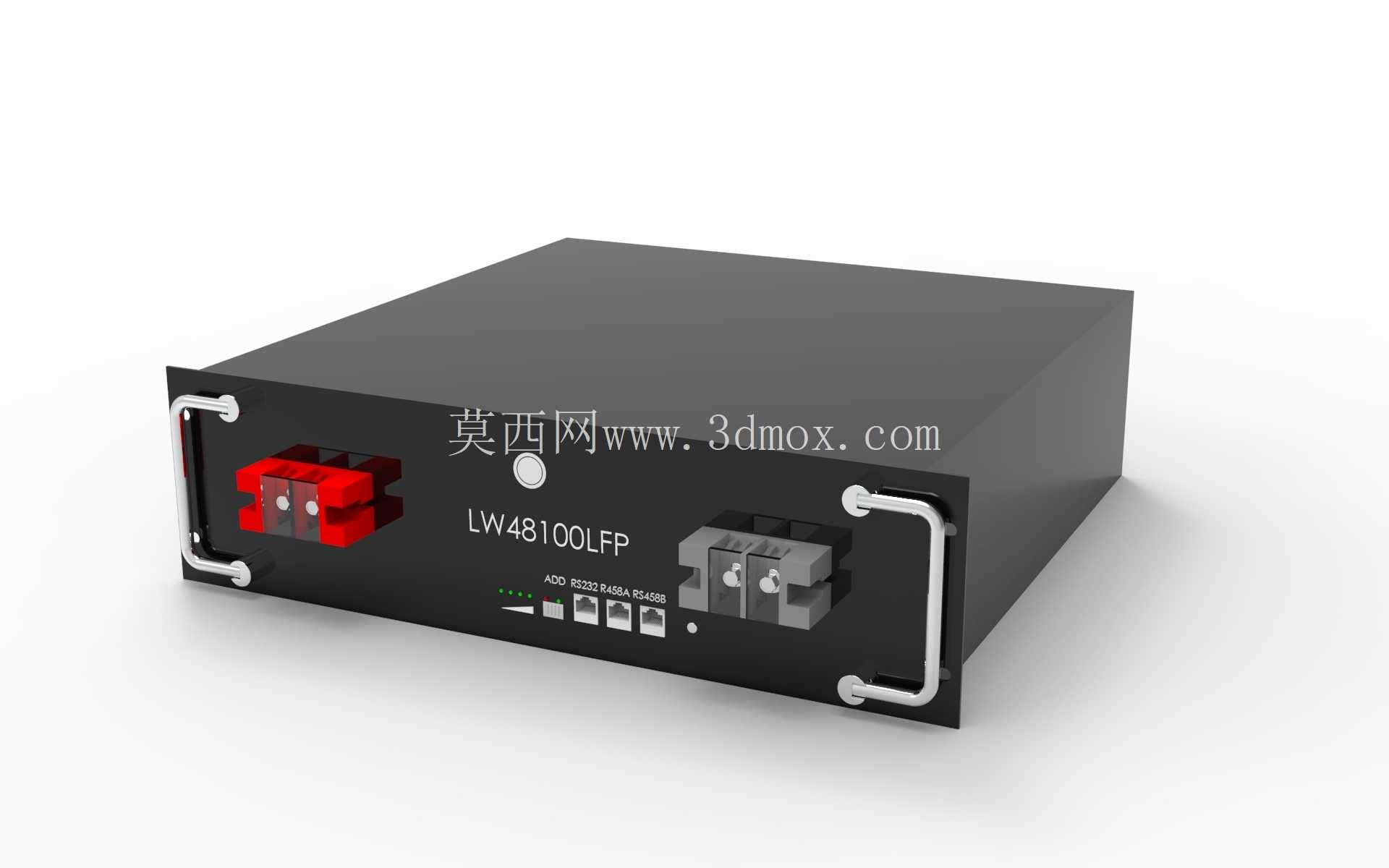

　　从功能布局来看，前端面板的接口分区做了明确的物理隔离，大电流输出的红黑接线端子设置在面板左侧，端子采用防误插结构设计，不同极性的端子外形尺寸做了差异化处理，从结构层面避免运维时接反正负极引发的短路风险；端子周边预留了足够的接线操作空间，能够兼容大平方线缆的铜鼻子压接安装，接线完成后不会和机柜内其他走线产生干涉。面板右侧设置的通信与低压辅助接口，集成了BMS通信、状态信号输出等功能，接口采用快插式结构，和高压动力端子保持足够的安全电气间隙，满足安规设计中的爬电距离要求。面板中部的状态指示区域，排布了电量显示、运行状态、故障告警的指示灯与数码显示窗口，运维人员在机柜正面无需抽出设备就能直观读取电池组的运行参数，日常巡检效率大幅提升。

　　设计思路上，整个电池包采用金属外壳全封闭结构，外壳板材选用冷轧钢板做表面喷塑处理，兼顾结构强度与电磁屏蔽性能，既可以保护内部的磷酸铁锂电芯、BMS管理板、汇流排等核心部件不受机柜内其他设备的电磁干扰，也能避免自身的电路信号对外围通信设备产生影响。内部电芯采用规整的矩阵式排布，电芯之间预留了均匀的散热间隙，配合外壳的结构散热设计，在持续大电流充放电工况下能够保证电芯温度均匀性，避免局部过热引发的性能衰减。汇流排的走线路径做了分层设计，高压动力回路和低压信号回路完全隔离，减少信号串扰的同时也降低了高压绝缘风险。BMS管理板的安装位置靠近前端面板的接口区域，缩短了信号走线长度，也方便后期固件升级、故障排查时的操作。

　　安装边界层面，除了适配标准19英寸机架的安装孔距，电池包底部也做了加强筋结构设计，当多组电池包在机柜内堆叠安装时，底部结构能够承受上层多台设备的叠加重量，不会出现外壳凹陷形变的问题。前端面板的固定螺丝孔位和标准机柜的立柱孔位完全对齐，安装时不需要额外做转接件加工，直接用机柜标配的M6螺丝就能完成固定。设备整体的重量分布做了居中优化，抽拉安装时不会出现重心偏载导致的卡滞问题，两侧的滑轨安装位预留了标准机柜滑轨的安装尺寸，用户可以根据实际需求选配固定安装或者滑动抽拉安装两种方式。

　　从实际使用场景的适配性来看，这类磷酸铁锂电池包相比传统铅酸电池，在同等体积容量下能量密度更高，循环寿命更长，3U的尺寸规格刚好匹配原有铅酸电池组的机架安装空间，在旧机房电源改造项目中可以直接替换原有铅酸电池，不需要对机柜结构、安装空间做额外调整，改造成本更低。外壳的边角处都做了圆角钝化处理，避免安装运维过程中划伤操作人员，所有外露的金属结构件都做了接地处理，满足电气设备的安全规范要求。内部的电芯固定结构采用阻燃级绝缘材质做隔离，即使出现单电芯故障的情况，也能阻断故障蔓延，提升整个电池包的运行安全性。
