150A电流分流采样导电排结构

项目分类:变压器/电感器 发布时间:2025-02-16 ID:932847
  • 150A电流分流采样导电排结构

  做低压配电、电源测试类项目的工程师对这类分流结构不会陌生,这次拆解的150A分流导电排,核心作用是在大电流回路里通过自身固定的低值电阻,将回路电流转化为可采集的毫伏级电压信号,给电流表、保护模块、电量计量单元提供采样依据,常见于直流电源柜、逆变设备、蓄电池充放电测试台、大功率充电桩的电流检测回路里,相比霍尔电流传感器,这类分流结构成本低、响应速度快、抗电磁干扰能力强,在150A及以下的直流电流采样场景里应用占比很高。

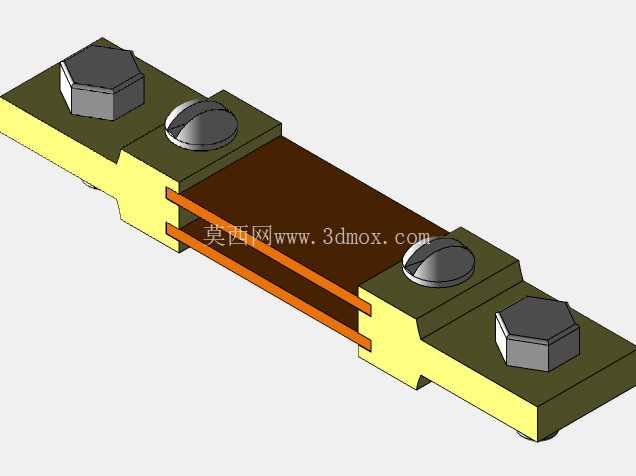

  从结构设计来看,整个部件采用两端安装固定、中间采样区的布局,两端的黄色安装基座采用绝缘耐温的工程材质,一方面承担整个分流件的安装固定受力,另一方面将中间的导电采样区与安装面板做电气隔离,避免出现爬电、短路隐患。每个安装基座上设置了两组紧固件,外侧的六角螺栓用于将整个分流件锁紧在设备的安装梁或者母排安装位上,内侧的盘头螺钉则用于压紧接入的回路导线或者母排端头,保证大电流通过时接触电阻足够小,避免长期工作出现接头发热的问题。中间的棕色主体是锰铜合金材质的采样电阻体,这部分是整个分流件的核心功能区,合金材质的温度系数极低,在-40℃到120℃的工作温度区间内电阻值波动极小,能保证电流采样的精度,不会因为设备长期工作发热导致采样数据出现明显偏差。两根平行的橙色采样引线直接焊接在电阻体两端的等电位点上,引线直接外接至采样信号处理电路,避开了安装接头处的接触电阻影响,进一步提升采样精度。

  安装边界方面,这类分流件属于板式安装结构,安装时需要预留足够的电气安全间隙,两端安装孔的中心距要匹配设备母排的走线间距,安装基座的厚度决定了整个部件的安装高度,设计安装位时要注意上方预留接线操作空间,避免和柜内其他母排、元器件出现安全距离不足的问题。导电排的载流截面经过严格核算,150A长期工作时电阻体温升控制在国标允许的范围内,不会因为过热导致周边绝缘件老化失效。设计这类结构的时候,首先要根据额定电流选定锰铜电阻体的截面积和长度,保证额定电流下的压降符合采样电路的输入要求,常规150A分流器的输出压降一般是75mV,匹配主流的电流采样仪表量程;其次要处理好电阻体和两端安装基座的连接强度,既要保证导电接触可靠,又要保证绝缘基座能承受安装时的锁紧力,不会因为螺栓拧紧出现基座开裂的问题;采样引线的焊接点位置要反复校核,必须处于电阻体的均匀电流场区域,不能太靠近两端的接线端头,否则接头处的接触电阻变化会直接影响采样精度。

  实际选型使用的时候,要注意分流件的安装方向尽量和柜内散热风道平行,让电阻体工作时产生的热量能被气流及时带走,不要将分流件紧贴热敏感器件安装,避免电阻体的工作热量影响周边器件的精度。接线时要先紧固回路的主接线螺钉,保证主回路接触可靠,再连接采样信号线,采样信号线要采用屏蔽线,并且避开柜内的强电动力线走线,减少干扰信号串入采样回路。这类分流结构没有活动部件,只要安装接线可靠,长期工作的故障率极低,是大电流直流采样场景里性价比极高的方案,很多工程师在做电源类设备结构设计时,都会优先选用这类成熟的分流结构,只需要根据设备的额定电流、安装空间调整对应的尺寸参数即可,不需要从零开始验证电阻材质、绝缘性能,能大幅缩短产品的开发周期。
