光伏系统用太阳能电缆连接端子结构

　　在分布式光伏电站、户用太阳能发电系统的现场布线作业中，电缆连接的可靠性直接决定了整套系统的长期运行稳定性，户外环境下的紫外线照射、昼夜温差带来的热胀冷缩、雨水侵蚀等因素，都对线缆连接部件提出了远高于普通室内电气接线的要求。这款太阳能电缆连接端子，正是针对光伏直流侧线缆对接场景开发的专用连接部件，主要用于光伏组件之间、组件与汇流箱之间的直流线缆接续，能够在露天安装环境下长期保持稳定的电气导通性能与机械连接强度。

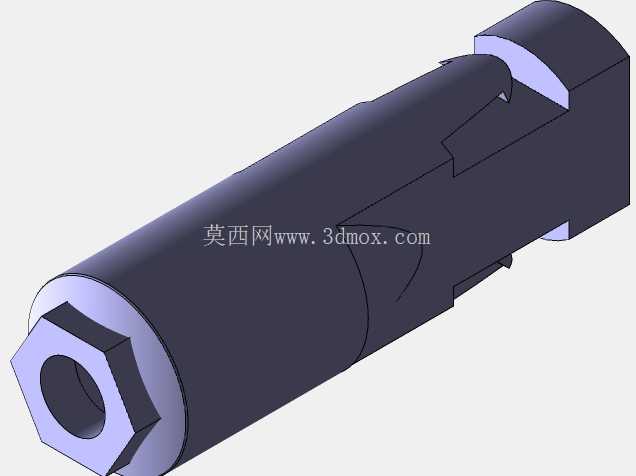

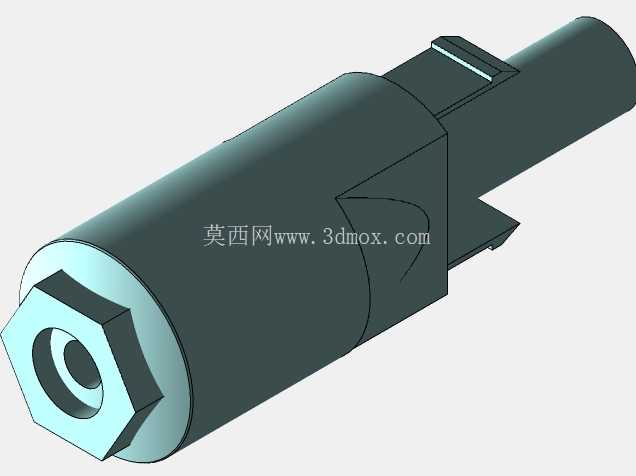

　　从结构设计来看，该端子采用一体式柱形主体结构，进线端设置内六角导向结构，既能够在接线时为线缆内芯提供精准的插入导向，避免铜芯散丝偏位导致的接触面积不足问题，也可以在端子压接完成后，为外部绝缘护套的安装提供定位基准，保证护套与端子主体的配合间隙控制在合理范围内，减少水汽、粉尘进入连接点位的概率。端子主体中部设置的弹性卡接结构，是整个部件的核心功能设计，当端子插入对应的连接器护套后，卡舌会自动卡入护套内壁的定位卡槽，无需额外的紧固件即可实现轴向锁止，能够抵御户外大风导致的线缆摆动、安装运维过程中的拉扯受力，避免端子从护套中脱出引发的断路故障。

　　从安装边界来看，该端子的外径尺寸与常规光伏线缆的线径规格匹配，压接段的内径针对光伏专用镀锡铜芯线缆做了适配，压接后铜芯与端子内壁的贴合度能够满足大电流通过时的接触电阻要求，避免长期运行过程中接触点位发热导致的绝缘层老化加速。端子尾部的限位凸台，能够在压接作业时为压接钳提供定位标识，确保压接位置处于端子的有效压接区间内，不会因为压接位置偏移导致端子结构强度下降或者导通性能不达标。

　　在实际工程应用中，这类端子的设计需要兼顾安装效率与长期可靠性，不同于普通室内接线端子，光伏用电缆端子需要在-40℃到85℃的环境温度区间内保持结构稳定性，因此主体材质选用抗紫外线、耐老化的专用铜材并做镀锡处理，既能够保证导电性能，也可以避免户外环境下的氧化腐蚀。端子表面的光滑过渡设计，能够减少安装过程中对绝缘护套内壁的划伤，保证护套安装后能够实现IP67级别的防护效果，即使在暴雨、扬尘天气下，也不会出现连接点位进水、进尘导致的绝缘下降问题。

　　从建模逻辑来看，该模型完整还原了端子的所有功能结构特征，包括内六角端的倒角、卡舌的倾斜角度、限位凸台的尺寸公差带，能够直接用于连接器的装配干涉检查、压接工装的设计验证，也可以作为光伏系统布线模拟的标准件导入到整体电站布局模型中，校验线缆弯曲半径、端子安装空间是否满足施工要求。在结构设计过程中，卡舌的弹性变形量是核心设计参数，既要保证插入护套时的阻力处于合理区间，让现场施工人员无需专用工具即可完成插接作业，也要保证卡接完成后的拉脱力符合行业标准要求，能够承受不低于100N的轴向拉力而不出现松脱。端子整体的同轴度公差控制在0.05mm以内，确保与配套护套插接后，内部的导电插针能够精准对中，避免出现偏插导致的接触不良问题。

　　在光伏系统的运维过程中，这类端子的可维护性也是设计时需要考虑的重点，端子主体上的卡舌设置了专用的拆卸受力位，当需要对线缆进行更换或者检修时，使用专用的拆卸工具按压卡舌即可顺利将端子从护套中取出，不会破坏护套或者端子本身的结构，能够实现重复利用，降低电站运维的物料成本。不同于普通的冷压端子，该端子的压接段设置了防滑齿结构，压接完成后铜芯会与防滑齿紧密咬合，即使在温度剧烈变化导致的热胀冷缩循环下，也不会出现铜芯与端子之间的松动，能够长期保持稳定的接触电阻，减少连接点位的发热损耗，提升整个光伏系统的发电效率。
