红黑绝缘护套鳄鱼夹结构设计

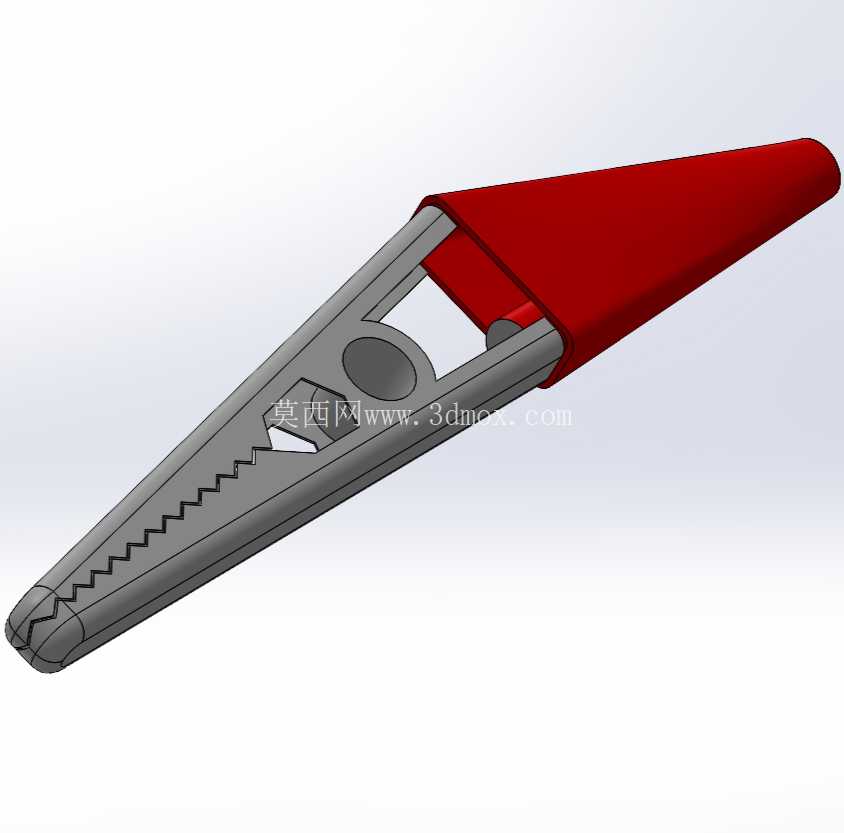

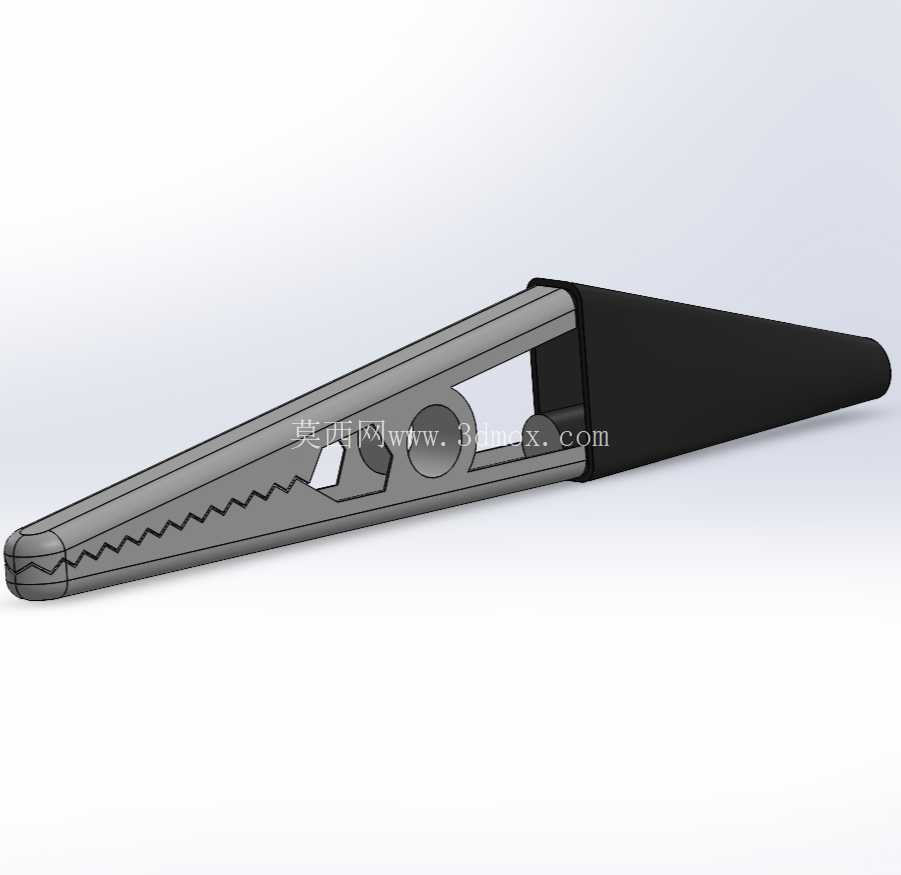

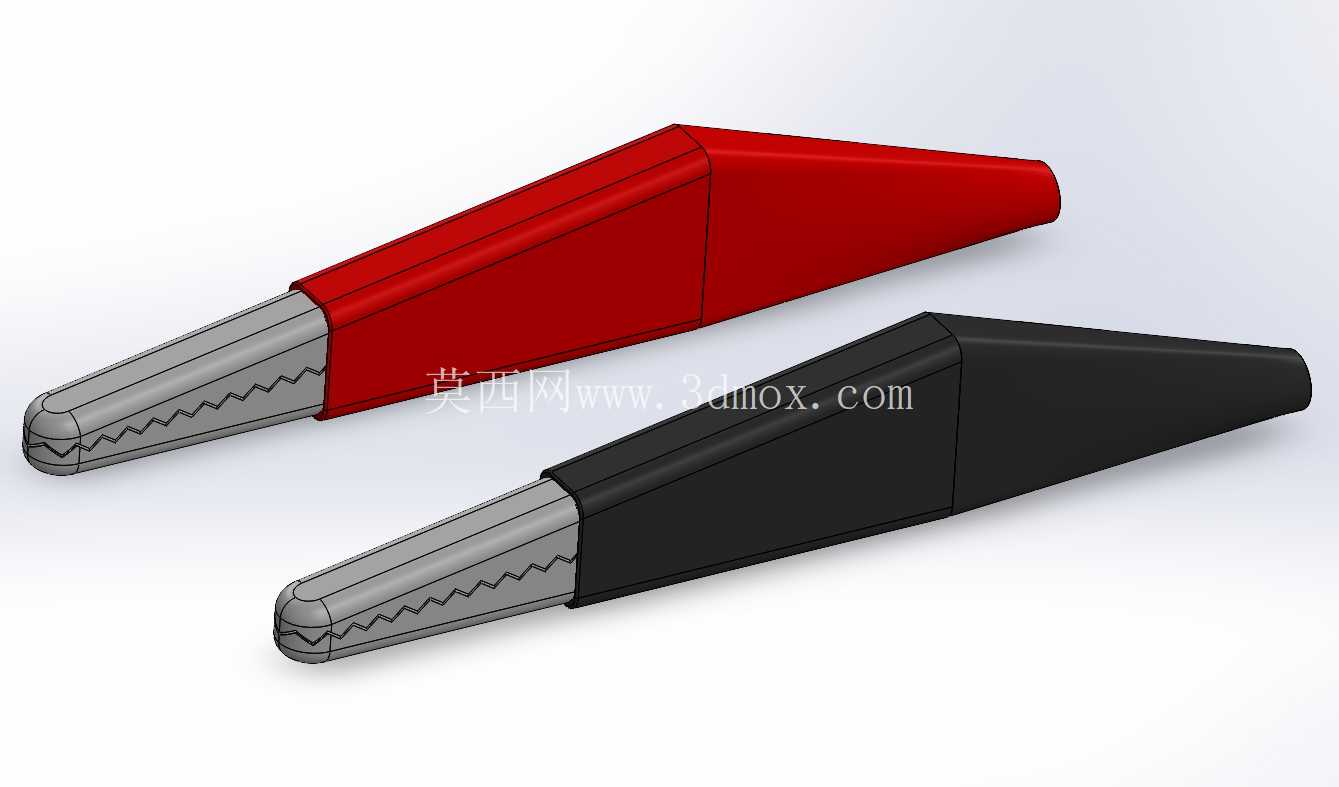

　　在电子测试、临时电路接驳、低压电气检修场景里，鳄鱼夹是使用频率极高的快接导电部件，本次设计的带绝缘护套红黑鳄鱼夹，针对常规裸夹容易误碰短路、绝缘防护不足的痛点做了结构优化，适配绝大多数常规测试、临时接线的使用需求。先从实际使用场景说起，日常电路调试中，操作人员经常需要单手完成接线操作，既要保证夹持力足够不松脱，又要避免手指接触金属导电部分造成触电或者相邻线路短路，这款鳄鱼夹的绝缘护套完全包覆夹体尾部的操作按压区域，只露出前端锯齿状的夹持咬合部分，操作时手指捏在护套区域即可完成开合，完全不会接触到金属导电部位，红黑两色的护套也能直观区分正负极，避免接线时极性接反，这在直流电路测试、蓄电池临时接驳场景里能大幅降低接错线的概率。

　　再看结构设计思路，夹体的金属部分采用冲压成型的锯齿咬合结构，咬合面的锯齿做了等距排布，齿尖角度经过反复调整，既可以咬住单股硬线的线芯，也能夹紧多股软线的铜丝，甚至可以夹持在接线柱、金属引脚等不同形态的导电部位，不会出现打滑松脱的情况；夹体的铰接转轴位置做了限位结构，开合角度控制在合理区间，既保证最大张口能夹住直径6mm以内的柱状导体，又不会因为开合角度过大导致弹簧脱出、夹体错位。绝缘护套部分采用锥度收窄的流线型设计，从尾部的按压区到前端的金属包覆区逐渐收窄，一方面减少护套前端的多余体积，在密集接线的端子排区域使用时不会和相邻的夹子产生干涉，另一方面锥度结构也能提升护套和金属夹体的结合力，反复插拔、拉扯导线的时候护套不会从夹体上脱落。关于安装和使用边界，这款鳄鱼夹的尾部预留了标准的导线压接槽，适配0.5平方到2.5平方的多股铜芯导线，压接之后护套可以完全盖住压接部位，避免压接位置的铜丝外露造成短路；夹体整体长度控制在45mm左右，护套最宽处尺寸为12mm，在空间狭小的设备内部接线时，不会因为体积过大挤占其他元件的安装空间，相邻两个夹子的最小安全间距可以控制在8mm，适配绝大多数低压配电、电子测试的布线空间要求。

　　从功能特性上看，这款鳄鱼夹没有多余的活动部件，整体结构简单可靠，金属夹体采用弹性优异的钢材冲压而成，经过防锈镀层处理，长期使用不会因为氧化导致接触电阻变大，锯齿咬合部位的接触压力经过测算，在夹持1.5平方铜芯线的时候，接触电阻小于1毫欧，大电流通过的时候不会出现局部发热的情况；绝缘护套采用硬质绝缘塑料注塑成型，表面做了细微的防滑纹理，手上有少量汗液的时候也能稳定捏持操作，不会打滑。

　　在实际选型使用的时候，这款夹子适合用在直流36V以下、交流25V以下的低压测试场景，比如实验室电路调试、蓄电池充放电接线、电子DIY临时接线、教学实验电路连接等场景，不适合直接用在强电回路的永久接线中，也不适合长期浸泡在油污、腐蚀液体的环境里使用；如果需要在更高电压的场景使用，还需要额外增加绝缘防护结构。设计过程中也充分考虑了批量生产的工艺性，金属夹体采用连续冲压工艺即可成型，铰接部位的转轴可以采用标准的铆钉铆接，弹簧采用通用的扭簧配件，绝缘护套采用普通注塑工艺即可生产，整体装配流程简单，不需要复杂的工装夹具就能完成组装，生产成本可控，适合批量加工生产。另外针对不同使用场景的需求，红黑两色的区分设计也能在多回路接线的时候快速识别线路极性，减少排查线路的时间，比如在多组蓄电池串并联接线的时候，红色夹子统一接正极、黑色夹子统一接负极，整个接线回路一目了然，不会出现混接的情况；夹体前端的锯齿做了圆角处理，夹持导线的时候不会切断铜丝，反复夹持也不会在导线上留下过深的压痕，不会损伤导线的线芯结构。
