逆变器配套MPPT断路器开关结构设计

　　在分布式光伏逆变系统、工业级交直流转换设备以及在线式UPS供电架构中，直流侧的分断保护元件一直是结构设计阶段容易被忽略但直接影响系统可靠性的关键部件，这款MPPT专用开关正是针对这类场景的安装需求完成的结构设计。不同于普通交流断路器的灭弧结构适配，这款开关的触点间隙、操作力反馈都针对直流侧高电压低电流的分断工况做了匹配，在光伏MPPT回路中，它需要承担组件串检修时的明显断开点功能，同时要耐受长期户外工况下的温度循环带来的结构形变，避免出现触点接触电阻升高导致的异常发热。

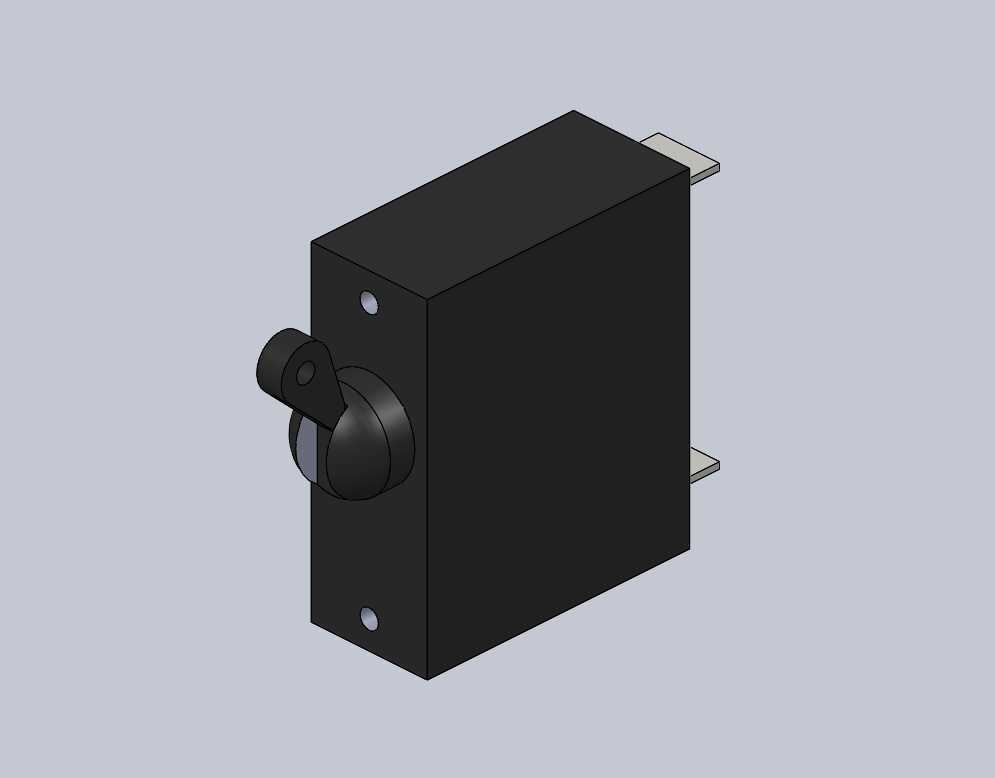

　　从结构外形来看，这款开关采用方正的封闭式壳体设计，壳体侧面预留了两个对称的安装定位孔，安装时不需要额外定制复杂的安装支架，直接通过标准紧固件就能固定在设备内部的安装板上，两个片状接线端子从壳体后侧平行伸出，端子的伸出长度刚好匹配常规铜排的搭接距离，不会因为端子过长导致电气间隙不足，也不会因为过短造成接线操作空间局促。操作旋钮设置在壳体正面，旋钮旁的拨片结构可以清晰指示分合状态，操作人员不需要额外查看状态指示灯，仅凭旋钮的指向就能直观判断回路通断，操作力矩设置在1.2N·m到1.8N·m之间，既不会因为震动出现误分合，也不会让现场操作需要施加过大的力。设计阶段首先考虑的是不同设备内部的安装兼容性，壳体的整体宽度控制在标准模数化配电元件的尺寸区间内，不管是嵌入到逆变器的直流接线腔，还是安装在交直流转换器的内部配电层，或是集成在UPS的直流输入母排旁，都不会和周边的电容、散热片、线束等部件产生空间干涉。壳体的边角做了小尺寸的倒角处理，避免安装过程中尖锐边角划伤操作人员的手部或是破坏周边线束的绝缘层，壳体表面采用哑光的绝缘涂层处理，不仅可以提升壳体的绝缘性能，也能减少生产装配过程中指纹、油污的附着，保持元件外观的一致性。

　　在功能适配层面，这款开关的分断速度做了专门的优化，内部采用快动式的触点驱动结构，不管操作人员操作旋钮的速度快慢，触点的分合速度都保持在固定区间，有效减少直流分断时的拉弧持续时间，延长触点的使用寿命。不同于外露式的分断开关，这款开关的全封闭壳体可以阻挡设备内部的灰尘、凝露进入触点腔室，即使在湿度较高的安装环境下，也不会因为凝露导致触点间绝缘电阻下降。接线端子的接触面做了镀锡处理，降低和铜排连接时的接触电阻，端子上的固定螺丝采用防松设计，设备长期运行产生的震动不会导致接线端子松动，避免出现接触不良引发的故障。

　　在UPS系统应用中，这款开关通常布置在电池组和整流模块之间的回路上，电池维护时可以通过这个开关完全断开电池组和主机的连接，为维护人员提供安全的操作空间，开关的壳体高度刚好和UPS内部的层间间距匹配，安装后不会占用额外的布线空间，旋钮的操作位置刚好对应设备面板上的操作预留孔，不需要打开设备外壳就能完成分合操作。在交直流转换器的应用场景中，这款开关可以作为直流输入侧的过载保护后备元件，当转换器内部的保护电路失效时，开关可以快速分断直流输入回路，避免故障范围扩大，开关的安装孔位和市面上主流的同规格元件保持兼容，设备升级替换时不需要重新加工安装板，直接就能完成替换装配。建模过程中对所有的装配间隙都做了公差匹配，壳体上下盖的配合间隙控制在0.1mm以内，既可以满足装配的便利性，也不会因为间隙过大导致防护性能下降，旋钮和壳体之间的转动间隙做了密封槽设计，即使有少量灰尘从操作缝隙进入，也会被密封槽阻挡，不会直接接触到内部的触点结构。考虑到不同生产厂商的工艺偏差，建模时所有的安装尺寸都预留了合理的公差带，不管是采用注塑工艺生产壳体，还是采用冲压工艺生产接线端子，都能顺利完成装配，不需要二次修模调整。
