对开式U形管夹紧固连接结构

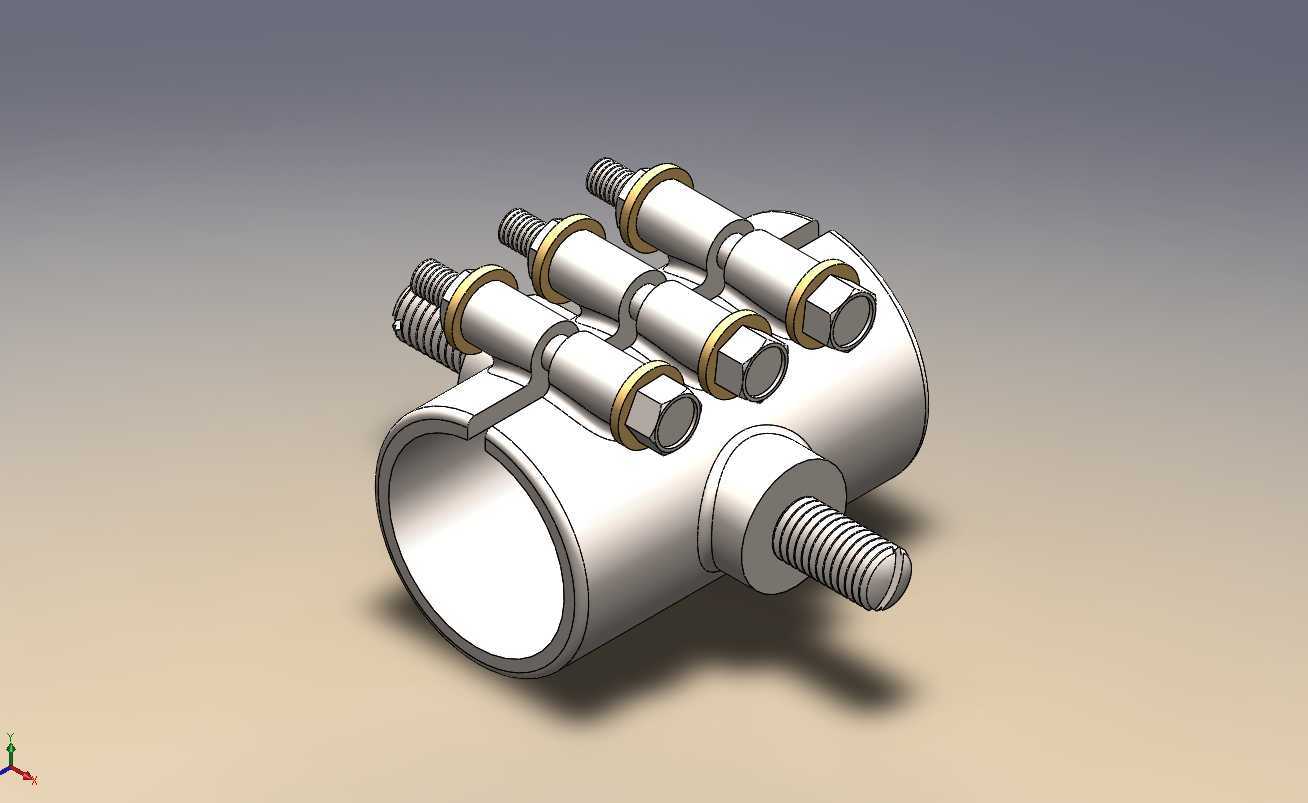

　　这款对开式U形夹持结构，是现场管路改造、执行器加装作业里出镜率极高的一类连接件，很多刚入行的结构设计人员容易把它和普通喉箍、单螺栓管夹混为一谈，实际在需要承载侧向负载、保证连接同轴度的安装场景里，这类多螺栓锁紧的对开夹具有不可替代的作用。

　　从实际应用场景来看，这类夹具最常出现在液压管路辅件加装、气动执行器杆系固定、户外管线支架接驳的工况中：比如在现有压缩空气主管道上加装流量阀支架时，不需要断管焊接法兰，只需要将两个半圆弧夹体扣合在对应管径的管道外壁，通过侧部的螺栓组预紧，就能在管道外壁形成一个带外伸安装轴的固定基座，外伸的螺纹轴可以直接穿装执行器摇臂、传感器安装板或者管线固定卡扣，整个安装过程不需要对原有管线做切割、焊接加工，特别适合不停产技改、现场临时加装构件的作业场景。

　　从功能特性上看，这款夹具有别于普通单螺栓抱箍的核心点，在于其采用了四组沿轴向排布的锁紧螺栓，螺栓配合黄铜材质的防滑垫圈，在预紧时可以让两个半夹体的结合面均匀受力，避免单螺栓锁紧时出现的夹体偏斜、局部应力集中压伤管道外壁的问题。夹体内壁做了微幅的粗糙度处理，当螺栓达到额定预紧扭矩时，内壁和管道外壁之间的静摩擦力可以承载不低于800N的侧向拉拽力，完全满足常规小型执行器、行程开关、轻型管线支架的挂载需求。夹体侧部一体成型的外伸螺纹轴，和夹体本身是同材质加工而成，不存在焊接式轴座的焊缝疲劳断裂风险，轴端的标准外螺纹可以配合标准螺母、平垫实现外接构件的锁紧固定，不需要额外做焊接或者攻丝加工。

　　在设计思路上，这款结构优先考虑了现场安装的容错性：两个半夹体的结合面没有做定位止口，而是留了0.2mm的配合间隙，允许安装时根据管道的实际外径公差做微幅调整，哪怕管道外壁存在0.5mm以内的椭圆度偏差，也能通过逐次对称拧紧螺栓实现完全贴合，不会出现夹死缝隙、锁紧后松动的问题。螺栓孔采用了穿装式光孔设计，螺栓从一侧穿入后直接在另一侧配合六角螺母锁紧，没有在夹体上做内螺纹，避免了反复拆装后螺纹滑牙导致整个夹件报废的问题，后期维护时只需要更换同规格的标准螺栓螺母即可，维护成本极低。夹体上的黄铜垫圈除了起到防松的作用，还能在螺栓预紧时分散螺母对夹体端面的压应力，避免铸铝或者塑料夹体在长期受压后出现端面蠕变，导致锁紧力下降。

　　从安装边界和尺寸适配的角度来说，这款夹具的适配管径覆盖了常用的20mm到50mm外径的金属管、硬塑管，夹体本身的轴向总长度控制在120mm以内，安装时只需要在管道上预留130mm的直线段即可完成固定，不需要过大的操作空间。侧部外伸螺纹轴的长度为30mm，轴径为12mm，外接构件的安装孔只要大于12.5mm就能顺利穿装，安装时外接构件和夹体端面之间的距离可以通过螺母的旋入深度调整，调整范围在0到20mm之间，能够适配不同厚度的安装板。需要注意的是，这类夹具不适合用于有强振动冲击的重载挂载场景，比如重型液压缸的固定、大口径阀门的承重支撑，这类场景还是需要采用焊接法兰或者抱箍式承重支架；但在轻型构件加装、临时管线固定、传感器支架安装这类场景下，它的安装效率是传统焊接支架的3倍以上，而且不会破坏原有管道的防腐层，后期拆除后也不会在管道上留下焊疤或者 permanent 损伤。

　　很多设计人员在选用这类管夹时容易忽略螺栓的拧紧顺序，实际安装时需要按照对角交替的顺序逐步拧紧四组螺栓，每一轮拧紧的扭矩增量不超过5N·m，避免单侧螺栓先拧紧导致夹体偏斜，使得内壁和管道之间出现缝隙，运行过程中出现滑移。另外如果是在户外腐蚀环境下使用，可以将配套的钢制螺栓更换为304不锈钢螺栓，夹体本身如果采用工程塑料材质的话，要避免长期在超过80摄氏度的环境下使用，防止材质软化导致锁紧力失效。
