卧式承压储运用罐体结构设计方案

　　该卧式承压罐体主要面向化工原料中转、厂区工艺物料暂存、中小型流体物料批量储运场景设计，可适配常压至中低压力工况下的液态、浆态工业物料存储需求，在精细化工生产车间、粮油加工中转库区、中小型水处理场站都有广泛适配空间。设计阶段优先考虑了现场安装的落地便利性，采用双鞍式支座作为支撑结构，支座与罐体连接处做了局部应力补强处理，避免满料工况下壳体局部应力集中导致的变形风险，鞍座底板预留了标准地脚螺栓安装孔位，可直接匹配常规混凝土设备基础的预埋螺栓排布，无需现场二次扩孔调整。

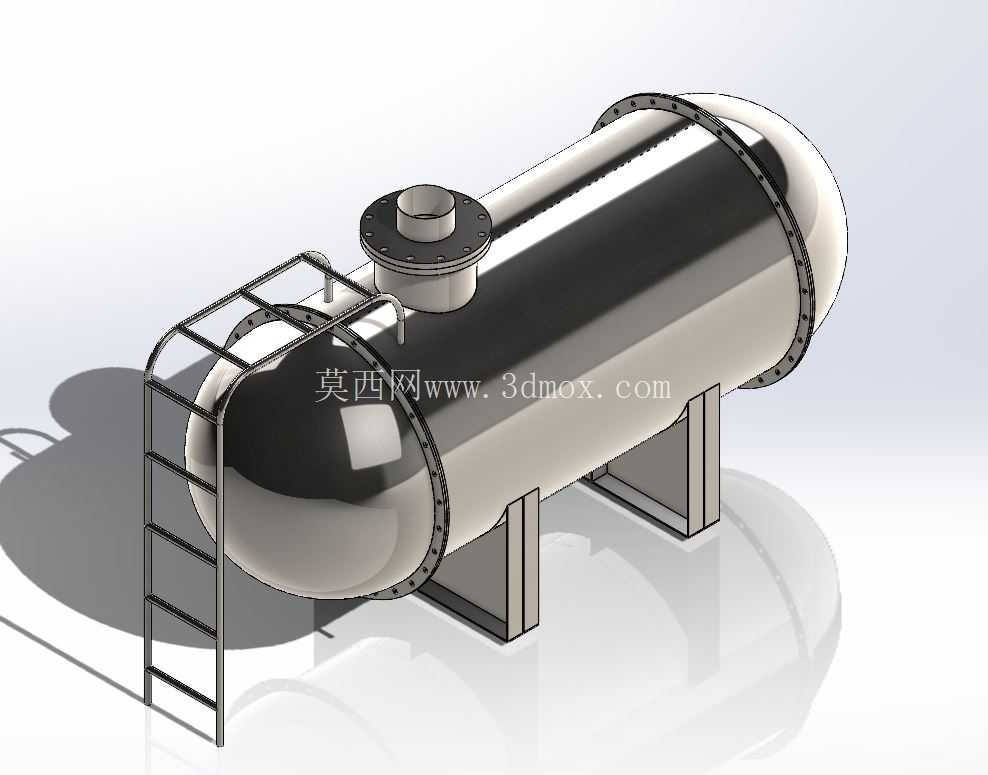

　　罐体主体采用标准椭圆形封头与圆柱形筒身焊接成型，封头与筒身的连接采用全焊透对接焊缝，焊缝区域预留了无损检测的操作空间，可满足常规承压设备的射线探伤、超声检测作业要求；筒身上部设置了带法兰凸缘的人孔结构，人孔法兰采用标准凸面密封形式，配套的法兰盖可匹配通用密封垫片，方便后期检修人员进入罐体内部开展清理、焊缝检查作业，人孔旁集成了直爬梯结构，爬梯踏步采用防滑圆钢弯折成型，爬梯与罐体连接采用可拆卸抱箍结构，避免直接在罐体壁板上焊接附属结构带来的应力破坏风险。

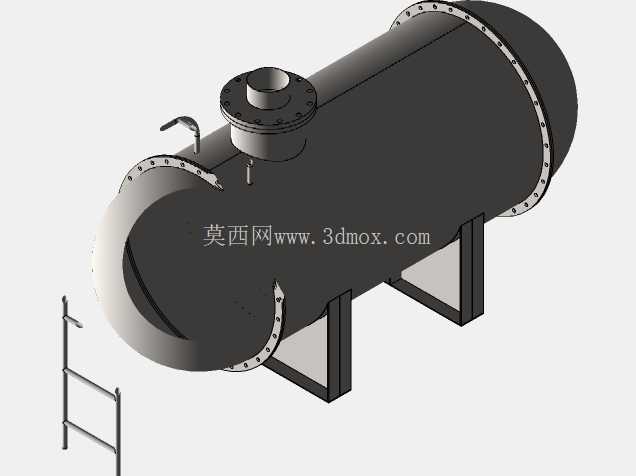

　　筒身两端的封头与筒身连接法兰采用高颈对焊法兰结构，法兰螺栓孔沿圆周均布，可根据实际工艺需求在两端封头位置对接进料、出料管道，或者加装盲板作为封闭端使用，法兰密封面的平面度在建模阶段就做了公差约束，可保证安装后密封垫片受压均匀，减少运行过程中的泄漏概率。从安装边界来看，该罐体的整体长度控制在常规公路货运的限长范围内，整体重心高度较低，鞍座支撑点间距经过重心核算，满料状态下不会出现支座受力不均导致的罐体倾斜问题，设备安装时不需要额外搭建超高操作平台，日常巡检人员站在地面即可完成罐体外部焊缝、密封点的检查作业。

　　设计过程中针对罐体的壁厚做了等强度优化，筒身中段壁厚保持一致，靠近支座和封头连接的位置做了局部加厚处理，既控制了整体设备重量，又能满足承压工况下的强度要求，避免材料不必要的浪费。罐体外部的爬梯位置经过人体工程学校核，踏步间距符合常规人员攀爬的操作习惯，爬梯顶部设置了扶手延伸段，方便人员攀爬至罐体顶部时抓扶，顶部操作区域围绕人孔预留了足够的站立空间，可满足操作人员开关人孔、连接临时管道的操作需求。该结构的罐体可根据实际存储物料的特性调整内壁防腐层的设计参数，建模时已经预留了内壁衬层的厚度空间，不需要调整外部整体安装尺寸即可适配不同防腐等级的需求，对于需要保温的工况，筒身外部也预留了保温层安装的间隙，可直接在外部包裹保温材料后加装外护板，不会影响鞍座、爬梯、法兰等附属结构的安装与操作。
