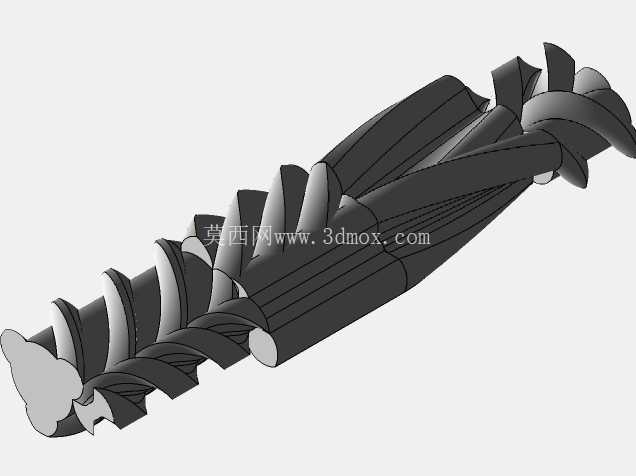

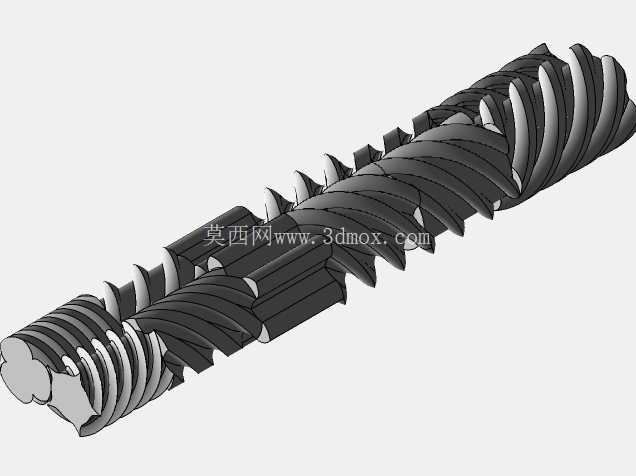

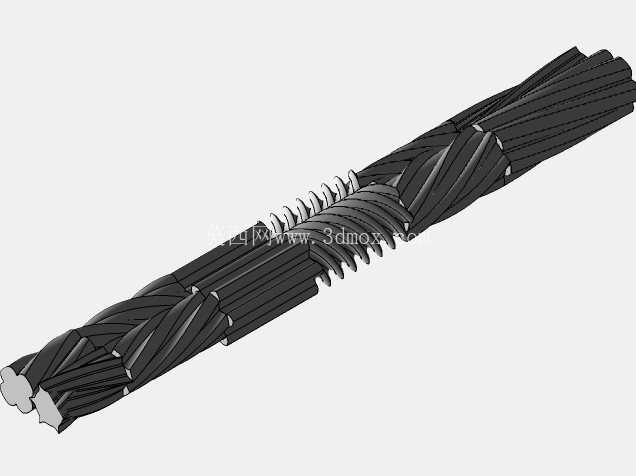

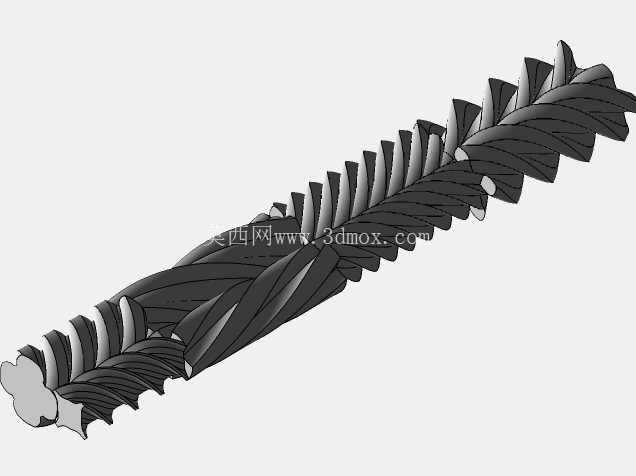

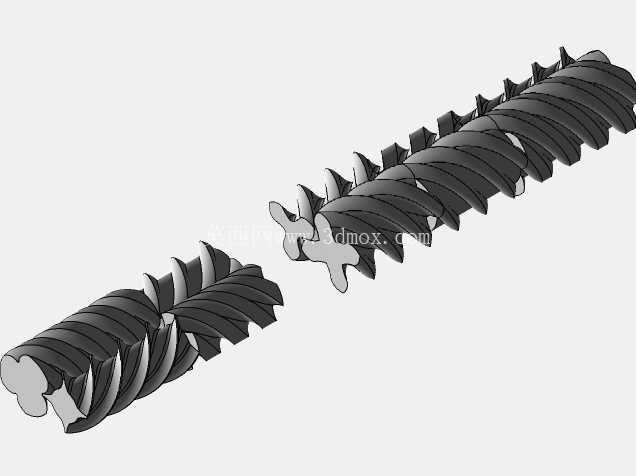

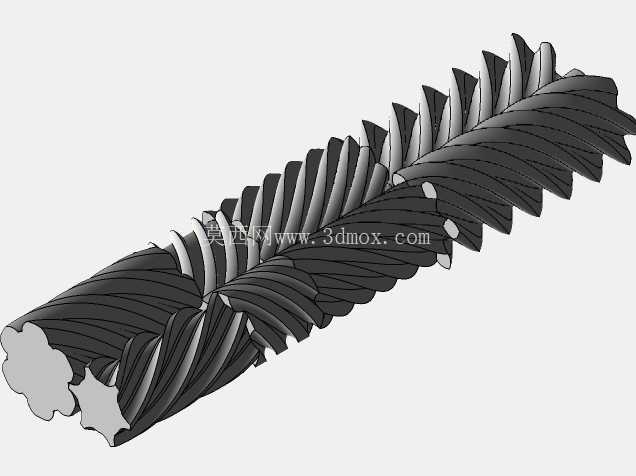

螺杆压缩机转子啮合结构三维设计

　　在容积式流体压缩设备的核心部件设计中，螺杆转子的型线精度直接决定整台设备的容积效率、运行噪声与服役寿命，这套啮合转子结构是双螺杆压缩机的核心做功单元，区别于传统活塞式压缩结构的往复运动特性，螺杆转子依靠一对相互啮合的螺旋齿面做连续回转运动，完成吸气、压缩、排气的完整工作循环，整个过程无往复惯性力，运行转速区间更宽，在中小流量压缩工况下的稳定性优势十分突出。从实际应用场景来看，这类转子结构广泛适配喷油螺杆空压机、工艺气体压缩机、制冷螺杆压缩机组等设备，覆盖工业气动动力供给、化工工艺气体增压、冷链制冷压缩等多个工程领域，转子的齿面啮合间隙控制是设计阶段的核心要点，间隙过大会导致压缩腔气体内泄漏量升高，直接拉低设备容积效率，间隙过小则会在热态运行时出现齿面擦碰，引发转子抱死、齿面磨损等故障。这套转子采用非对称型线设计，阳转子为四齿结构、阴转子为六齿结构，齿数比匹配3:2的传动关系，相比传统对称圆弧型线，非对称型线能够有效压缩齿间泄漏三角形的面积，降低压缩过程中的横向泄漏通道通流面积，在相同转速与排气压力下，容积效率可提升5%到8%左右。转子的齿面螺旋升角经过匹配设计，保证啮合过程中齿面接触线连续平滑，避免出现接触线断点导致的泄漏通道，同时齿形的轴向力分布经过优化，能够降低运行过程中转子承受的轴向推力，减少止推轴承的负载，延长轴承更换周期。

　　从安装边界来看，转子两端采用渐开线花键作为扭矩传递接口，花键的定心精度直接影响一对转子的啮合中心距稳定性，安装时需要严格控制转子与机壳内腔的径向间隙，以及转子排气端面与排气端座的轴向间隙，径向间隙通常根据转子直径大小控制在0.1mm到0.3mm区间，轴向间隙则需要考虑转子运行时的热伸长量，避免热态下端面与端座发生摩擦。转子的齿面加工精度通常需要达到GB/T 10095规定的5级精度以上，齿面粗糙度Ra值不高于0.8μm，才能保证啮合过程的平稳性，降低气流脉动引发的运行噪声。

　　在建模过程中，型线的生成需要严格按照啮合方程进行坐标点拟合，先在端截面生成完整的阴阳转子齿形轮廓，再按照螺旋升角沿轴向扫掠生成完整齿面，扫掠过程中需要校验齿面的啮合干涉情况，确保在任意转角位置，阴阳转子的齿面都处于共轭啮合状态，不存在齿面重叠或间隙超差的问题。转子的轴段部分需要根据轴承安装位置、密封件安装位置设计对应的轴肩定位结构，轴肩的圆角半径需要匹配轴承内圈的倒角尺寸，避免出现轴承安装不到位的问题，同时密封段的轴颈表面粗糙度需要满足接触式密封的使用要求，防止压缩腔的润滑油或压缩气体沿轴段向外泄漏。

　　这类螺杆转子的设计还需要考虑动平衡性能，由于转子属于高速回转部件，建模完成后需要对转子的质量分布进行校验，在转子的端面预留动平衡去重区域，确保转子在最高工作转速下的不平衡量控制在允许范围内，避免运行时出现异常振动。在实际选型匹配过程中，转子的长径比直接决定压缩机的容积流量与压比范围，长径比偏大的转子适合大流量、低压比的工况，长径比偏小的转子则适合高压比、小流量的工况，这套转子的长径比适配通用工业空压机的常用工况，能够覆盖0.7MPa到1.3MPa的常用排气压力区间，匹配7.5kW到75kW功率段的驱动电机。转子的啮合传动分为有油润滑和无油润滑两种应用场景，有油润滑场景下润滑油会在齿面形成油膜，既可以密封啮合间隙，又能起到冷却和润滑齿面的作用，允许的线速度更高；无油润滑场景下转子齿面通常会喷涂特殊涂层，降低齿面摩擦系数，同时需要严格控制转子的运行温度，避免热膨胀导致间隙消失。
