LPV-20-5型LED驱动电源结构设计

　　在户外亮化、小型工业设备供电、低压LED照明系统的选型场景里，这类小功率恒压供电模块的结构适配性往往是设计环节最容易被忽略、却直接影响后期装配维护效率的核心点。这款LPV-20-5规格的供电单元，核心输出为5V低压直流，额定带载能力20W，主要面向小功率LED灯带、嵌入式指示光源、小型工控传感模块的供电需求，相比同功率段的塑封非密封电源，它的金属壳体结构在散热、抗挤压、电磁屏蔽层面的表现更适配复杂安装环境。

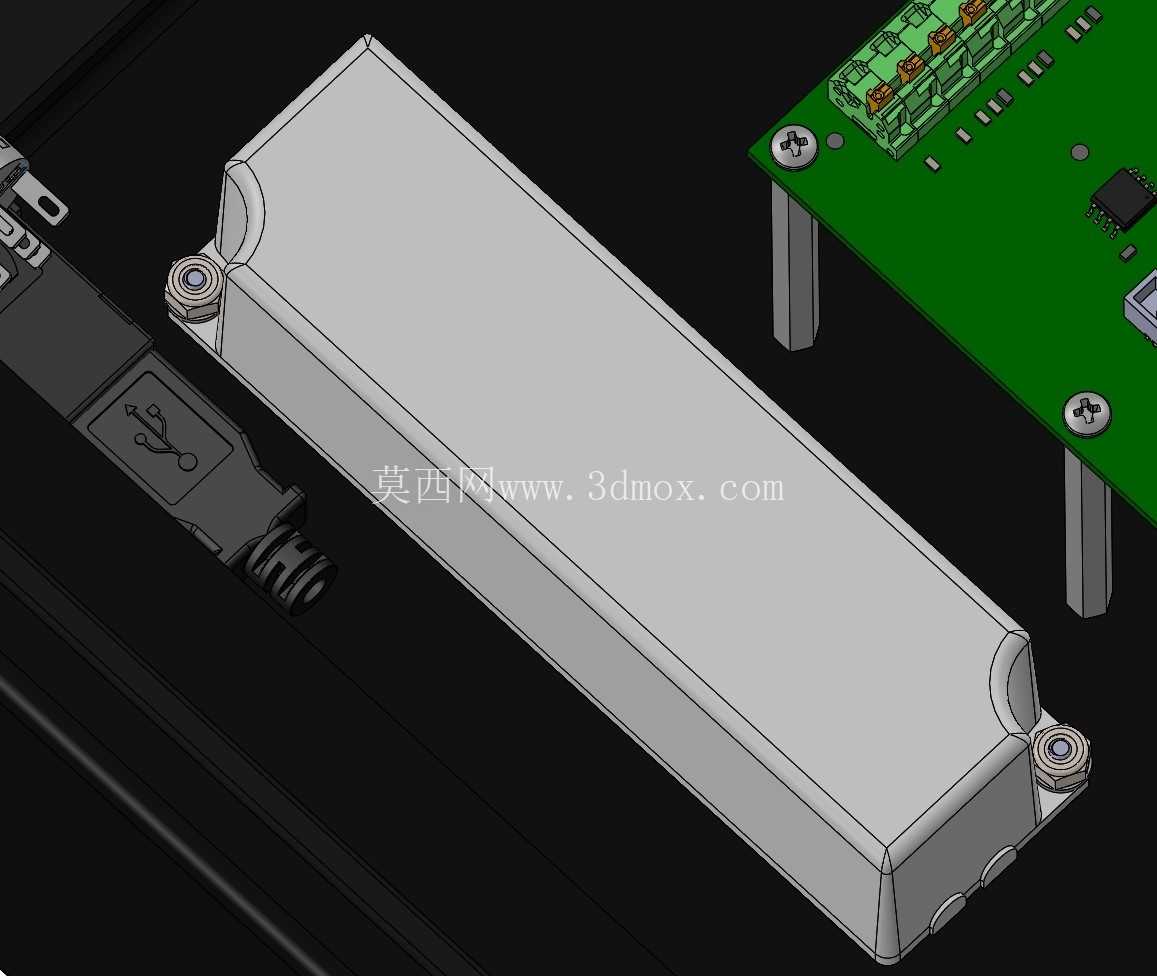

　　从结构设计逻辑来看，壳体采用拉伸铝型材一体成型的长条形结构，两端通过注塑端盖配合密封胶圈实现IP等级防护，端盖上预留的固定耳采用内嵌铜螺母的嵌件注塑工艺，避免反复拆装时出现塑料柱滑牙的问题。很多初次做设备结构布局的工程师容易踩的坑是直接照搬规格书的理论安装孔位做固定柱，实际这款电源的安装孔中心距并非严格对齐壳体两端的理论边界，而是向壳体中心方向偏移了少量距离，做安装板布局时不能直接按壳体总长推算孔位，必须留出足够的位置公差，否则装配时会出现固定螺丝无法对齐的问题。

　　实际应用中，这类电源常被安装在设备线槽旁、灯具壳体内部、电控箱的侧边空余位置，长条形的截面设计可以充分利用狭窄的安装空间，不需要占用电控箱内的标准导轨安装位。壳体表面的阳极氧化层既可以提升绝缘性能，也能作为散热面直接将内部功率器件的热量传导到外部环境，20W功率段下不需要额外加装散热片，自然对流即可满足温升要求，适合长期连续工作的照明场景。接线端采用插拔式接线端子，端子座直接焊接在内部PCB板上，外部接线不需要打开壳体，只需要将导线压接端子后插入对应接口即可，现场接线效率比螺丝固定式端子提升近40%，同时端子旁的PCB板上做了清晰的正负极标识，避免现场接线时出现反接烧损负载的问题。

　　设计建模时需要重点关注几个边界尺寸：首先是壳体的整体宽度和高度，在嵌入式安装场景下，安装槽的开孔尺寸需要比壳体实际截面每边留出0.5-1mm的装配间隙，避免壳体公差导致无法嵌入；其次是两端固定耳的安装孔直径，适配M3规格的自攻螺丝或者机丝螺丝，固定柱的高度需要匹配端盖的厚度，避免螺丝顶到内部PCB板造成线路短路；另外要注意接线端的出线方向，这款电源的接线端位于壳体长度方向的一端，布局时需要在接线端外侧留出至少30mm的走线空间，方便导线弯折和插拔操作。

　　从内部结构布局来看，PCB板采用贴壳安装的方式，功率MOS管、整流桥这类发热器件直接通过导热硅胶垫贴合在铝壳内壁，热量不需要通过空气传导即可直接散出，相比悬空安装的PCB结构，同功率下器件温升可以降低15℃左右，有效延长电解电容的使用寿命。壳体两端的固定耳做了圆弧过渡处理，没有尖锐的棱角，在狭小空间内安装时不会划伤操作人员的手部，也不会刮破导线的绝缘层。很多现场安装场景里，电源并不是完全水平安装，可能会垂直或者倾斜固定，这款壳体的密封结构可以在任意安装角度下达到防护要求，不会因为安装角度变化出现密封失效的问题。

　　在做配套设备的结构设计时，还要考虑电源的重量带来的固定强度要求，单台电源的重量不到200g，采用两个M3螺丝固定即可满足振动场景下的固定要求，如果是安装在有持续振动的设备上，可以在固定耳和安装板之间加装橡胶减震垫，避免长期振动导致螺丝松动。另外PCB板上的指示灯位于端盖的透光孔位置，安装时不需要特意调整方向，外部即可直接观察电源的工作状态，方便后期维护时快速判断供电是否正常。
