Vigortronix50瓦封闭开关电源外壳结构

　　这款50瓦封闭电源的壳体结构，是面向小功率工控供电场景做的成熟钣金设计，日常在小型PLC控制箱、桌面式检测仪器、小型自动化模组的供电回路里应用极广，这类小功率封闭电源往往直接安装在设备电控仓的内部安装板上，不需要额外做防护外罩，自身的封闭壳体就能隔绝电控仓内的飞线、金属碎屑、装配过程中掉落的螺丝等异物，避免内部电路出现短路风险。

　　从实际使用的角度看，这类50瓦功率段的封闭电源，输出功率刚好覆盖单路24V/2A左右的低压供电需求，能给小型传感器组、继电器模组、小型人机界面、步进电机驱动板这类低功耗工控部件供电，不需要额外搭配散热风扇，全靠壳体自身的结构完成被动散热，运行过程没有机械磨损部件，能适配长时间连续通电的工业使用场景，在环境温度0到40摄氏度的常规电控仓内，满负载运行时壳体表面温度能控制在安全阈值内，不会出现过热烫损周边线材绝缘层的问题。

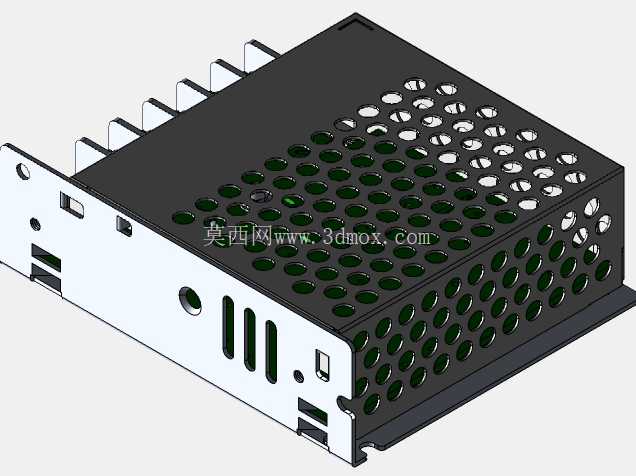

　　设计层面上，整个壳体采用0.8mm厚度的冷轧钢板折弯拼接成型，表面做黑色静电喷塑处理，兼顾绝缘性能与防锈能力，壳体上盖板整面排布的阵列式圆形散热孔，是经过热流仿真优化的排布方式，既保证内部功率器件产生的热量能通过空气对流快速散出，又能避免直径超过3mm的异物从开孔处掉入壳体内部触碰带电部件，散热孔的边缘都做了去毛刺处理，不会在装配或者后期维护时割伤操作人员的手部。壳体侧边的安装耳是和侧盖板一体折弯成型的，上面预留的两个长圆形安装孔，能兼容安装板上±2mm的孔位偏差，降低设备装配时的对位难度，不需要在现场重新扩孔调整。

　　壳体的输入输出端都预留了对应的接线让位槽，侧边的长条形开槽是给接线端子的固定座预留的装配位置，装配时内部的PCB板可以通过壳体底部的四个内凸定位柱直接卡装定位，不需要额外做复杂的固定结构，装配效率比分体式螺柱固定的结构高近三成。壳体的拼接采用无外露螺丝的卡扣加侧边隐藏点焊的工艺，上盖板和下壳体扣合后，只有在接线端的位置能看到两颗固定螺丝，日常维护时只需要拧下这两颗螺丝就能掀开上盖板，排查内部元件的故障，不需要完全拆解整个壳体。

　　安装边界方面，这款壳体的整体长宽高尺寸控制在100mm×60mm×30mm区间，属于小功率电源的标准安装尺寸，能直接替换同功率段的其他同规格封闭电源，安装时只需要在电控板上预留出110mm×70mm的平面安装空间，同时在壳体上方预留10mm以上的散热对流空间，就能保证满负载运行时的散热效率，不需要额外预留侧面操作空间，接线操作可以直接从壳体前端的接线槽位置完成，适配紧凑排布的电控仓布局。

　　从结构强度的角度看，一体折弯的侧盖板和带翻边的上盖板结构，能让整个壳体的抗形变能力达到10kg静压不变形的水平，在设备运输或者装配过程中，即使受到轻微的挤压碰撞，也不会出现壳体凹陷触碰内部PCB元件的问题，壳体表面的喷塑层能耐受常规电控仓内的油污、轻微凝露环境，不会出现短时间内锈蚀掉漆的问题，适配大多数常规工业现场的使用环境。
