可倾斜轴连接万向联轴器结构

　　在各类需要轴线存在夹角的旋转传动场景中，这类万向耦合结构是解决不同轴度传动的核心部件，常见于机床进给机构、农业机械传动链路、汽车转向操纵系统、轻工输送设备的动力传递环节，当主动轴与从动轴无法保证严格同轴、工作过程中两轴相对位置会出现小范围偏移或倾斜时，这类结构可以在夹角持续变化的状态下稳定传递旋转扭矩，不会出现卡滞或传动中断的问题。从结构设计逻辑来看，该耦合件采用十字铰接式的核心传动结构，两端的叉形接头分别与待连接的刚性轴配合，中间通过十字销实现两个旋转自由度的铰接，保证两轴在存在倾斜角的状态下，主动端的旋转运动可以连续传递到从动端，不会因为轴线偏斜产生附加的径向载荷损伤轴端轴承。

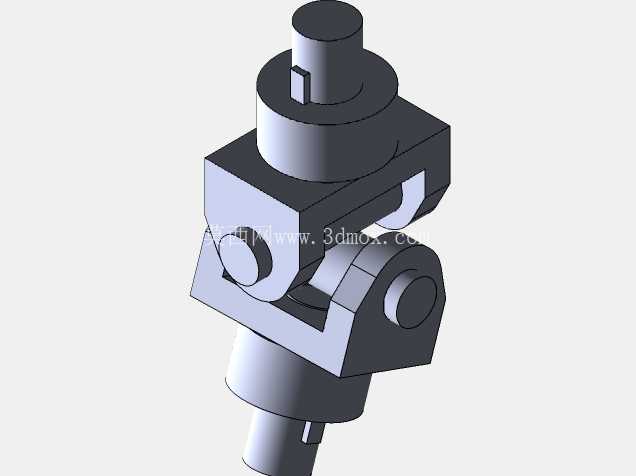

　　设计过程中首先要确认两端轴连接的配合尺寸，上端轴段采用带平键槽的圆柱轴结构，平键槽的尺寸匹配常规标准平键，用来传递扭矩时避免轴与接头之间出现周向打滑，下端轴段同样设置了定位键槽，保证与外接轴的装配定位精度；叉形接头的铰接孔与十字销的配合采用间隙配合，既保证铰接转动的灵活性，又控制配合间隙在合理范围，避免传动过程中出现过大的回差，影响传动精度。铰接部位的两个旋转轴互相垂直，十字销的四个轴颈分别嵌入上下两个叉形接头的销孔内，每个铰接位置都预留了足够的转动空间，允许两轴之间的倾斜角在设计范围内动态变化，不会因为结构干涉限制转角范围。从安装边界来看，该耦合件的整体外形为对称式铰接结构，最大外轮廓尺寸集中在中间铰接部位，安装时需要预留足够的摆动空间，避免周边结构件与联轴器的叉形部位发生运动干涉；两端轴段的插入深度有明确的限位台阶，装配时轴端抵靠到台阶面即可保证轴向定位准确，不需要额外调整轴向位置。实际使用中，这类联轴器不具备轴向补偿能力，因此装配时需要保证两轴的轴向位置相对固定，仅允许存在角度方向的偏移；如果传动链路中同时存在轴向位移和角度偏移，通常需要配合花键轴或者滑动轴套使用。

　　在传动特性上，单组这类万向耦合结构存在瞬时传动比波动的问题，当两轴倾斜角越大，转速波动越明显，因此在高精度传动场景中，通常会成对使用两组万向节，通过中间轴的等角速度布置来消除转速波动，保证从动端的转速稳定。结构的强度设计上，叉形接头的壁厚、十字销的轴颈直径都根据额定传递扭矩做了匹配，铰接部位的接触应力控制在材料许用范围内，保证长期交变载荷下不会出现铰接面的压溃或者磨损过量；外露的铰接部位通常在实际应用中会加装防尘罩，避免粉尘、碎屑进入铰接配合面，加速磨损导致间隙增大。

　　建模过程中需要重点关注铰接位置的运动干涉检查，在最大允许倾斜角状态下转动一周，确认上下叉形接头的边缘不会发生碰撞，同时验证十字销与销孔的配合面在整个转动行程中都保持足够的接触面积，避免局部应力集中。对于设备选型人员来说，选用这类结构时首先要核算传动链路的最大传递扭矩、最高工作转速、两轴之间的最大工作倾斜角，确认参数匹配后再核对两端轴的连接尺寸、键槽规格，保证装配时可以直接适配，不需要二次加工。这类结构相比柔性联轴器，能够传递更大的扭矩，适应更大的轴线倾斜角，适合重载、有冲击载荷的传动场景，但是不具备缓冲减振的能力，因此在冲击载荷较大的工况下，需要在传动链路中额外设置缓冲结构，避免冲击载荷直接作用在铰接销上造成断裂失效。日常维护中需要定期检查铰接部位的磨损情况，当配合间隙超过设计允许值时，需要及时更换十字销或者叉形接头，避免过大的回差导致传动冲击增大，影响整条传动链路的运行稳定性。
