WGR蜗轮齿轮箱端盖结构设计

　　这款齿轮箱端盖是WGR系列蜗轮蜗杆传动箱的核心配套密封与承载构件，主要适配中小规格蜗轮减速单元的输出侧装配需求，在轻工输送、食品包装、小型自动化生产线的传动工位中应用广泛，这类端盖既承担箱体端面的密封防护作用，避免箱体内润滑脂泄漏、外界粉尘与切削液侵入传动啮合区，同时集成了安装支座结构，可直接将整套减速齿轮箱固定在设备机架的安装面上，省去额外的转接固定支架，压缩传动单元的整体安装空间。

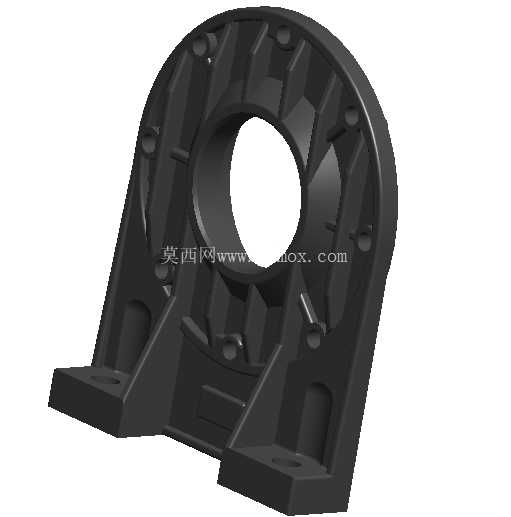

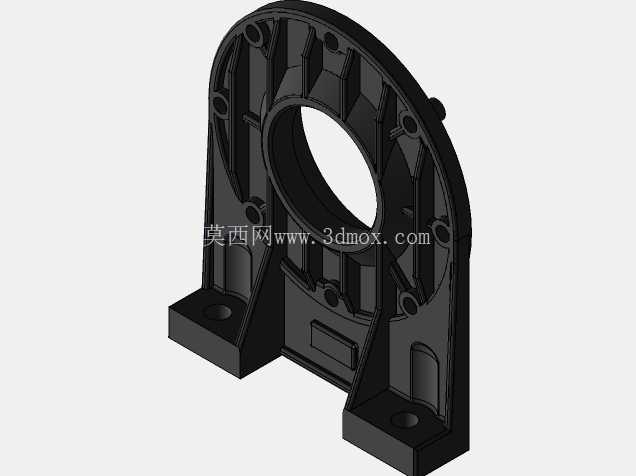

　　从结构设计逻辑来看，端盖主体采用类马蹄形的轮廓造型，中心开设大直径轴承安装孔，孔位公差按照H7级精度设计，用于适配深沟球轴承或者角接触轴承的外圈定位，孔壁预留有轴承挡圈卡槽，装配时可通过孔用弹性挡圈限制轴承外圈的轴向窜动，保证蜗轮输出轴的回转精度。端盖与箱体贴合的端面加工有环形密封槽，可嵌入O型橡胶密封圈，装配后通过螺栓预紧力压缩密封圈，填充结合面的微观间隙，实现静密封效果，避免齿轮啮合过程中飞溅的润滑脂从结合面渗漏。

　　端盖外侧的环形区域均匀布置了多组螺栓过孔，孔位与齿轮箱箱体端面的螺纹孔一一对应，过孔采用沉头设计，装配后内六角螺栓头部完全沉入沉孔内，不会突出端盖表面，避免与周边安装的传动轮、联轴器等部件产生运动干涉。端盖两侧延伸出带安装孔的支撑脚，支撑脚与端盖主体之间设置了多组三角形加强筋，筋板厚度根据端盖整体受力仿真结果优化，既可以提升支撑脚的抗弯强度，承受齿轮箱工作时产生的倾覆力矩，又不会过度增加端盖的整体重量，减少材料用量。支撑脚的安装面经过铣削加工，平面度控制在0.05mm以内，保证装配后齿轮箱输出轴与设备安装面的垂直度要求，避免轴系偏载导致的轴承过早磨损、蜗轮齿面偏磨等问题。

　　端盖背面的型腔结构完全匹配箱体内部蜗轮的回转轮廓，型腔内壁设置了多道径向加强筋，既可以提升端盖整体的结构刚性，减少螺栓预紧时端盖的变形量，同时筋板之间的空腔可以作为润滑脂的回流通道，齿轮啮合飞溅起来的润滑脂碰到端盖内壁后，会顺着筋板的导流面回流到箱体底部的油池内，保证润滑脂的循环利用，避免局部积油。端盖表面的所有棱边都做了R2-R3的圆角过渡处理，既可以避免铸造过程中出现应力集中导致的铸件裂纹，也能去除加工后的锐边，防止装配过程中划伤操作人员、割破密封件。

　　在安装边界方面，这款端盖的中心轴承孔轴线到支撑脚安装面的高度尺寸经过严格校核，与同系列齿轮箱的中心高保持一致，支撑脚上的两个安装孔孔距按照通用安装标准设计，可适配多数常规减速电机的安装尺寸，替换同规格的老旧端盖时不需要重新加工机架安装孔，降低设备维护的改造成本。端盖的整体厚度根据轴承的轴向定位长度、密封槽的深度以及螺栓的啮合长度综合确定，既保证足够的结构强度，又不会过度增加齿轮箱的轴向尺寸，适配紧凑安装空间的使用需求。在实际选型使用时，需要注意核对中心轴承孔的直径与所用轴承外圈尺寸的匹配度，同时确认支撑脚安装孔的孔距与机架安装位一致，装配时按照对角顺序逐步拧紧螺栓，保证结合面的压力均匀分布，避免因受力不均导致密封失效或者端盖变形。
