内燃机动力传递用多缸曲轴结构设计

　　在往复式内燃机的动力传递链路里，曲轴是承担运动形式转换的核心承载部件，所有活塞组件传递来的往复直线推力，都要通过这套结构转化为绕固定轴线的旋转扭矩，最终向外输出给传动系统驱动负载，同时还要驱动内燃机自身的配气机构、机油泵、水泵等附属附件运转，其结构合理性直接决定整机的运转平顺性、动力输出效率与服役寿命。

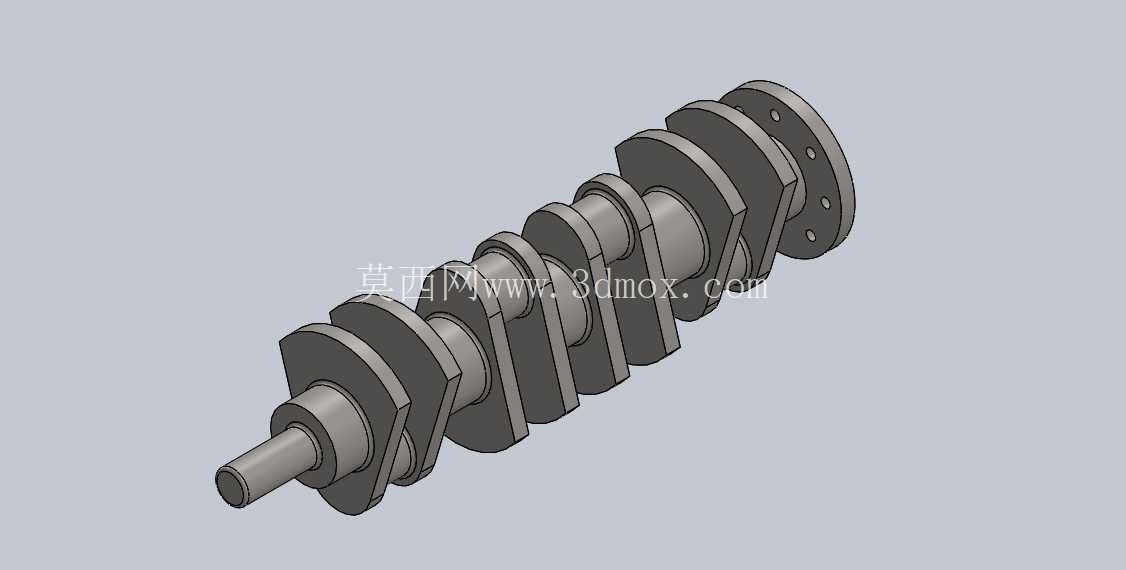

　　从实际应用场景来看，这类多缸曲轴普遍适配直列四缸往复活塞式内燃机，覆盖乘用车动力单元、小型工程机械动力源、固定式发电机组动力端等多个使用场景，不同场景下对曲轴的动平衡等级、轴颈耐磨性能、扭转刚度要求存在差异，但核心的结构逻辑保持一致。整套结构沿轴向依次布置前端动力输出轴颈、多组曲柄销与主轴颈交替的曲拐单元、后端飞轮安装法兰，其中主轴颈作为整个曲轴的旋转支撑基准，装配时嵌入缸体主轴承座内，与轴瓦配合形成稳定的旋转副，设计时需严格控制各主轴颈的同轴度公差，避免运转过程中出现偏磨、轴瓦烧蚀等故障；曲柄销用于连接连杆大头，与活塞连杆组形成运动副，其轴线与主轴颈轴线的偏心距直接决定活塞行程，是影响内燃机排量与压缩比的核心参数，建模过程中需保证各曲拐的相位角匹配对应缸数的点火顺序，四缸机型通常采用1-3-4-2或1-2-4-3的点火间隔，对应曲拐相位角按180度间隔布置，保证各缸做功冲程均匀错开，降低输出扭矩的波动幅度。

　　在结构设计层面，每段曲柄臂连接主轴颈与曲柄销，为平衡曲拐旋转过程中产生的往复惯性力与旋转离心力，曲柄臂上集成了平衡配重结构，配重块的质心位置与质量经过精确匹配，可抵消大部分一阶、二阶惯性力，降低整机运转时的振动水平，避免振动传递到缸体与附属部件引发连接松动、疲劳损坏等问题。曲轴前端的轴颈预留了皮带轮、正时齿轮的安装位，用于传递扭矩驱动前端附件轮系与配气机构，轴颈上设计有对应的键槽与锁紧螺纹结构，保证传动过程中连接件不发生相对滑移；后端的法兰盘通过螺栓与飞轮组件连接，法兰端面上设计有定位销孔与均布的螺栓过孔，安装时需保证飞轮与曲轴的同轴度，利用飞轮的大转动惯量储存做功冲程的能量，带动活塞完成排气、进气、压缩三个非做功冲程，让输出扭矩更加平稳。

　　从安装边界来看，建模时需严格匹配对应机型缸体的主轴承座间距，各主轴颈的直径尺寸需与标准轴瓦的规格适配，曲柄销的直径与宽度要匹配连杆大头轴承的安装尺寸，轴向总长度需预留前端密封件、后端油封的安装空间，避免装配时出现干涉；曲轴的轴向定位通常设置在中间主轴颈位置，对应位置设计有止推面，与止推片配合限制曲轴运转过程中的轴向窜动量，窜动量需控制在合理区间内，既不能过大导致齿轮、皮带轮偏磨，也不能过小导致热胀后出现卡滞。

　　细节结构处理上，所有轴颈与曲柄臂的连接位置都设计有大半径过渡圆角，避免应力集中引发的疲劳断裂，这是曲轴设计中非常关键的细节，圆角的粗糙度与加工精度直接影响曲轴的疲劳强度，实际生产中通常会对圆角位置做滚压强化处理；轴颈表面需满足高耐磨要求，建模时预留出表面淬火、磨削加工的尺寸余量，油道孔沿曲轴内部斜向布置，连通各主轴颈与曲柄销的摩擦面，让压力机油能够持续输送到轴承配合面形成油膜，降低运转过程中的摩擦阻力与磨损量，油道孔的端口位置设计有倒角，避免应力集中同时方便装配时的油道清洁。

　　这类曲轴的三维建模过程中，需重点保证各曲拐的相位角度、偏心距、轴颈同轴度等形位公差与设计要求一致，平衡配重的轮廓需在满足转动惯量要求的前提下，避免与缸体内部、连杆运动轨迹发生干涉，装配验证时需做运动仿真，确认活塞运行到上止点、下止点位置时，曲柄臂与连杆、缸体之间预留足够的安全间隙，同时要核算曲轴的扭转刚度与弯曲刚度，避免高转速下出现共振、扭转变形过大等问题，保证内燃机在全转速区间内都能稳定可靠运转。
