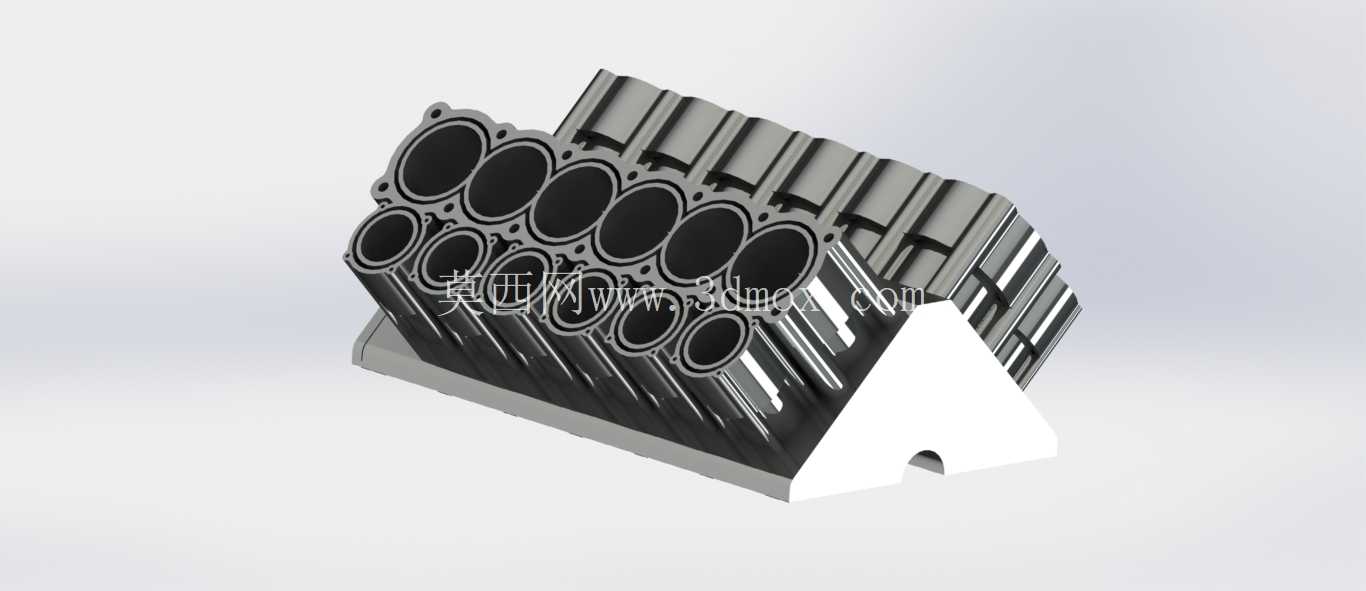

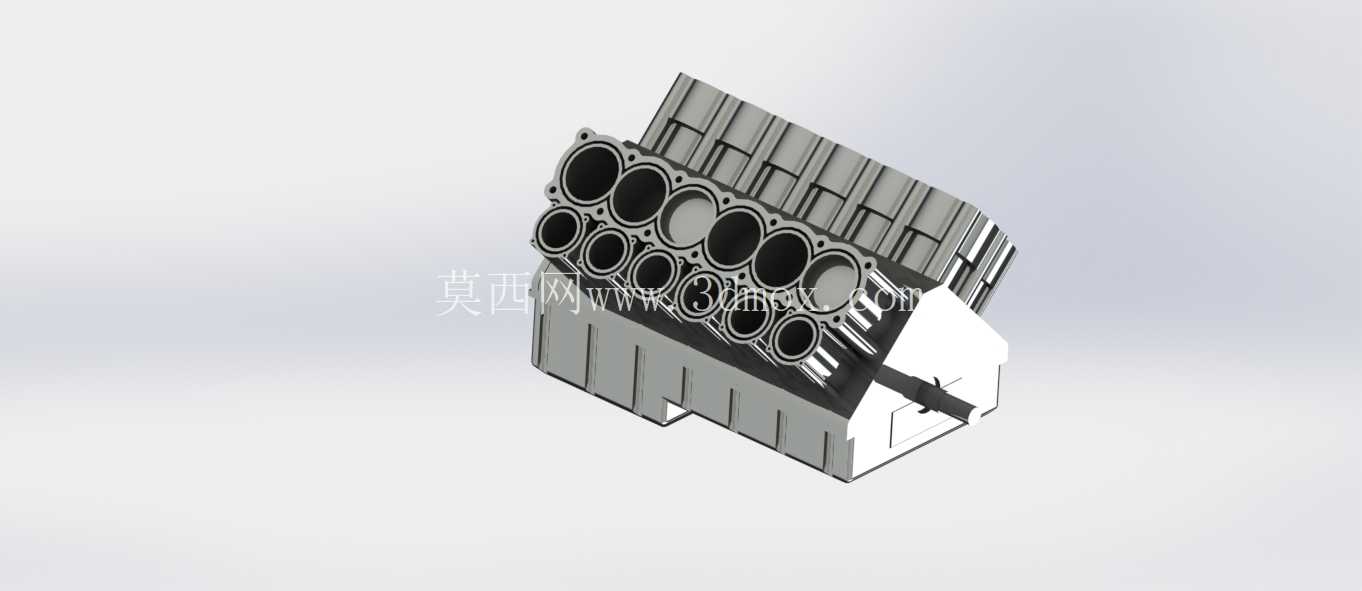

V形布局改进型VCR引擎缸体结构设计

　　该VCR引擎结构针对现有MCE 5 VCRi机型的动力输出短板做了针对性布局优化，核心改动是将原有直列气缸排布调整为V形夹角结构，在不额外增加引擎整体轴向长度的前提下，将气缸容量提升近一倍，适配大马力乘用车辆、轻型商用载具的动力升级需求，可覆盖高负载爬坡、持续高速巡航等对扭矩输出冗余要求较高的行驶场景。从实际装车适配的角度看，原有直列VCR引擎受限于直列排布的长度限制，大排量版本往往需要更长的引擎舱布局空间，对前置前驱车型的机舱兼容性较差，而V形布局的设计将两列气缸对称分布在曲轴两侧，整体轴向尺寸缩短近30%，横向尺寸的增量可通过调整机舱两侧附属件的安装位置消化，能够适配更多A级、B级家用车型的机舱安装边界，不需要对原有车型的前纵梁、防撞梁结构做大幅改动，降低动力总成换装的适配成本。

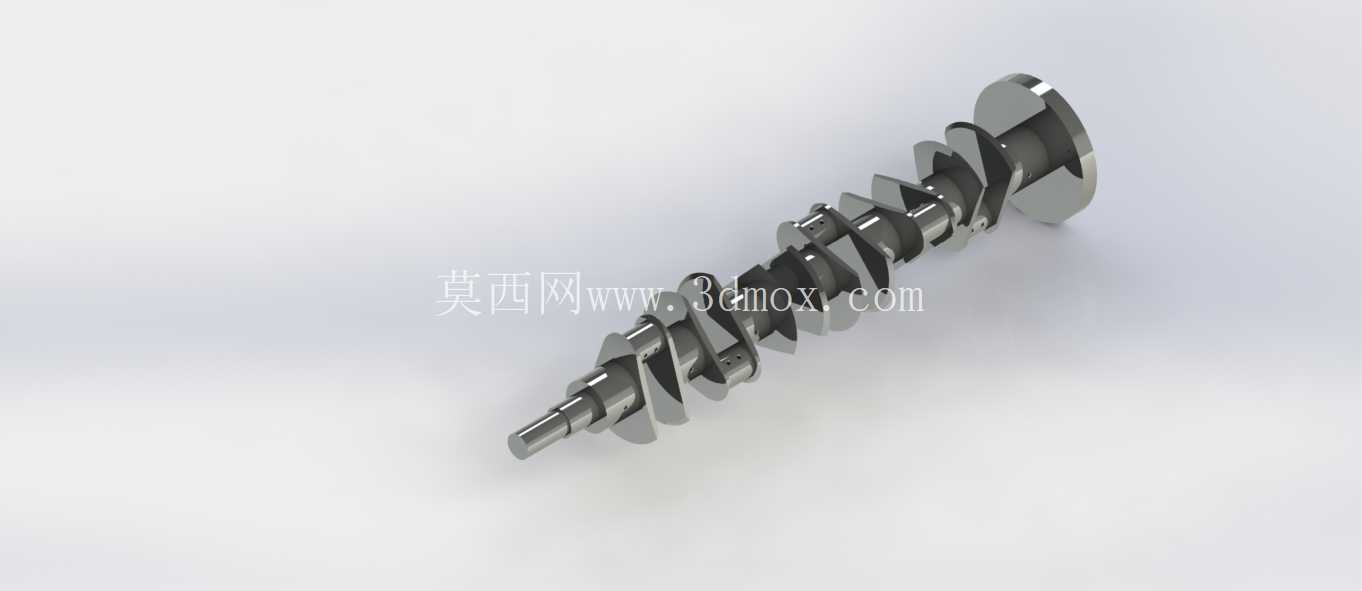

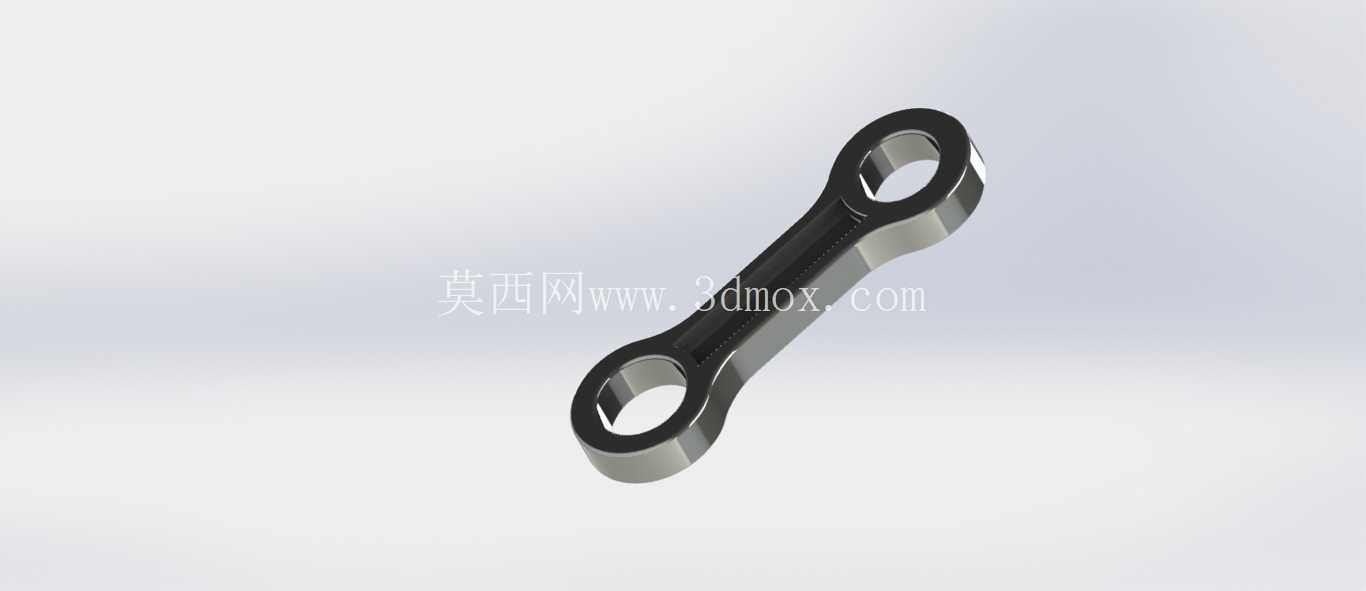

　　结构设计层面，两列气缸的夹角经过反复校核，既保证了曲轴连杆机构的运动行程不发生干涉，也预留了足够的冷却水道、润滑油道布置空间，每一列气缸的配气机构、活塞连杆组件都沿用了成熟MCE 5 VCRi的成熟结构，压缩比可调的执行机构布局在V形夹角的空腔区域，不额外占用引擎外部的安装空间，同时V形结构的自身刚性更强，能够抵消活塞往复运动产生的部分侧向振动，降低引擎运转时的整体振动幅值，减少对机舱附属件的振动冲击。

　　从部件优化的角度看，该设计对原有引擎的外围部件做了集成化简化，将分置的机油冷却器、节温器座集成在缸体侧面的安装位上，减少了外接管路的连接点，降低了长期使用后的渗漏风险；缸体的加强筋布局沿着V形结构的受力路径分布，在保证整体刚性满足高爆发压力需求的前提下，尽可能削减了非受力区域的材料厚度，控制整体重量增幅在可接受范围内，避免因排量提升带来的重量过度增加抵消动力增益。

　　安装边界方面，该引擎的悬置安装点位置与原有直列四缸VCR引擎的悬置点位保持一致，整车厂不需要重新设计悬置支架，进排气接口的位置也做了适配性调整，进气歧管布置在V形夹角的上方空间，排气歧管分别布置在两列气缸的外侧，与现有车型的排气系统走向匹配，不需要重新设计排气前段的管路走向。实际功能层面，该结构保留了原有机型的可变压缩比特性，在低负载工况下切换高压缩比提升燃油经济性，高负载急加速工况下降低压缩比避免爆震，同时V形布局的曲轴刚度更高，能够承受更大的扭矩输出，最高爆发压力可支持比原有机型高40%的动力输出，满足高性能车型的动力需求，同时每一列气缸的冷却回路独立设计，通过缸体内部的连通水道实现流量均衡，避免两列气缸出现温差过大导致的热变形不均问题，保证引擎长期高负荷运转的可靠性。
