埃尔金CDA2776风冷式冷凝换热结构

　　在商用制冷、小型工业温控、冷链终端设备的换热回路里，风冷冷凝器始终是决定系统换热效率、运行稳定性的核心部件，本次呈现的CDA2776型埃尔金冷凝结构，正是针对中小冷量制冷场景开发的成熟换热方案。从实际落地场景来看，这类结构常被用在商超冷藏展示柜、小型工业冷水机、实验室低温恒温设备、商用制冰机的制冷回路中，承担将压缩机排出的高温高压气态制冷剂，通过与流经翅片的空气强制对流换热，完成冷凝液化的核心工序，是压缩式制冷循环里不可或缺的放热环节。

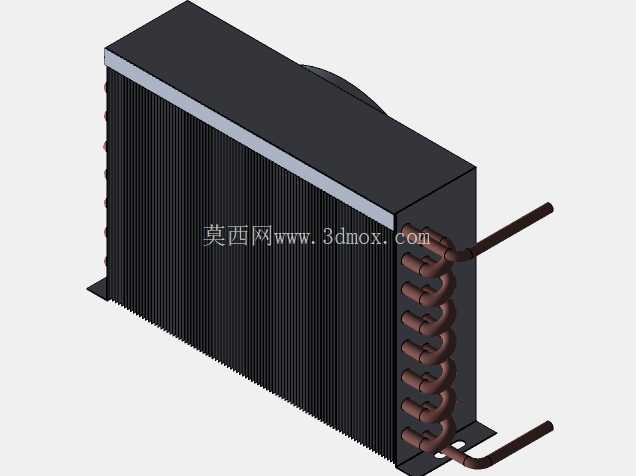

　　从结构设计逻辑来看，该冷凝组件采用了行业内验证度极高的管翅式换热架构，主体换热核心由密集排布的铝制平直翅片与多回程紫铜盘管组合而成。紫铜盘管采用多弯U型回程排布，在有限的安装空间内尽可能拉长制冷剂的流通路径，让高温气态制冷剂在管内流动的过程中，能通过管壁将热量充分传导至外侧的铝翅片；铝翅片采用等间距密排结构，通过胀管工艺与铜盘管实现紧密贴合，最大限度降低接触热阻，同时大幅拓展与空气的接触换热面积，让流经翅片间隙的空气能够快速带走盘管传递的热量。组件顶部设置的封闭挡风盖板，能够配合配套的轴流风机形成定向风道，避免风机吹出的气流从组件顶部散逸，强制所有冷却气流全部穿过翅片间隙，提升换热过程的风量利用率，减少无效风损。

　　从安装边界与结构细节来看，该冷凝组件采用底部折边安装脚设计，安装脚上预留有标准固定孔位，可直接通过螺栓固定在设备的钣金安装架上，安装脚的折边高度经过精准核算，能够让组件底部与安装面留出足够的通风间隙，避免底部翅片贴附安装面造成通风堵截，保障进风侧的气流顺畅。组件侧边伸出的铜制管路接头，采用标准制冷管路口径，可直接与制冷回路的干燥过滤器、压缩机排气端通过焊接方式连通，接头伸出长度预留了足够的焊接操作空间，避免焊接时高温传导至翅片区域造成翅片氧化变形。整体结构的外形尺寸适配多数中小冷量制冷设备的内置安装空间，既不会因为体积过大挤占设备内其他组件的安装位置，也不会因为换热面积不足导致系统冷凝压力过高、制冷效率下降。

　　在实际选型适配过程中，这类管翅式冷凝器的换热能力匹配需要结合系统的冷凝温度、设计环境温度、制冷剂种类、风机风量等多个参数综合核算，该结构的翅片间距、盘管回程数、管路通径都是经过多轮热工仿真与实测试验优化后的参数，在2-5匹的中小冷量制冷场景下，能够保证在35℃的标准环境温度下，将冷凝温度稳定控制在合理区间，避免系统因为换热不足出现高压报警、压缩机过载等运行故障。结构设计上充分考虑了长期运行的可靠性，铜盘管与铝翅片的材质组合兼顾了导热效率与抗腐蚀能力，平直翅片的结构也不容易积灰，日常维护只需要通过压缩空气吹扫即可清理翅片间隙的浮尘，不需要复杂的拆解清洗，能够降低设备后期的运维成本。另外，组件整体的结构刚性经过强化，顶部盖板与侧边盘管的固定结构能够避免运输、安装过程中出现翅片倒伏、盘管变形的问题，翅片边缘做了钝化处理，避免安装维护过程中划伤操作人员。在三维建模过程中，该结构完整还原了翅片的排布密度、盘管的弯曲半径、安装脚的孔位尺寸、接头的伸出长度等所有关键装配尺寸，能够直接用于制冷设备的整体布局干涉检查、管路走向模拟、安装工装设计，也可以作为换热能力仿真分析的基础模型，帮助结构设计人员在产品开发阶段快速完成冷凝器的选型匹配与布局验证，减少实物打样的迭代次数，缩短产品开发周期。
