液压系统侧装式回油滤油器结构设计

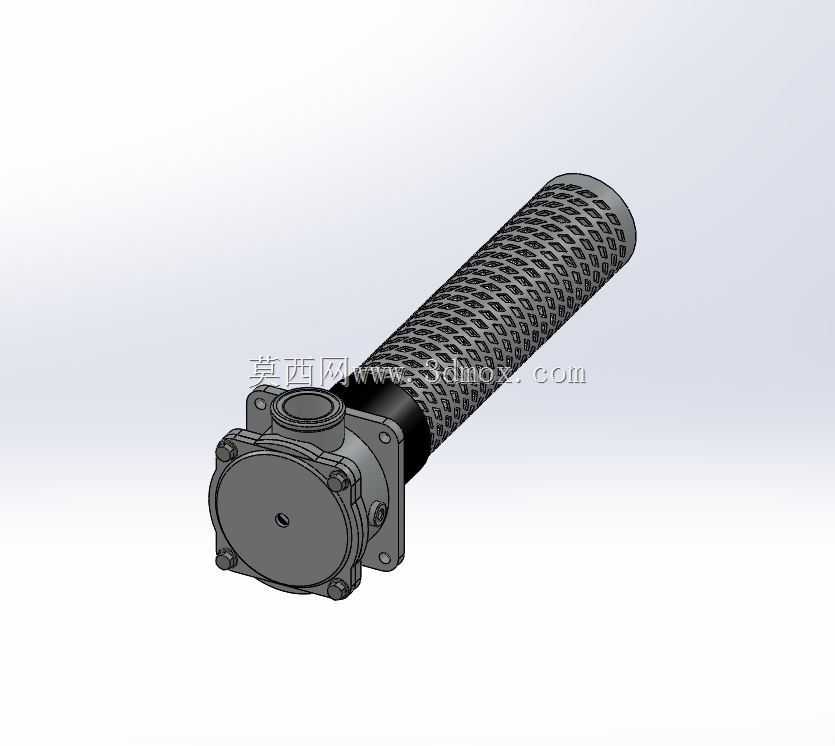

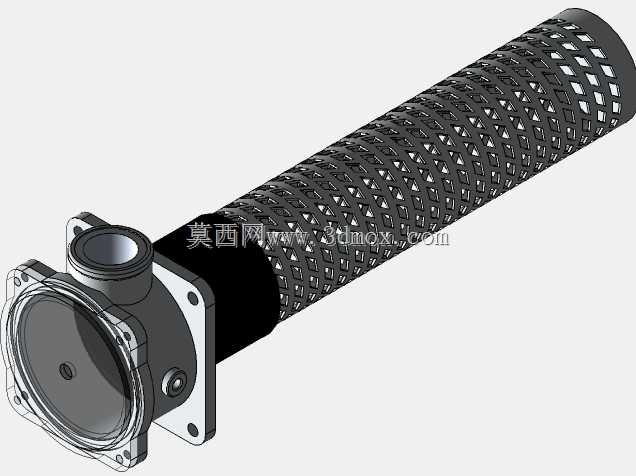

在液压传动系统的回路设计中，回油管路的杂质拦截是保障油液清洁度、延长泵阀元件服役寿命的核心环节，这款侧装式滤油器正是针对中低压回油工况开发的末端过滤部件，常被布置在液压油箱侧壁、回油总管的终端位置，适配工程机械、注塑设备、机床液压站等多种场景的油路净化需求。从结构设计逻辑来看，该滤油器采用法兰侧装的安装形式，阀体端设置了带螺栓孔的方形安装法兰，可直接贴合油箱侧壁开孔完成固定，无需额外搭建安装支架，能有效节省油箱周边的布置空间；法兰与油箱贴合面预留了密封槽位，安装时搭配耐油橡胶密封圈即可杜绝漏油风险，适配常规厚度的钢制油箱板材。滤头部分集成了旁通阀结构与回油接口，顶部的内螺纹接口用于对接系统回油管路，带压回油从接口进入滤头内腔后，会直接流向下方的滤芯组件；当滤芯因杂质堵塞导致内外压差超过设定阈值时，内置旁通阀会自动开启，让未完全过滤的油液直接进入油箱，避免因滤芯通流能力不足引发回油背压骤升，损坏管路密封件或造成系统动作迟滞。滤芯部分采用折叠式金属网结构，外覆菱形冲孔护网支撑，可承受回油管路的脉冲压力冲击，避免滤芯在通油过程中出现吸瘪、变形问题；折叠式滤层能在有限的外形尺寸内最大化过滤面积，在保证过滤精度的同时降低通流阻力，减少不必要的压力损失。从安装边界来看，滤头端的方形法兰安装孔位采用对称布局，安装时可根据管路走向调整接口朝向，适配不同方向的回油管路排布；滤芯整体为长圆柱结构，安装后会完全浸入油箱内部的油液中，回油经过滤后直接释放到油箱内，不会出现油液飞溅问题；滤头端盖采用螺栓紧固结构，日常维护时只需拆卸端盖固定螺栓即可抽出滤芯完成更换，无需将整个滤油器从油箱上拆下，大幅降低现场维护的操作难度。在实际选型匹配时，可根据系统回油流量选择对应长度的滤芯规格，同时结合系统油液的污染度要求匹配不同过滤精度的滤层，该结构的滤油器通流能力覆盖常规中小流量液压系统的回油过滤需求，自身的流道设计经过优化，油液从接口进入后沿滤头内腔均匀分散到整个滤芯端面，避免局部流速过高冲蚀滤层，延长滤芯的更换周期。
