三爪拉拔拆卸工具三维结构设计

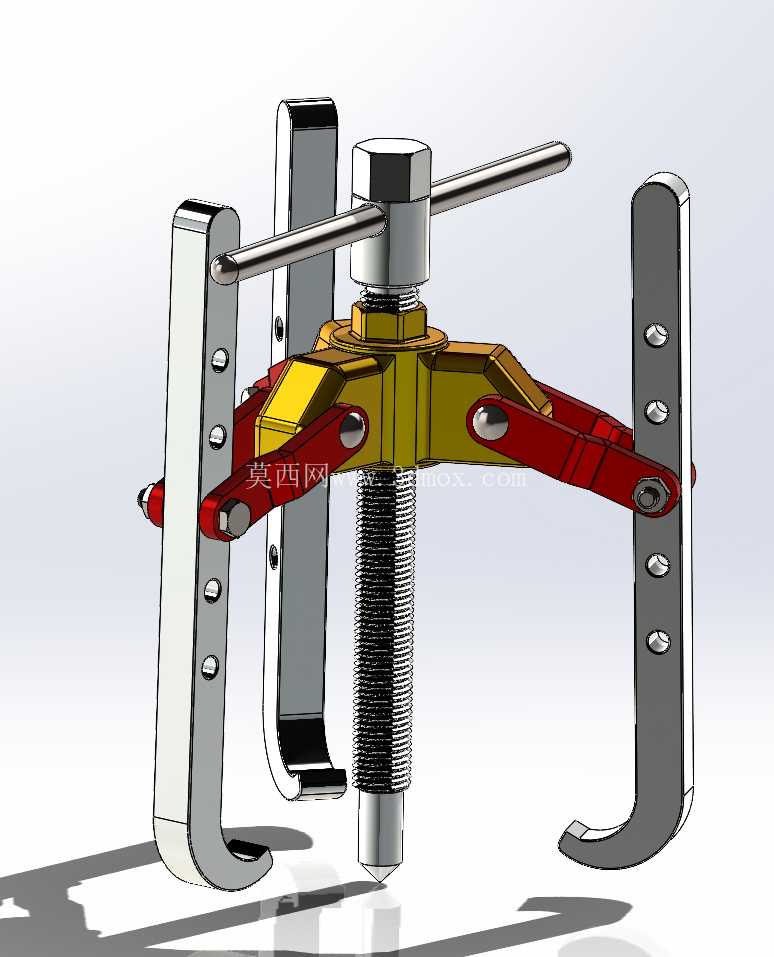

　　在设备运维、机械装配、机加工产线日常检修场景里，轴系部件的拆卸一直是高频且容易出现零件损伤的作业环节，过盈配合的轴承、皮带轮、齿轮、联轴器等部件，靠敲击、撬别不仅作业效率低，还很容易造成轴颈拉伤、配合面崩边、轴承保持架变形等不可逆损伤，三爪拉拔工具就是针对这类作业场景设计的专用手动拆卸器具。这款三爪拉拔器的结构采用对称三爪布局，相比两爪拉马，三个拉爪沿主轴周向120度均匀分布，作业时拉爪勾住被拆卸零件的背面受力点，中心顶杆对准轴端中心孔，旋转顶部的T型加力杆时，顶杆与主体横梁间的梯形螺纹副传递轴向推力，三个拉爪同步带动被拆零件沿轴向平稳移动，受力均匀性更好，不会出现偏载导致的零件卡滞、拉爪滑脱问题，对薄壁类、受力易变形的被拆零件适配性更强。

　　从结构设计细节来看，拉爪采用了可翻转调节的铰接结构，每个拉爪通过销轴与中心滑座连接，既可以正向安装勾住零件外沿，也可以反向翻转卡入零件内孔台阶，适配外拔、内拔两种作业需求；拉爪本体上加工了多组等距调节孔，可根据被拆卸零件的外径尺寸调整拉爪的有效勾接长度，覆盖从小型仪表轴承到中型减速机齿轮的常见拆卸尺寸范围，顶杆端部做了圆弧顶尖处理，顶紧轴端中心孔时能自动对中，避免顶偏造成轴端中心孔损伤，同时顶尖处做了淬火硬化处理，长期承受轴向挤压力不会出现墩粗、变形问题。

　　主体的横梁采用加厚合金钢材质，中间的螺纹套与横梁采用过盈压装加防转销固定，避免大扭矩加力时螺纹套跟转，T型加力杆穿在顶杆顶部的通孔内，可根据所需扭矩大小调整穿入长度，需要大拉力时可在加力杆端部套入加力套管增力，作业时无需额外配套复杂工具。从安装边界与适配尺寸来看，这款拉拔器的拉爪最大张开直径可覆盖200mm范围，最小闭合直径可适配20mm的小型零件，顶杆的有效行程达到150mm，可满足多数常规中小型机械部件的拆卸行程需求，整体结构无多余突出部件，在设备内部狭窄空间作业时，可先将拉爪收拢伸入安装位，再调整拉爪角度勾住受力点，适配减速机内部、电机端盖内侧等受限空间的拆卸作业。

　　设计过程中针对受力薄弱点做了结构优化，拉爪的勾接受力面做了加厚处理，铰接销轴采用高强度圆柱销，避免大拉力下出现拉爪断裂、销轴剪切失效问题，滑座与拉爪的接触面做了圆弧过渡，减少应力集中，梯形螺纹副采用大螺距设计，旋转一圈的顶进行程更大，空行程调整速度更快，提升作业效率。实际作业时，需要先清理被拆零件表面的油污、锈迹，确认拉爪勾接位置牢靠，三个拉爪的受力点尽量处于同一垂直于轴线的平面，避免偏载，顶杆顶尖与轴端中心孔对齐后，先手动旋转加力杆消除配合间隙，再逐步加力将零件拉出，禁止用锤子重击拉马主体或被拆零件，防止零件崩飞或工具损坏。这类三爪拉拔工具是机修班组、装配工位、设备运维团队的标配工装，相比液压拉马，它结构简单、维护方便、无密封件老化漏油问题，日常存放无需特殊养护，适合在无液压动力源的野外检修、小型加工车间场景使用，结构设计上充分考虑了手动工具的受力特性与操作便利性，所有受力部件的强度都经过校核，可承受额定范围内的拉拔载荷，不会出现过载断裂的安全隐患。
