带法兰安装座的多通弯管管路接头结构

　　这类多通弯管管路接头，在工业流体输送系统、小型液压站管路排布、实验台气路搭建、小型冷却循环系统中应用十分广泛，区别于标准直通接头，这类带固定安装座的弯管接头，主要用于管路走向需要90度转向、同时需要多支路分流的安装场景，能在有限的安装空间内完成管路的转向与分流，减少管路拼接点，降低流体泄漏的风险。从实际使用场景来看，这类接头常被用在紧凑型设备的内部管路布局中，比如小型冷水机组的内部循环水管路、气动设备的分支气路、小型液压设备的压力油路排布，这类场景往往安装空间局促，无法通过多段标准接头拼接完成管路走向，一体化成型的多通弯管接头可以减少接头数量，降低管路流阻，同时减少密封点，提升管路系统的可靠性。

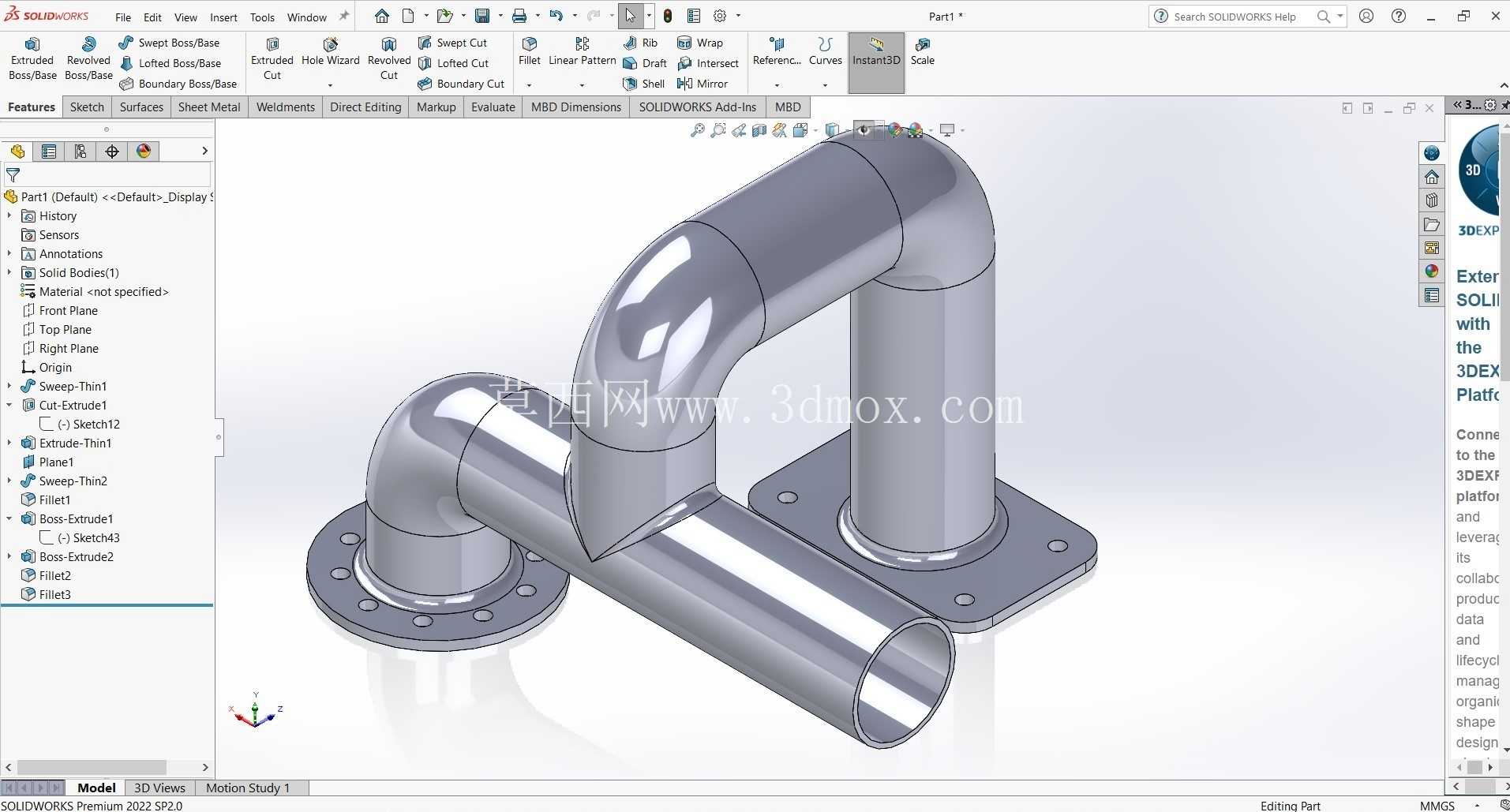

　　从结构设计来看，该接头采用一体化弯管成型结构，三个管路接口分别对应不同的走向：两个水平方向的接口呈90度垂直排布，一个竖直方向的接口垂直于安装底座平面，每个接口端部都预留了标准法兰连接位，法兰盘上均匀分布螺栓安装孔，可与对应通径的管路法兰通过螺栓紧固，配合密封垫片完成端面密封。接头底部设置了一体化的方形安装底座，底座上开有两个固定安装孔，可通过螺栓将整个接头组件固定在设备的安装面板或者机架上，避免管路运行过程中因为流体压力波动、设备振动导致接头移位，提升管路系统的抗振性能。

　　设计过程中，首先需要确定管路的通径参数，根据目标输送介质的流量、流速要求计算管路内径，再根据工作压力确定管壁厚度，弯管段的弯曲半径需要满足管路流体阻力要求，过小的弯曲半径会导致流体在弯管处形成涡流，增大流阻，同时也会增加加工成型的难度，过大的弯曲半径则会占用过多安装空间，无法适配紧凑型设备的安装需求。法兰连接位的尺寸需要匹配对应通径的标准法兰参数，螺栓孔的分布圆直径、孔径都要符合通用安装标准，保证接头可以和标准管路配件直接对接，无需额外加工转接件。安装底座的尺寸设计需要兼顾固定强度和安装空间，底座上的安装孔间距要适配常见的设备安装面板孔位，孔位边缘需要做倒角处理，避免安装时螺栓刮伤安装面，同时底座和弯管主体的连接位置需要做圆弧过渡，减少应力集中，避免设备运行过程中振动导致连接位置出现疲劳裂纹。

　　从安装边界来看，该接头的安装需要预留足够的操作空间，法兰侧需要预留螺栓紧固的操作空间，保证扳手可以正常完成螺栓的拧紧操作，安装底座的固定面需要保证平面度，避免安装后接头出现倾斜，导致管路对接时出现错位，产生额外的安装应力。管路对接时，法兰端面需要放置对应压力等级的密封垫片，螺栓紧固需要按照对角顺序逐步拧紧，避免法兰面受力不均导致密封失效。在实际选型使用时，需要根据输送介质的特性选择对应的接头材质，输送普通冷却水、压缩空气可以采用普通碳钢材质做防锈处理，输送腐蚀性介质则需要采用不锈钢或者工程塑料材质，同时工作压力不能超过接头的额定设计压力，避免压力过高导致管壁破裂或者法兰密封失效。这类一体化弯管接头相比多段接头拼接的结构，除了减少泄漏点之外，管路内壁的过渡更加顺滑，没有拼接缝隙，不容易残留介质杂质，在输送洁净流体或者有卫生要求的介质时，更易清洁维护，也不容易出现杂质堆积堵塞管路的问题。在建模过程中，弯管段的曲面过渡需要保证顺滑，内壁和外壁的弯曲半径保持均匀一致，法兰盘和安装底座的特征需要做到参数化，方便后续根据不同的通径、安装需求调整尺寸，快速衍生出不同规格的同系列接头产品，提升设计复用率。
