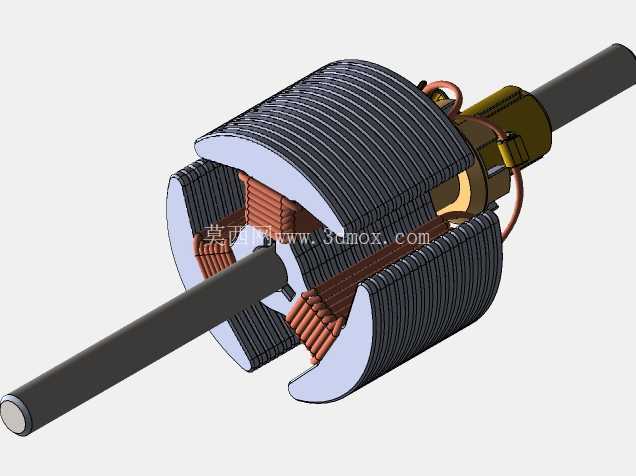

电机转子绕组接线结构三维设计

　　在中小型旋转电磁转换设备的结构设计环节，转子绕组的接线排布直接决定了设备的运行效率、绝缘可靠性与长期动平衡稳定性，这套结构的三维建模完全围绕实际生产装配与运行工况的约束展开，没有冗余的装饰性设计，每一处结构细节都对应实际加工与装配的工艺要求。从实际应用场景来看，这类转子结构广泛适配小功率异步电机、串励电机以及部分特种调压类电磁设备，常配套在小型机床进给驱动、家用电动工具、小型输送线驱动单元等场景中，这类应用场景对转子的径向跳动公差、绕组接线的固定强度都有明确要求，一旦接线松脱或者绕组排布不均，很容易在高速运转时出现扫膛、绕组烧损的故障。

　　从结构设计思路来看，建模时优先还原了铁芯的叠压结构，冲片叠压后的铁芯带有均匀分布的嵌线槽，槽型采用半闭口梨形槽设计，这种槽型既可以减少气隙磁阻，提升电磁转换效率，也能在嵌线时方便漆包线的嵌入，同时避免槽口过大导致的齿谐波损耗增加。绕组采用多层叠绕的方式嵌入槽内，每匝线圈的端部都做了圆弧过渡处理，避免直角弯折导致漆包线绝缘层破损，接线部位的引线沿着转轴端部的绝缘支架排布，引线与转轴金属部位之间预留了足够的绝缘间隙，同时用绝缘套管做了分层隔离，避免运转时引线晃动磨破绝缘层造成匝间短路。

　　转轴采用阶梯轴结构，不同轴段的直径差严格对应轴承内圈、铁芯内孔、换向器（或集电环）内孔的安装配合公差，铁芯与转轴的配合采用过盈配合加键连接的方式，确保高速运转时铁芯不会与转轴发生相对滑移，轴端的倒角设计方便装配时轴承与铁芯的压装，避免压装过程中出现毛刺刮伤配合面的问题。从安装边界来看，整个转子的最大外径严格匹配对应定子的内孔尺寸，单边气隙控制在0.2-0.5mm区间，既保证运转时转子不会与定子发生摩擦，也不会因为气隙过大导致空载电流升高、功率因数下降；转子的轴向总长度适配对应机座的端盖安装间距，转轴两端的轴承位轴颈长度匹配标准深沟球轴承的宽度尺寸，轴承位的表面粗糙度要求控制在Ra1.6以内，确保轴承装配后内圈不会出现偏斜。

　　绕组端部的伸出长度做了严格控制，既保证线圈端部的绝缘距离足够，也不会因为端部过长导致与端盖内侧的结构发生干涉，接线部位的引线长度预留了10-15mm的余量，方便后续与集电环或者换向器的接线端子连接，同时避免余量过长在高速旋转时受离心力作用甩动触碰周边结构。建模过程中对绕组的重量分布做了对称校验，每极对应的线圈重量差控制在5%以内，减少后续动平衡校正时的去重量，提升转子高速运转时的稳定性，铁芯两端的绕组端部都做了绑扎固定结构的预留位，方便实际生产时用无纬带对端部进行绑扎，强化绕组的抗离心力能力。在接线结构的设计上，不同相的线圈接头采用错位排布的方式，避免接头集中在同一位置导致局部绝缘厚度超标，同时接头部位的焊接位置都避开了铁芯的通风道位置，不会影响转子运转时的内部散热，接线完成后接头部位会套绝缘管并做浸漆处理，建模时也预留了浸漆后绝缘层的厚度空间，避免装配时出现尺寸超差的问题。
