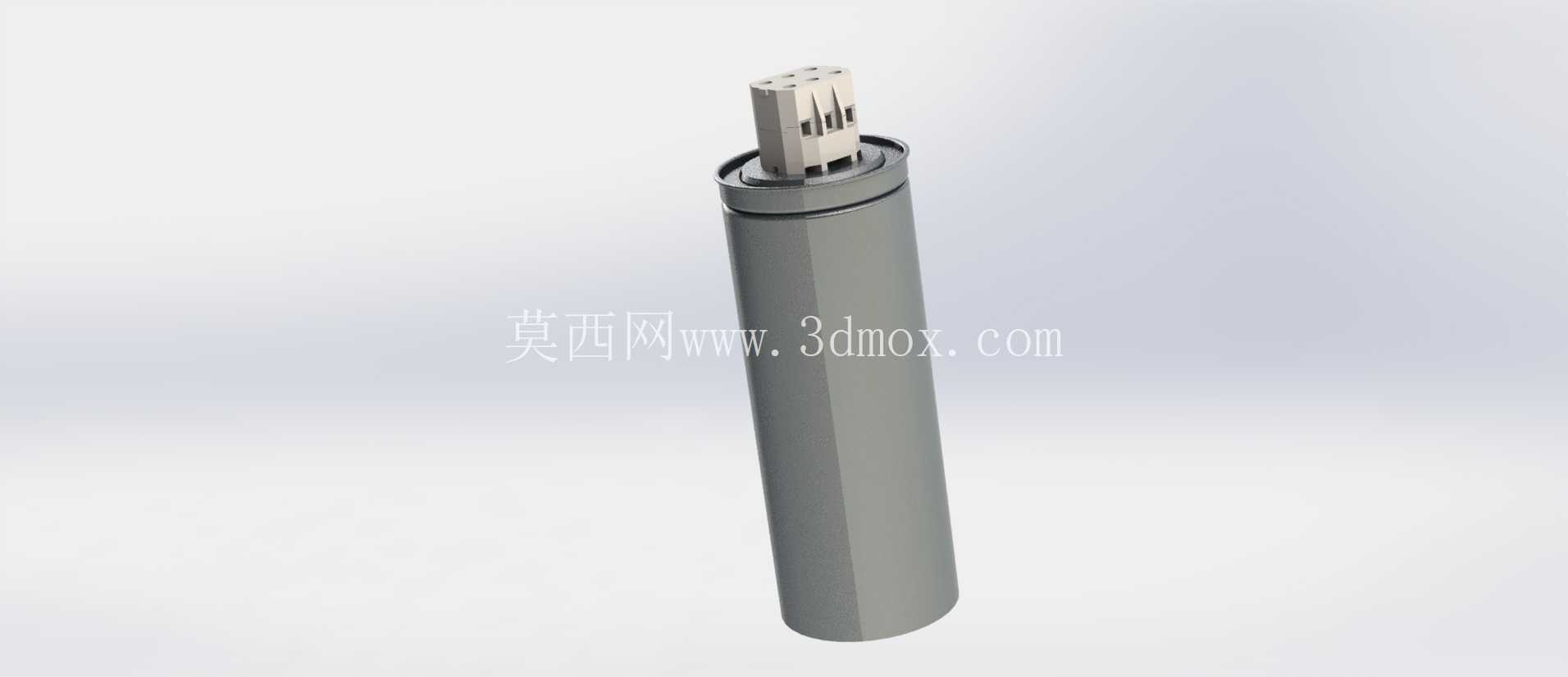

杜卡迪15KVAR圆柱形电力电容器结构

　　顶部的接线端子采用插拔式快接结构，端子排做了防呆设计，不同相序的接线位有对应的定位卡槽，现场安装时不需要额外做端子压接预处理，直接将对应线缆插入端子锁紧即可，能大幅缩短柜内布线的作业时间，同时避免接线错误导致的电容损坏。从结构设计逻辑来看，圆柱壳体的选型首先考虑的是内部电容芯子的卷绕成型特性，圆柱形卷绕芯子的电场分布更均匀，相比方形结构能减少局部电场集中带来的介质击穿风险，同时圆柱壳体的承压能力更强，当电容内部出现异常产气时，壳体能承受一定的内部压力，降低爆裂风险，配合顶部的压力分离式接线结构，当内部压力超过阈值时，接线端子会自动弹出断开回路，避免故障扩大。在低压配电系统的无功补偿场景里，这类柱式电力电容是配电房电容柜、终端就地补偿装置里的核心执行元件，主要作用是抵消感性负载产生的无功电流，降低线路损耗，提升配电变压器的带载能力，常见于工业厂房配电、商业综合体供电、大功率生产设备的就地补偿回路中。这款15KVAR等级的电容采用全密封圆柱壳体结构，壳体选用拉伸成型的金属材质，表面做哑光防腐处理，能适应配电设备内部长期温升、轻微凝露的运行环境，避免壳体锈蚀导致的绝缘介质泄漏问题。

　　安装边界上，这款电容采用底部螺柱固定的方式，底部预留的安装螺柱适配电容柜内标准安装梁的开孔尺寸，安装时不需要额外制作转接支架，直接从安装梁背面锁紧螺母即可完成固定；整体柱体的外径控制在常规电容柜的安装位间距范围内，相邻电容安装后能预留足够的散热间隙，保证运行时的空气流通，避免多台电容密集安装导致的温升叠加问题。接线端的高度也匹配柜内母排的常规布线高度，线缆弯折半径符合低压配电施工的规范要求，不需要额外弯折线缆就能完成接线，减少线缆应力对接线端子的拉扯。

　　从功能特性上，这款电容额定工作电流对应17A等级，适配400V低压配电系统的补偿需求，内部芯子采用金属化薄膜卷绕结构，具备自愈特性，当介质出现局部击穿时，击穿点周围的金属镀层会瞬间蒸发剥离，自动恢复绝缘性能，不需要整台更换就能继续运行，提升了元件的使用寿命。壳体与顶部接线座之间采用卷边密封工艺，密封胶圈选用耐温耐老化的橡胶材质，能长期耐受电容运行时的温升，避免外界潮气进入壳体内部影响绝缘性能。在实际选型应用中，这类柱式电容可以单台使用做小功率设备的就地补偿，也可以多台组合安装在电容柜内，搭配无功补偿控制器实现分级投切，根据系统的无功功率动态调整投入的电容容量，避免过补偿或者欠补偿的问题。

　　建模过程中需要重点关注几个结构公差的匹配：顶部接线座与壳体的配合公差要控制在合理范围，既要保证卷边密封后的结构强度，也要避免配合过紧导致壳体变形；接线端子的插拔力要符合低压电器的相关标准，既要保证接线后的接触可靠性，也要避免插拔力过大导致现场安装困难；底部安装螺柱的位置度公差要严格控制，保证与电容柜安装梁的开孔完全匹配，避免现场安装时出现螺柱对不上孔的问题。另外，建模时还要还原壳体表面的标识区域，实际产品上的参数标识、相序标识都有固定的印刷位置，在做三维装配模拟时，要保证标识区域朝向柜门外的观察方向，方便后期运维人员巡查时直接读取参数，不需要拆卸设备就能确认电容的规格信息。散热结构上，虽然这款电容没有额外加装散热翅片，但圆柱壳体的外表面就是主要散热面，建模时要保证壳体外表面的平整度，避免出现凸起或者凹陷影响散热面积，同时安装时要保证电容周围没有遮挡物，让空气能顺着柱体轴向自然流通，带走运行时产生的热量。在做配电设备的整体结构校核时，还要考虑电容的重量对安装梁的载荷影响，单台电容的重量控制在合理范围，安装梁采用标准冷轧钢板折弯成型就能满足承重要求，不需要额外加强筋结构，能简化电容柜的整体结构设计，降低柜体的制造成本。
