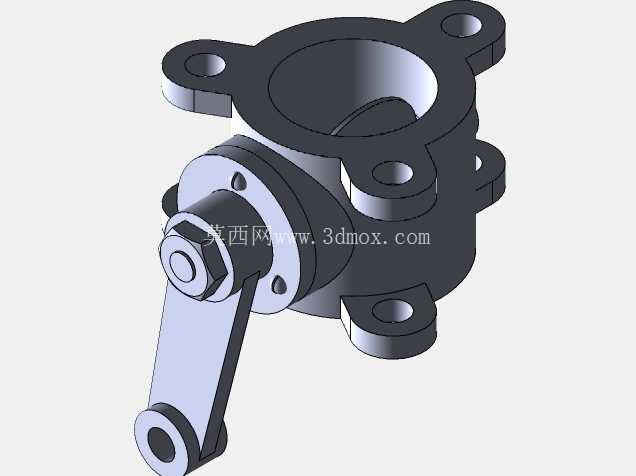

带手动操作摇臂的法兰式蝶阀结构

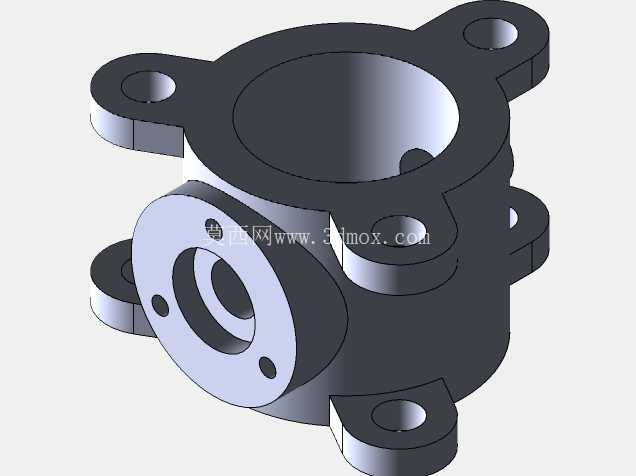

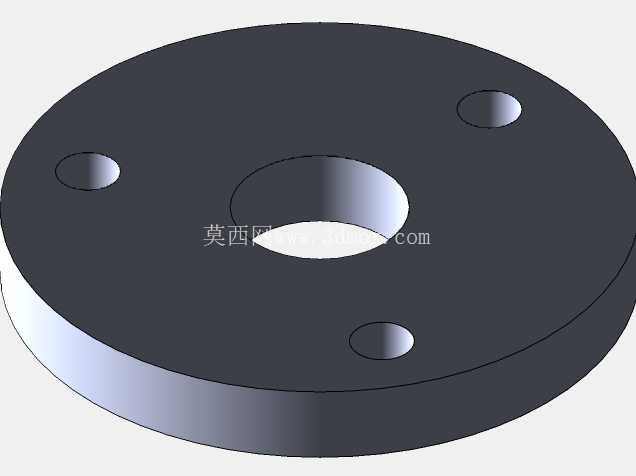

　　在市政给排水、暖通空调循环管路、化工低压流体输送、食品级物料输送等场景中，蝶阀是应用占比极高的截流与调节类管路元件，这款带手动操作摇臂的法兰式蝶阀，完全围绕现场安装、操作、维护的实际工程需求完成结构设计。从安装边界来看，阀体采用四方法兰耳式结构，四个安装孔沿阀体中心呈90度对称分布，孔位公差按照管路法兰通用配合标准设计，可直接匹配同通径的对夹式法兰安装场景，无需额外加工转接板，阀体轴向长度较同通径传统闸阀缩短60%以上，在管路排布空间紧张的设备夹层、管廊狭窄段安装时，能大幅节省管路排布空间，降低现场施工的改造成本。

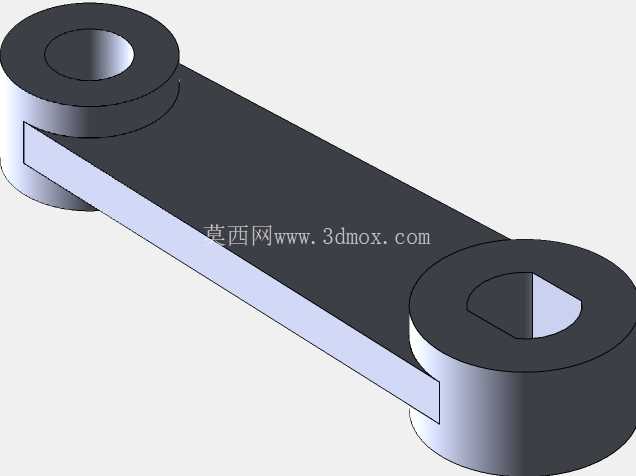

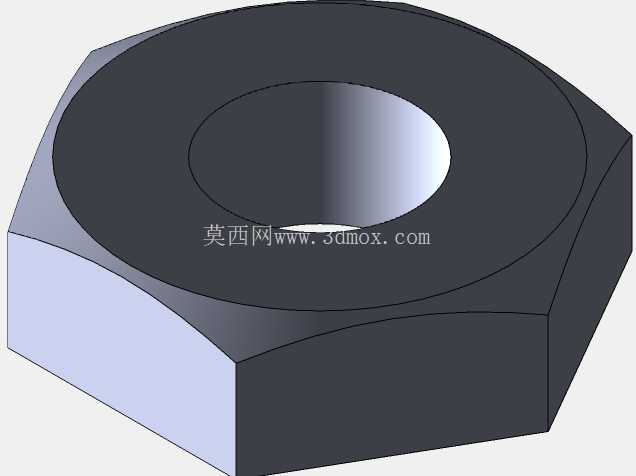

　　操作端采用外置摇臂式结构，摇臂与阀杆通过扁位加锁紧螺母的方式实现刚性连接，相比传统手柄式蝶阀，摇臂的力臂长度更长，现场操作人员无需借助加力杆，仅靠手部力量即可完成0到90度的全开全关操作，在阀前阀后压差较大的工况下，也能轻松实现启闭动作，摇臂末端预留的铰接孔，还可根据现场自动化改造需求，加装气动执行器、电动执行器的连接拐臂，无需对阀体本身进行二次加工，即可完成手动阀到自动控制阀的升级，适配后期产线自动化改造的需求。

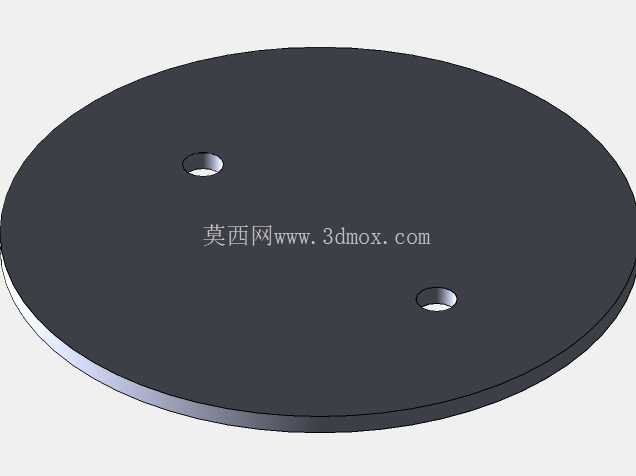

　　密封与转动结构的设计上，阀板采用偏心圆盘结构，转动轴偏离阀板密封面中心，在阀门开启瞬间阀板即可与密封座完全脱离，避免了传统中线蝶阀阀板与密封座长期摩擦导致的密封件磨损问题，能有效延长密封件的使用寿命，阀杆与阀体的配合部位设置了两道密封槽，可根据输送介质的不同，选配丁腈橡胶、氟橡胶、食品级硅胶等不同材质的密封圈，适配清水、弱腐蚀性流体、高温流体、食品级物料等不同介质的输送需求，避免介质沿阀杆转动间隙出现外漏问题。

　　从结构细节来看，阀体的流道采用全通径流线型设计，阀板在全开状态下与流道方向平行，流道内无明显的凸起阻流结构，介质通过时的流阻系数仅为0.2左右，远低于同通径截止阀的流阻，在大流量循环管路中使用时，能有效降低管路输送的压损，减少输送泵的功率损耗，实现长期运行的节能效果。阀体上的法兰安装耳做了加厚处理，在螺栓锁紧时不会出现耳板变形的问题，可承受1.6MPa的公称压力，满足多数中低压管路的压力等级要求。

　　建模过程中完全按照实际加工的公差配合要求完成各零件的装配约束，阀杆与阀体的转动配合采用间隙配合公差，阀板与密封座的配合尺寸按照密封压缩量的要求预留了合理的过盈量，摇臂与阀杆的连接扁位按照通用机械传动的公差标准设计，所有零件的倒角、退刀槽等工艺结构都做了完整还原，可直接用于生产前的结构验证、管路排布的干涉检查，也可作为阀门类产品设计的参考结构，用于同类型不同通径蝶阀的参数化改型设计，减少重复建模的工作量。在设备配套选型时，可直接将该模型导入管路装配体中，核对安装空间、操作摇臂的转动行程是否与周边设备存在干涉，提前发现现场安装可能出现的问题，避免后期安装时出现空间不足、操作受阻的情况。
