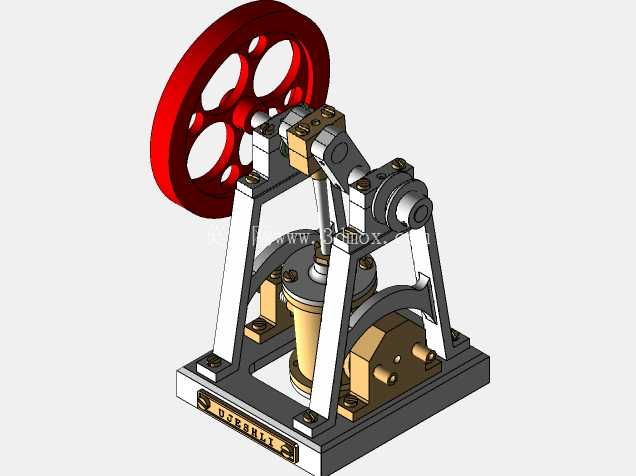

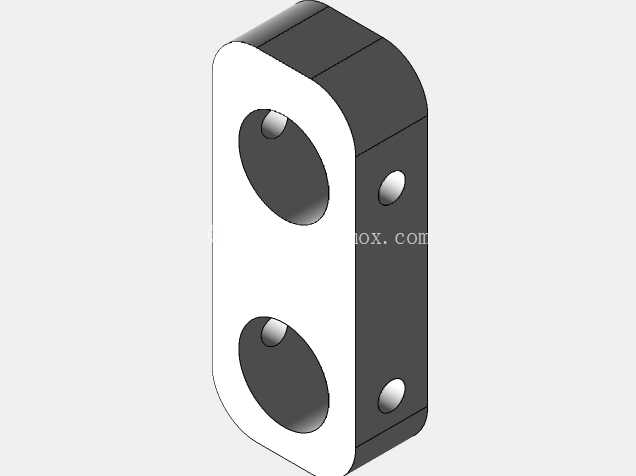

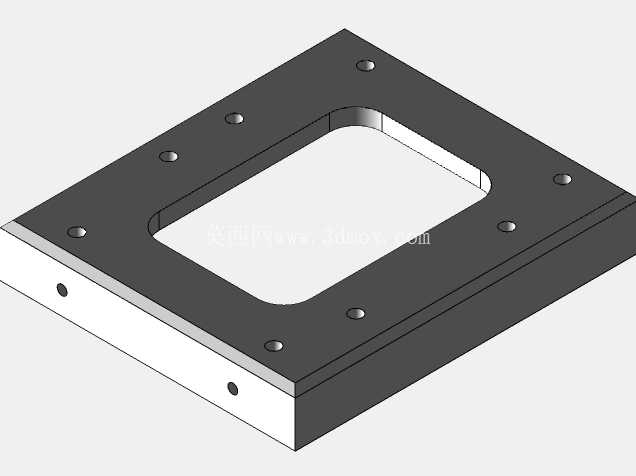

这套往复式动力装置的结构设计,核心围绕小功率热能到机械能的转换逻辑搭建,整体采用立式布局,将大直径带辐条的飞轮布置在机架侧上方,通过曲柄连杆机构与下方立式气缸内的活塞组件连接,整套结构的安装基准为底部方形铸铁机座,机座上预留了四个对称分布的沉头安装孔,可直接通过螺栓固定在混凝土基础或者钢制安装平台上,安装边界需预留飞轮旋转的径向空间,避免运转时飞轮与周边设备、防护结构发生干涉。从实际应用场景来看,这类小型立式往复动力装置早期多用于小型 workshop 的固定动力输出,可通过飞轮侧的皮带轮连接传动轴,驱动小型机床、水泵、谷物脱粒设备等需要稳定转速输入的作业机具,其结构紧凑、重心低的特点,也适合在空间有限的作业场所安装使用,不需要额外搭建复杂的混凝土基础,仅需保证安装平面的平面度误差在每米0.1mm以内,即可保证运转时的振动控制在合理范围内。

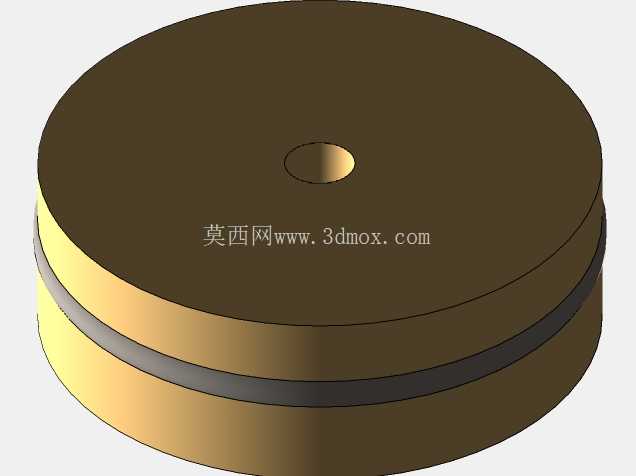

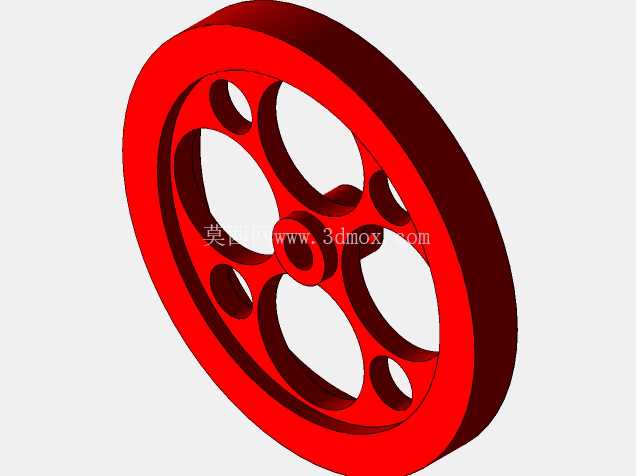

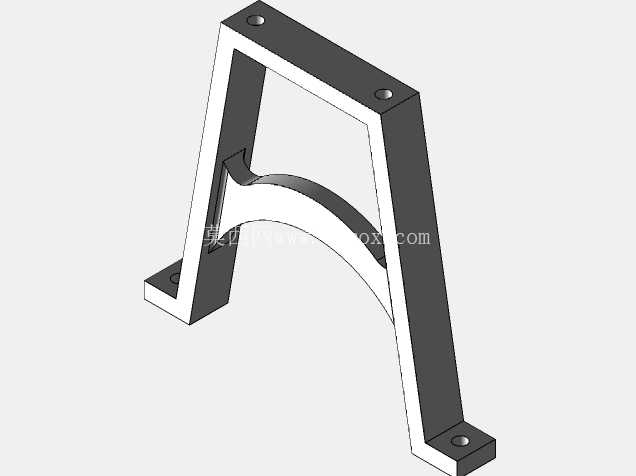

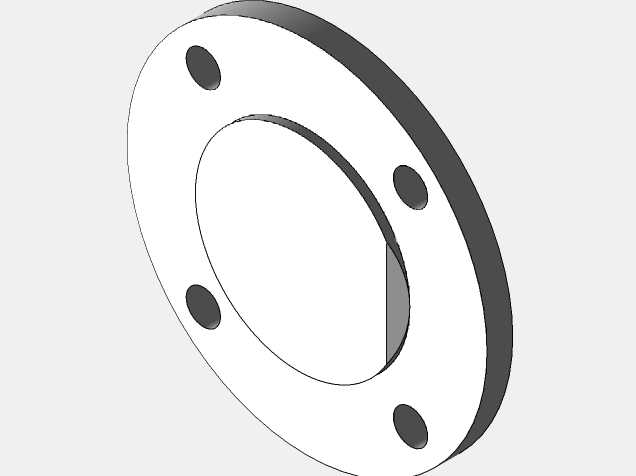

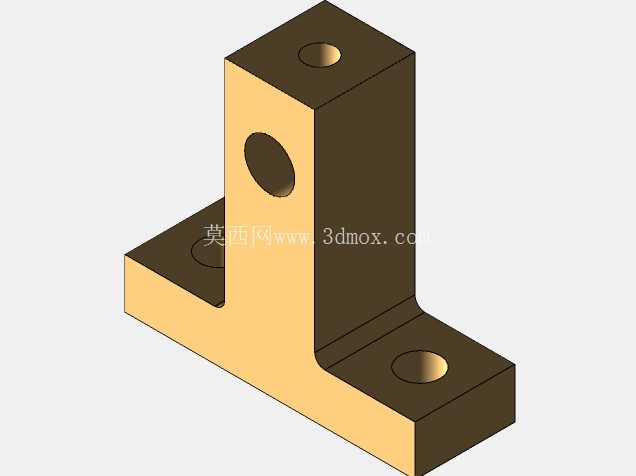

设计思路上,整套结构采用对称式A形机架作为支撑主体,两根倾斜布置的铸钢支架从机座两侧向上延伸,在曲轴安装位置形成稳定的三角支撑结构,既可以承受曲轴运转时的交变载荷,又能减少机架本身的材料用量,降低整体重量;气缸部分采用立式布置,活塞的往复运动方向垂直于机座安装平面,可减少活塞环与气缸壁的偏磨,延长密封组件的使用寿命;飞轮采用大直径轮缘加五根辐条的结构设计,轮缘部分做了加厚处理,依靠较大的转动惯量储存能量,保证曲轴运转时的转速均匀性,避免单缸动力装置在活塞上下止点位置出现转速波动过大的问题。

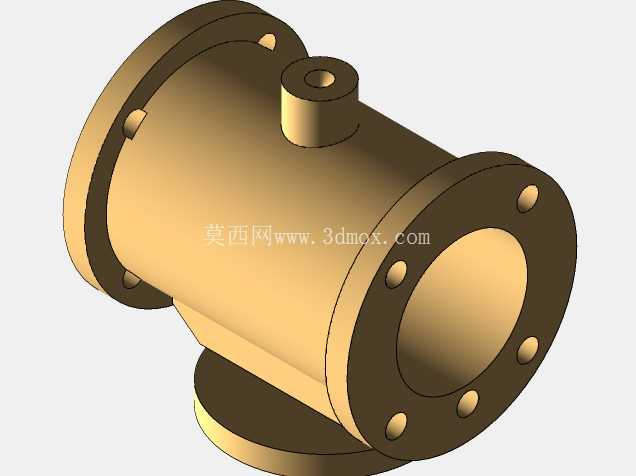

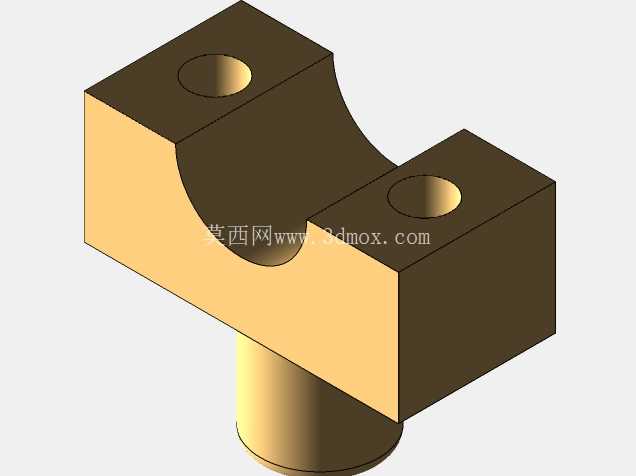

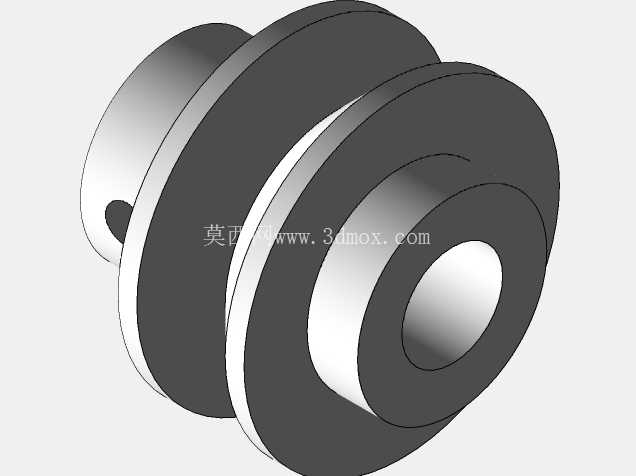

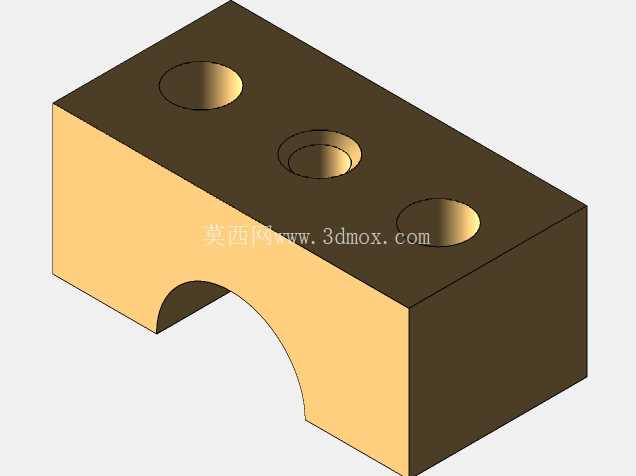

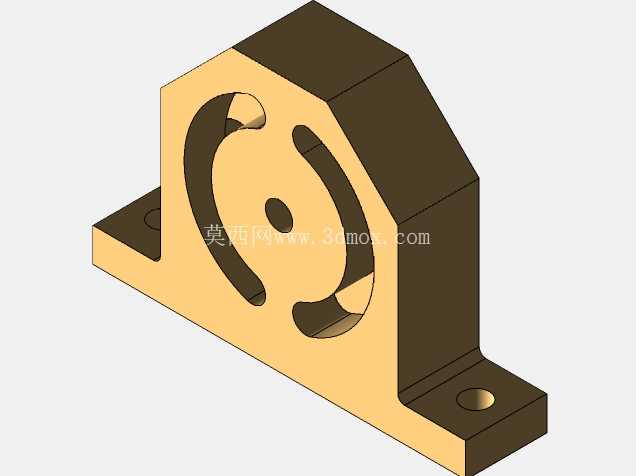

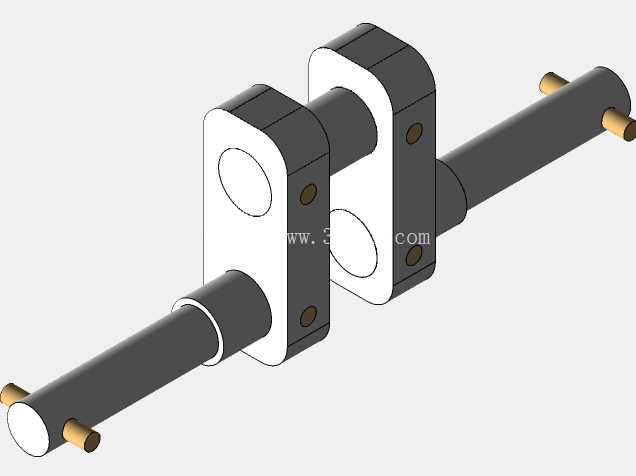

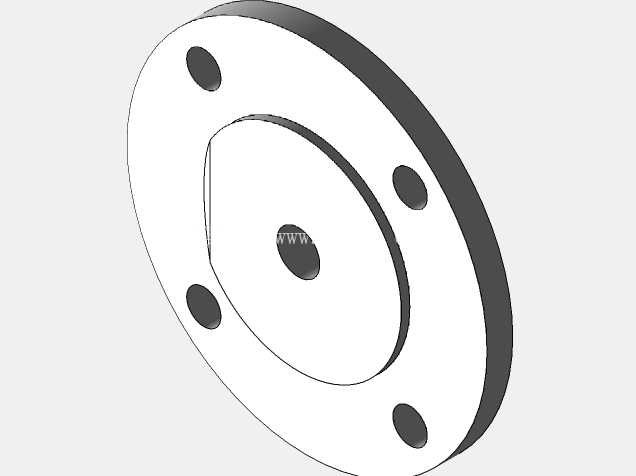

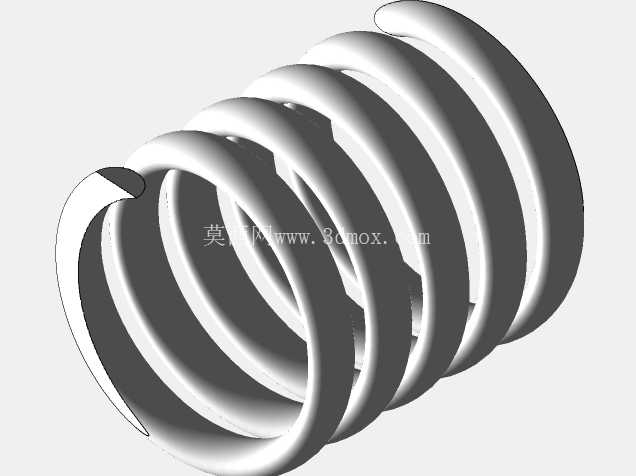

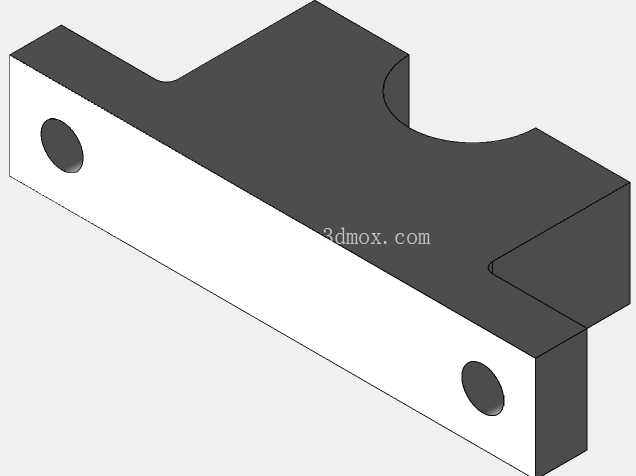

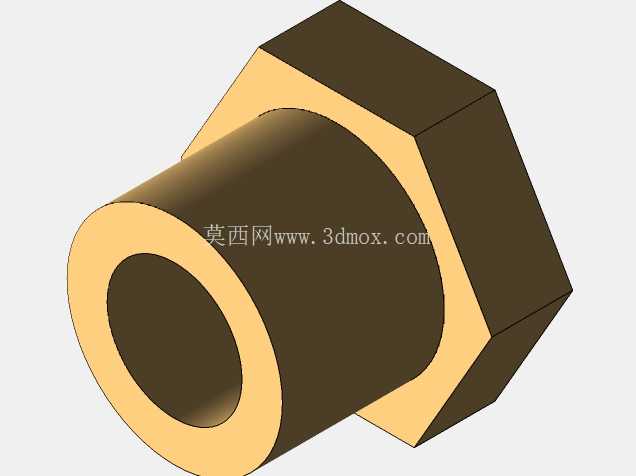

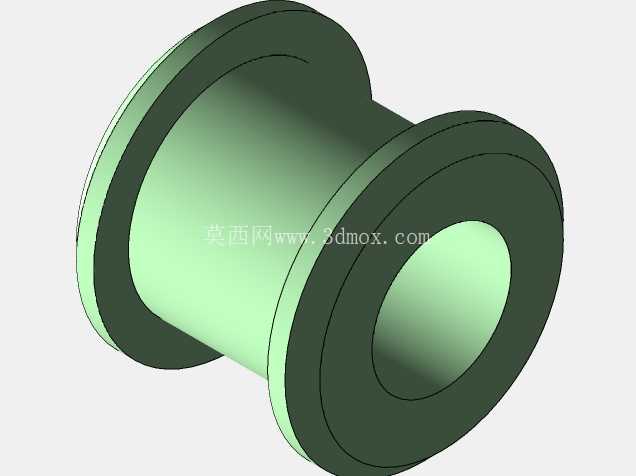

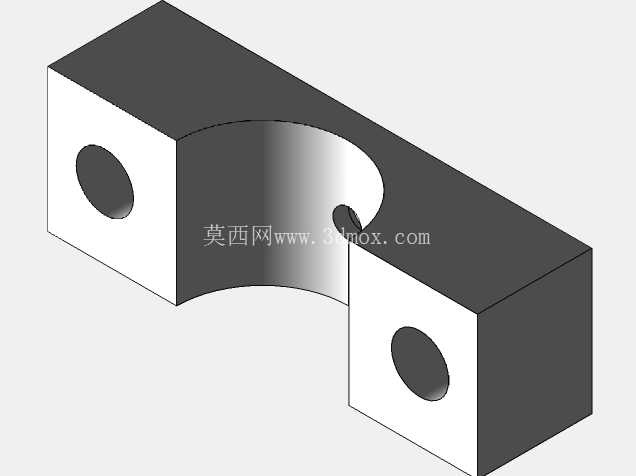

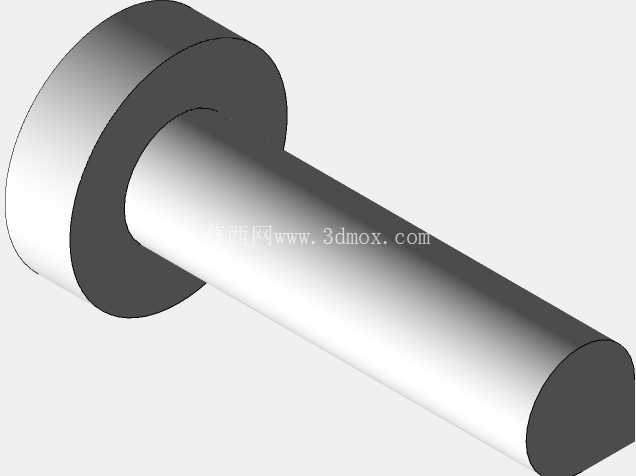

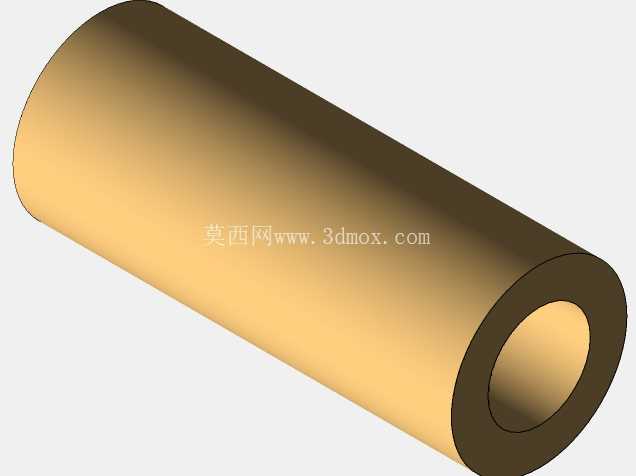

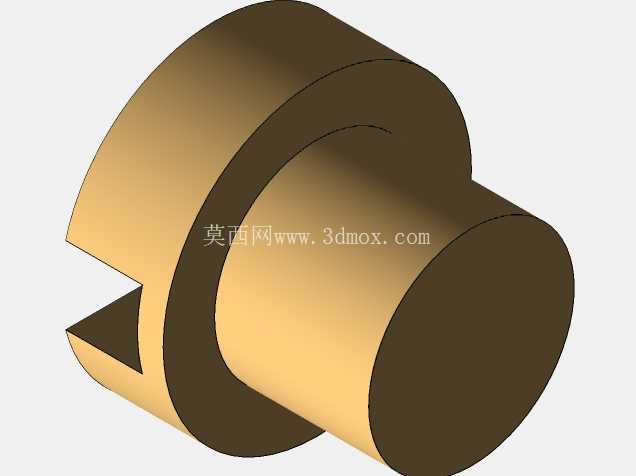

功能特性方面,这套结构的配气机构采用侧置摆臂式设计,通过曲轴端部的凸轮驱动摆臂,控制进排气阀的开闭时序,不需要额外复杂的正时传动结构,整体维护难度较低;曲轴的支撑位置采用分体式滑动轴承座,轴承座通过螺栓固定在A形机架的顶部安装面上,磨损后可直接拆开轴承座更换轴瓦,不需要拆解整套机架结构;气缸外部设置了黄铜材质的隔热护套,既可以减少气缸工作时的热量散失,提升热效率,又能避免操作人员误触高温缸体造成烫伤;机座前端还设置了铭牌安装位,可用于标注设备的额定功率、额定转速、出厂编号等参数信息。从安装边界的细节来看,飞轮的最大旋转直径决定了设备侧面的最小安全距离,安装时飞轮外侧距离周边固定结构的距离不能小于50mm,避免运转时杂物卷入飞轮辐条;曲轴的动力输出端位于飞轮对侧,输出轴的轴径尺寸与标准A型皮带轮的安装孔径匹配,可直接安装皮带轮进行动力输出,不需要额外加工转接轴套;气缸顶部的阀组组件预留了进排气管的安装螺纹接口,可根据现场安装条件选择侧向或者向上的管路布置方向,适配不同的安装空间需求。
整套结构的零件加工工艺性较好,大部分结构件采用铸铁或者普通碳素钢加工,没有复杂的异形曲面结构,普通的车、铣、钻设备即可完成全部零件的加工,适合小批量生产或者爱好者自制加工;装配时需要保证曲轴轴线与机座安装平面的平行度误差不超过0.05mm,活塞轴线与气缸内壁的同轴度误差不超过0.03mm,即可保证整套装置运转顺畅,不会出现卡滞、异常磨损的问题。在实际使用过程中,这类小型动力装置的转速通常控制在每分钟几百转的区间,运转时的振动较小,可通过在机座下方加装橡胶减震垫进一步降低振动传递,适合对振动控制有一定要求的作业场景;润滑方式采用简单的飞溅润滑,依靠曲轴运转时带动润滑油甩到各个摩擦面,不需要额外设置复杂的强制润滑系统,日常维护仅需定期检查机座内的润滑油液位,补充符合粘度要求的机械油即可。
